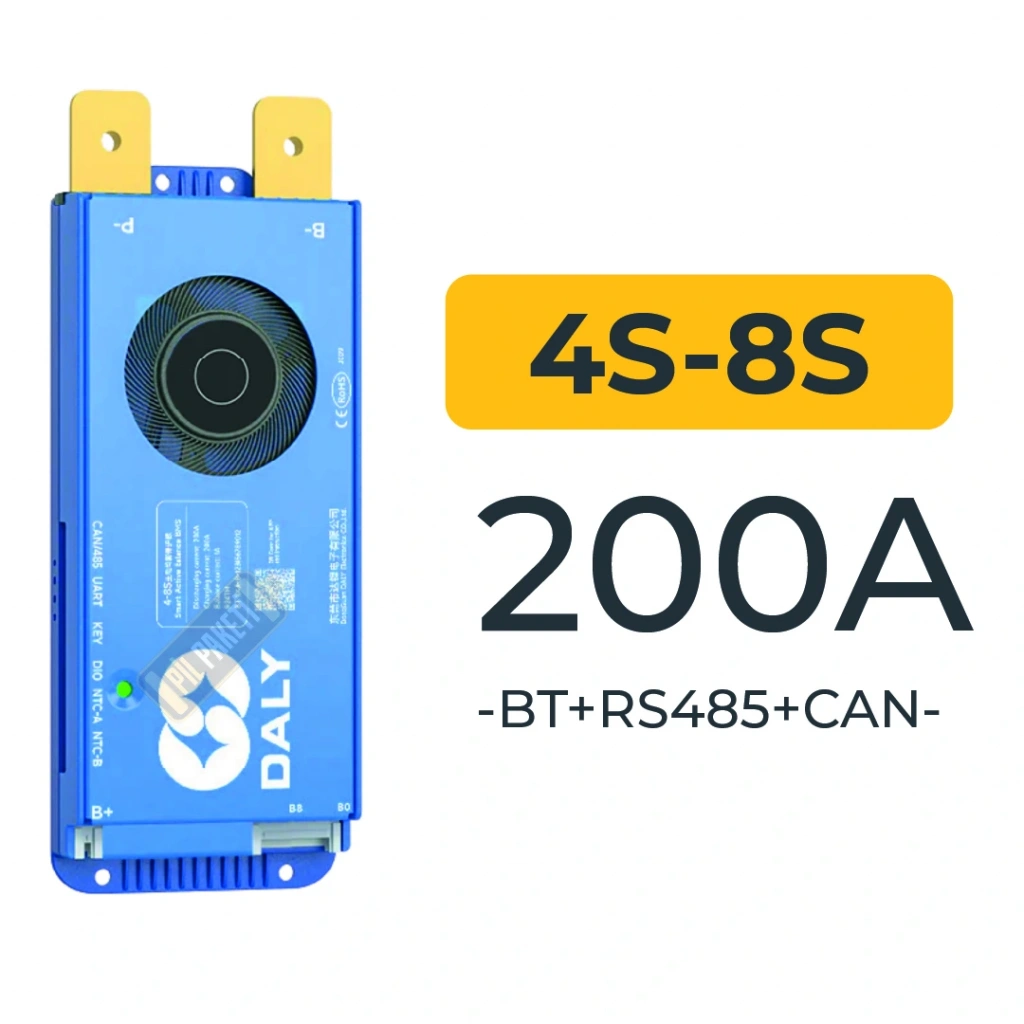

100 Balance Bms - 4s-8s - 200a - BT - CAN - RS485

Tümleşik BMS çözümlerini yeni bir boyuta taşıyan 100 % Balance BMS – 4 S / 8 S 200 A modeli; yüksek akım gerektiren lityum batarya paketlerinde tam koruma, aktif dengeleme ve çoklu haberleşme arabirimlerini tek kartta buluşturur. Bu birleşim, enerji depolama projelerinden elektrikli taşıtlara kadar geniş bir platformda güvenli enerji yönetimini garanti eder.

Esnek Dizi Desteği

Ürün, 4 S ila 8 S arasında konfigüre edilebilir hücre desteği sunar. Bu yapı, 12 V çözümden 24 V sistemlere kadar uzanan kurulum gereksinimlerini aynı donanımla karşılamanızı sağlar. Seri hücre sayısının DIP anahtar veya yazılımsal profil üzerinden seçilmesi, geliştirme sürecinde zamandan tasarruf ettirir. Böylece tek stok ile çok çeşitli paket tasarımları hayata geçirilebilir ve eski projeler modernize edilir.

200 A Sürekli Akım Kapasitesi

BMS üzerinde yer alan düşük R_DS(on) MOSFET grubu, 200 A sürekli deşarj ve anlık 450 A darbe akımına kadar dayanacak şekilde boyutlandırılmıştır. Yüksek akım kapasitesi, elektrikli ATV’ler, forklift modülleri veya yüksek güçlü invertör girişleri gibi talepkâr uygulamalarda kesintisiz güç aktarımını destekler. Kalın bakır bar katmanı, ısıl yayılımı artırır ve ısı birikimini minimuma indirir.

Yüzde Yüz Aktif Dengeleme

Kart; bağımsız step-down / step-up topolojisiyle çalışan çift yönlü aktif balans kanallarına sahiptir. Hücreler arasında voltaj farkı oluştuğunda sistem enerjiyi yüksek seviyeden düşük seviyeye taşıyarak paket içi kayıpları azaltır. 100 % aktarım verimliliğine yakın çalışan bu mimari, uzun çevrim ömrü ve daha yüksek kapasite kullanımı elde etmeye imkan tanır. Pasif dirençli dengeleme yerine aktarım tabanlı çözüm, boşa harcanan ısıyı en aza indirir.

BT / CAN / RS485 Haberleşme

Yerleşik Bluetooth modülü, mobil uygulama üzerinden gerçek zamanlı hücre gerilimleri, sıcaklık haritası ve akım eğrisinin izlenmesine imkân tanır. Endüstriyel entegrasyon için 1 Mbit /s hızında CAN-Bus portu bulunur; bu ara yüz üzerinden sıralı paket bağlantıları, inverter kontrol birimleri veya araç ECU’ları ile data senkronizasyonu yapılabilir. Ayrıca RS485 arabirimi, Modbus-RTU protokolüyle BMS parametrelerinin PC yazılımına aktarılmasını kolaylaştırır. Çoklu haberleşme katmanı, saha servislerinde hızlı tanı ve uzaktan yazılım güncellemesi sağlar.

Kapsamlı Güvenlik Koruması

BMS, aşırı şarj, aşırı deşarj, aşırı akım, kısa devre ve sıcaklık devre dışı bırakma işlevlerini dahili mikrodenetleyici vasıtasıyla kontrol eder. İkili NTC sensör desteği, paket çekirdeği ile MOSFET barasının sıcaklığını bağımsız izler; belirlenen eşiklerde akımı kademeli daraltır veya tamamen keser. Saf bakır baralar ve çok katmanlı PCB, gerilim dağılmasını dengeler ve elektronik strese karşı uzun kullanım ömrü sunar.

Kompakt Tasarım & Kolay Kurulum

Kart boyutu sadece 140 × 75 mm olup montaj delikleri standart M4 vida yapısına uygundur. Ters akım yönelimli terminal dizilimi, batarya kutusu içinde kablo karmaşasını azaltır. Harici balans kablo demeti, renk kodlu jacket ile kullanıcı hatası riskini düşürür. 18 AWG silikon kaplı balans hatları, yüksek sıcaklıklarda dahi esnekliğini korur.

Sık Sorulan Sorular

• 4 S ve 8 S ayarı nasıl yapılır?
  • DIP switch üzerinden hücre sayısı seçilir veya PC yazılımında profil değiştirilir.
• Bluetooth uygulaması hangi platformda?
  • iOS ve Android mağazalarında “BMS Monitor Pro” adıyla ücretsizdir.
• Aktif balans akımı kaç amper?
  • Kanal başına 1.2 A çift yönlü enerji transferi gerçekleştirebilir.
• CAN-Bus pin dizilimi nedir?
  • Standart DB9 çıkışta Pin 2 CAN_L, Pin 7 CAN_H, Pin 9 Vref olarak atanmıştır.
• RS485 konnektörü hangi protokolü kullanır?
  • Modbus-RTU üzerinden 9600/19200/115200 baud seçenekleri mevcuttur.
• Koruma gerilim eşik değerleri?
  • Aşırı şarj 3.65 V hücre, aşırı deşarj 2.5 V hücre seviyesinde fabrika ayarlı gelir.
• Sıcaklık koruma aralığı?
  • 55 °C’de akım kısıtlaması başlar, 65 °C’de çıkış tamamen kesilir.
• Kartın güç tüketimi nedir?
  • Uyku modunda 80 µA, izleme modunda ortalama 30 mA çekmektedir.
• BMS yazılım güncellemeleri?
  • CAN üstünden veya Bluetooth üzerinden OTA güncelleme desteklenir.
• Garanti ve teknik destek süresi?
  • Ürün 2 yıl üretici garantilidir; e-posta ve çevrimiçi bilet sistemiyle destek verilir.
