⚡ Hızlı Özet: 32700 pil hücreleri için 2P dizilimli, braketli kullanıma uygun, 0.15 mm kalınlığında nikel kaplı metal bağlantı şeridi. Batarya paketlerinde elektriksel bağlantı sağlar, 1 kg ambalajda.

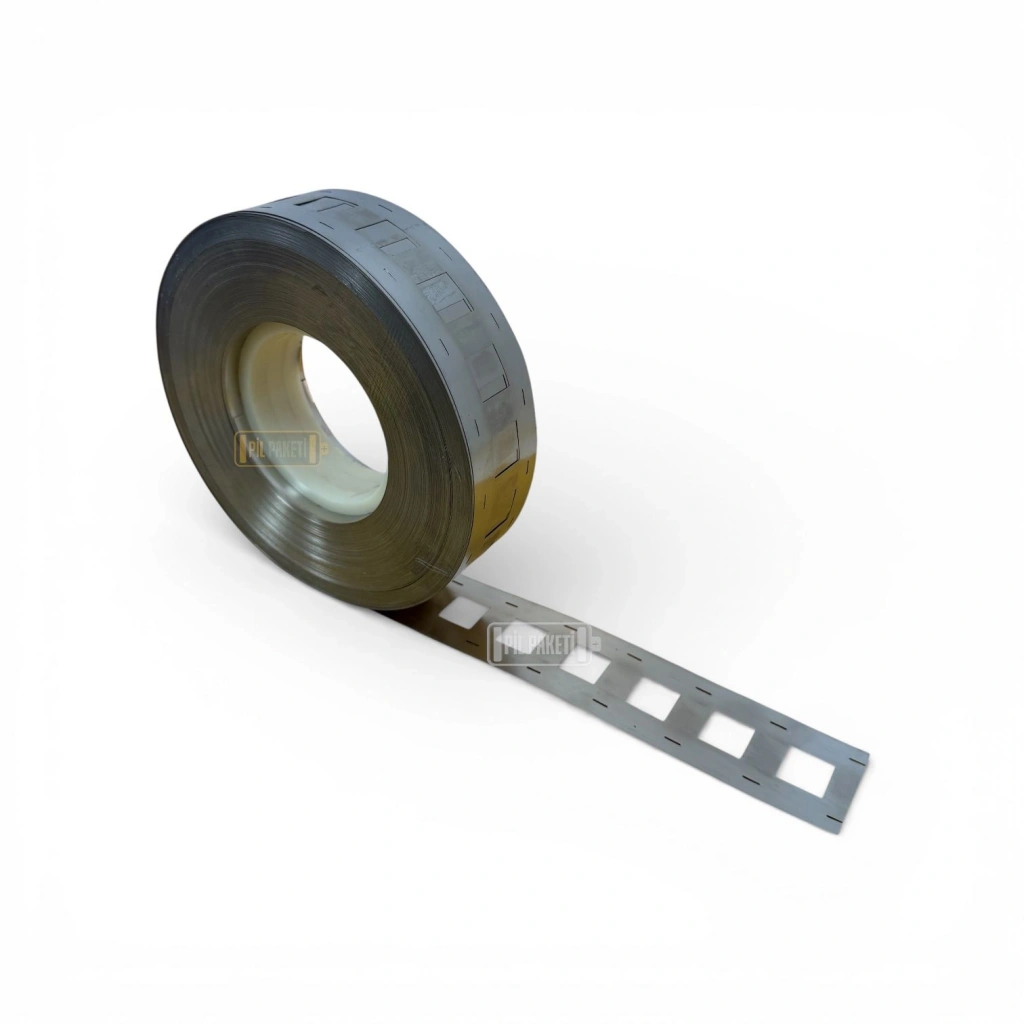

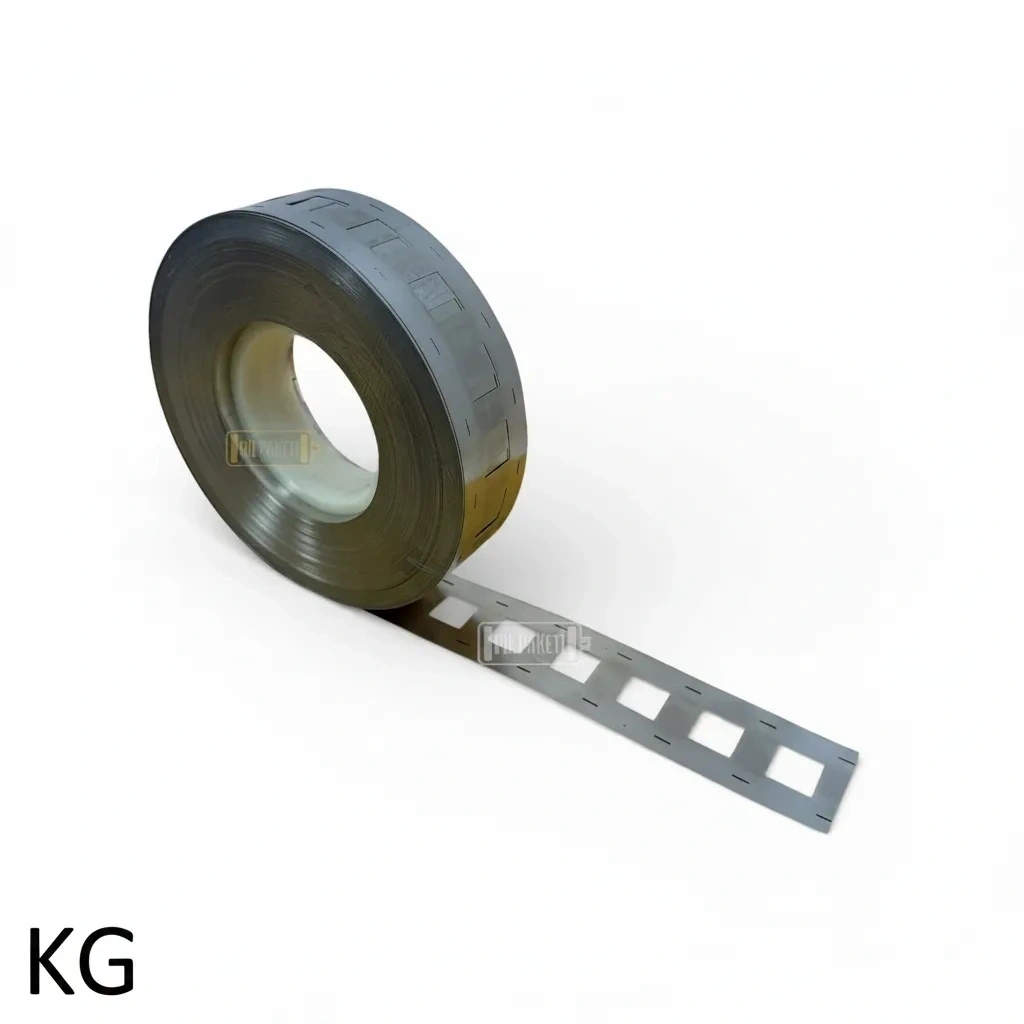

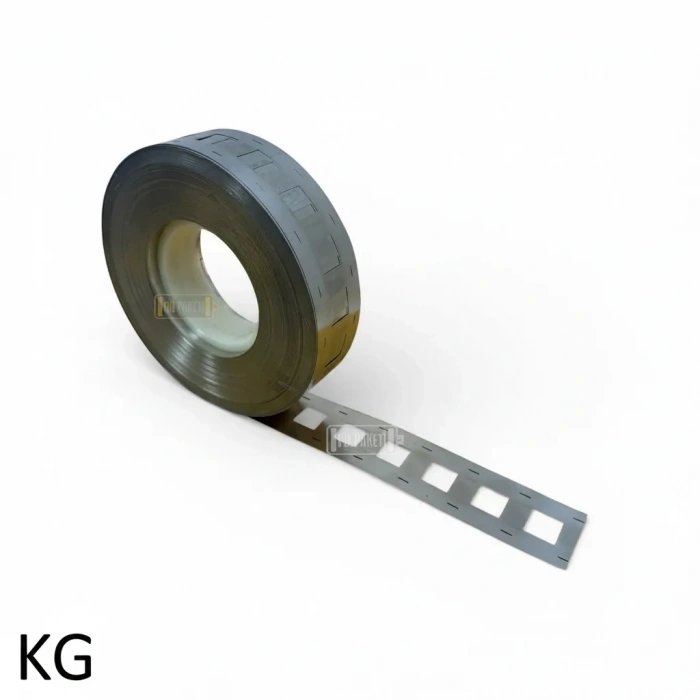

32700 2P Braketli Nikel Kaplı Metal Şerit – 0,15 mm – 1 kg
32700 ölçüsündeki silindirik pil hücrelerinin bağlantısında kullanılmak üzere hazırlanmış 2P dizilime ve braketli hücre yerleşimine uygun nikel kaplı metal pil bağlantı şerididir. Ürün 0,15 mm kalınlığa sahiptir ve 1 kg ambalaj halinde sunulmaktadır.
Batarya paketi üretiminde pil hücreleri arasında elektriksel bağlantı oluşturmak amacıyla kullanılır. Şerit, uygun özelliklere sahip bir punta kaynak cihazı yardımıyla pil hücrelerinin kutup yüzeylerine sabitlenir.
Önemli: Bu ürün saf nikel değildir. Nikel kaplı metal malzemeden üretilmiştir. Saf nikel şerit gerektiren uygulamalar için uygun değildir.
Ürün Özellikleri
| Ürün Türü | Pil Bağlantı Şeridi |
| Malzeme Yapısı | Nikel Kaplı Metal |
| Saf Nikel | Hayır |
| Uyumlu Pil Ölçüsü | 32700 |
| Dizilim | 2P |
| Braket Uyumu | Braketli |
| Kalınlık | 0,15 mm |
| Ambalaj Ağırlığı | 1 kg |
| Uygulama Yöntemi | Punta Kaynak |
32700 Pil Hücreleriyle Kullanım
Ürün, 32700 ölçü sınıfındaki silindirik pil hücreleriyle hazırlanan batarya paketlerinde kullanılmak üzere tasarlanmıştır. Pil hücrelerinin gerçek ölçüleri marka, model ve üretim toleranslarına göre küçük farklılıklar gösterebilir. Bu nedenle ürünün kullanılacak hücre, braket ve yerleşim düzeniyle uyumu uygulama öncesinde kontrol edilmelidir.
2P Dizilim Nedir?
2P ifadesi, iki pil hücresinin paralel grup halinde yer aldığı bağlantı düzenini belirtir. Bu ürün, iki adet 32700 pil hücresinin yan yana konumlandırıldığı bağlantı yapısına uygun şekilde hazırlanmıştır.
Batarya paketinin toplam seri ve paralel dizilimi yalnızca bağlantı şeridine göre belirlenmez. Hücre sayısı, çalışma voltajı, kapasite ihtiyacı, BMS yapısı ve bağlantı yönü birlikte değerlendirilmelidir.
Braketli Yerleşime Uygun Yapı
Şerit, 32700 pil hücrelerinin braket kullanılarak yerleştirildiği 2P bağlantı düzenine uygundur. Braket kullanımı, hücreler arasında belirli bir mesafe oluşmasına neden olduğu için bağlantı noktalarının ve şerit ölçülerinin kullanılan braket modeliyle uyumlu olması gerekir.
Braketli ifadesi, ürünün braketli hücre yerleşimine uygun olduğunu belirtir. Ürün paketine pil hücresi veya plastik pil braketi dahil değildir.
Farklı üreticilere ait braketlerde hücreler arasındaki merkez mesafesi değişebilir. Sipariş vermeden önce şeridin bağlantı aralıkları ile kullanılacak braketin ölçüleri karşılaştırılmalıdır.
0,15 mm Kalınlık
Nikel kaplı metal şerit 0,15 mm kalınlığa sahiptir. Punta kaynak cihazının güç seviyesi, darbe süresi ve elektrot baskısı; şeridin kalınlığına, pil hücresinin kutup yapısına ve kullanılan cihazın teknik özelliklerine göre ayarlanmalıdır.
Her punta kaynak cihazının güç çıkışı ve çalışma karakteristiği farklı olduğundan ürün için tüm cihazlarda geçerli tek bir kaynak ayarı verilemez. Seri uygulamaya geçmeden önce deneme kaynağı yapılması tavsiye edilir.
Kullanım Alanları
- 32700 pil hücrelerinden batarya paketi hazırlanması
- Braketli 2P pil gruplarının bağlantılarının oluşturulması
- Batarya yenileme ve hücre değişim işlemleri
- Enerji depolama sistemleri
- Taşınabilir güç sistemleri
- Yedek güç ve özel batarya projeleri
- Farklı seri ve paralel bağlantılara sahip batarya paketleri
Akım Kapasitesi Hakkında
Ürünün taşıyabileceği akım değeri yalnızca 0,15 mm kalınlık bilgisine bakılarak kesin şekilde belirlenemez. Akım taşıma kapasitesi; malzemenin yapısına, şeridin genişliğine, bağlantı uzunluğuna, kaynak noktalarının sayısına, kullanılan şerit katmanına ve batarya paketinin çalışma koşullarına göre değişebilir.
Batarya paketinin sürekli ve anlık akım ihtiyacı hesaplanmalı, bağlantı tasarımı bu değerlere göre yapılmalıdır. Yüksek akım gerektiren uygulamalarda ürünün uygunluğu teknik olarak ayrıca değerlendirilmelidir.
Uygulama Sırasında Dikkat Edilmesi Gerekenler
- Ürünün 32700 hücre ölçüsüne, 2P dizilime ve kullanılacak braketin hücre aralığına uygunluğu kontrol edilmelidir.
- Punta kaynak ayarı uygulama öncesinde test edilmelidir.
- Pil kutupları temiz, kuru ve yağdan arındırılmış olmalıdır.
- Şerit, pozitif ve negatif kutuplar arasında kısa devre oluşturacak şekilde bırakılmamalıdır.
- Pil hücrelerinin pozitif kutuplarında uygun izolasyon contaları kullanılmalıdır.
- Hücreler ve bağlantılar arasında gerekli yalıtım sağlanmalıdır.
- Hasarlı, şişmiş, darbe almış veya teknik durumu bilinmeyen pil hücreleri kullanılmamalıdır.
- Aynı batarya paketinde kullanılacak hücrelerin voltaj, kapasite ve iç direnç değerleri kontrol edilmelidir.
- Batarya paketine uygun BMS ve gerekli koruma ekipmanları kullanılmalıdır.
Güvenlik Uyarısı
Batarya paketi hazırlama ve punta kaynak işlemleri teknik bilgi ve uygun ekipman gerektirir. Yanlış bağlantı, yetersiz yalıtım veya hatalı kaynak işlemi; kısa devreye, aşırı ısınmaya, pil hücresinin zarar görmesine veya yangına neden olabilir.
Uygulama sırasında uygun koruyucu ekipman kullanılmalı ve çalışma alanında kısa devreye neden olabilecek iletken parçalar bulundurulmamalıdır. Ürün kuru, temiz ve çocukların erişemeyeceği bir ortamda saklanmalıdır.
Not: Sipariş vermeden önce ürünün nikel kaplı metal malzemeden üretildiğini, saf nikel olmadığını, 32700 pil hücrelerine, 2P dizilime ve kullanacağınız braketin ölçülerine uygunluğunu kontrol ediniz.
Satın Almadan Önce
Satın almadan önce, kullanılacak pil hücrelerinin ve batarya paketinin akım gereksinimleri ile şeridin kalınlık ve malzeme yapısının uyumlu olduğundan emin olun. Gerekirse teknik destek ekibimizle iletişime geçerek doğru ürün seçimi konusunda yardım alabilirsiniz.
İlgili ve Tamamlayıcı Ürünler
Sık Sorulan Sorular
S: Ürün adındaki '2P' ne anlama gelmektedir?
C: 2P ifadesi, batarya paketinde her bir seri bağlantı noktasına iki adet pil hücresinin paralel bağlanabileceği bir dizilimi ifade eder.
S: Braketli nikel şerit kullanmanın avantajları nelerdir?
C: Braketli tasarım, pil hücrelerinin daha düzenli ve güvenli bir şekilde yerleştirilmesini sağlar, montaj kolaylığı sunar ve batarya paketinin mekanik stabilitesini artırır.
S: Nikel kaplı metal şerit ile saf nikel şerit arasındaki temel fark nedir?
C: Nikel kaplı metal şeritler genellikle daha ekonomiktir ve belirli akım değerleri için yeterli iletkenlik sunar. Saf nikel şeritler ise daha yüksek akım taşıma kapasitesi ve korozyon direnci gerektiren uygulamalarda tercih edilir.
