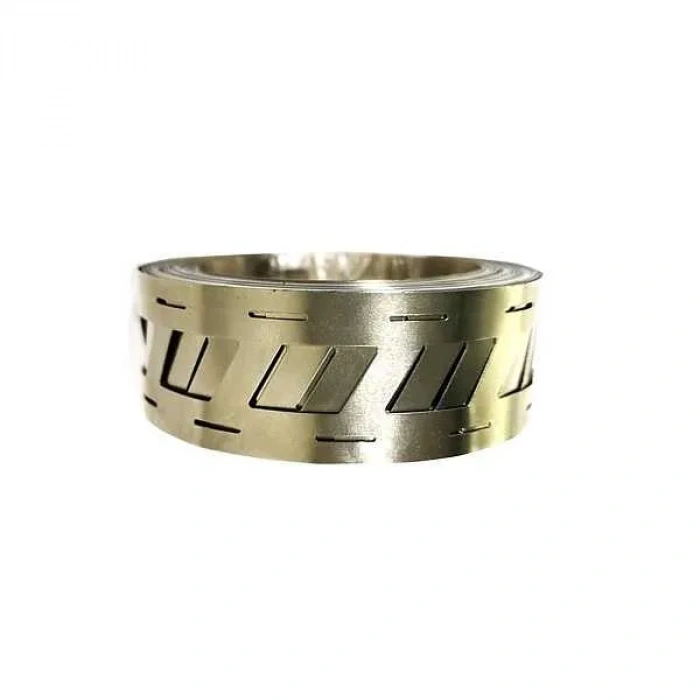

Nikel Şerit - 32700 - 2p - Braketsiz - Çapraz - 0.15 mm Kalınlık - 1 Kg

32700 2P Braketsiz Çapraz Nikel Kaplı Metal Şerit – 0,15 mm – 1 kg

32700 2P braketsiz çapraz nikel şerit, 32700 ölçüsündeki silindirik pil hücrelerinin bağlantısında kullanılmak üzere hazırlanmış, 0,15 mm kalınlığında nikel kaplı metal bağlantı şerididir. Ürün, iki hücreli paralel yerleşimlere ve çapraz bağlantı düzenine uygun formda sunulur.

Batarya paketi üretimi, hücre gruplama ve pil hücreleri arasında elektriksel bağlantı oluşturma işlemlerinde kullanılabilir. Uygulama, uygun özelliklere sahip bir punta kaynak cihazıyla yapılmalıdır.

Önemli: Bu ürün saf nikel değildir. Nikel kaplı metal malzemeden üretilmiştir. Saf nikel şerit gerektiren uygulamalar için uygun değildir.

Ürün Özellikleri

32700 Pil Hücreleri İçin Bağlantı Şeridi

Ürün, 32700 ölçü sınıfındaki silindirik pil hücreleriyle hazırlanan batarya paketlerinde kullanılmak üzere tasarlanmıştır. 32700 ifadesi, yaklaşık 32 mm çapında ve 70 mm uzunluğundaki silindirik pil hücresi sınıfını belirtir.

Pil hücrelerinin gerçek ölçüleri marka, model ve üretim toleranslarına göre küçük farklılıklar gösterebilir. Bu nedenle şeridin bağlantı noktaları ile kullanılacak hücrelerin yerleşimi sipariş öncesinde karşılaştırılmalıdır.

2P Ne Anlama Gelir?

2P, iki pil hücresinin paralel bir grup oluşturduğu bağlantı düzenini ifade eder. Paralel bağlantıda hücrelerin pozitif kutupları kendi aralarında, negatif kutupları da kendi aralarında birleştirilir.

Bu ürün, iki adet 32700 pil hücresinin yan yana bulunduğu 2P yerleşimlerde bağlantı oluşturmak amacıyla kullanılabilir.

Batarya paketinin toplam seri ve paralel yapısı yalnızca kullanılan bağlantı şeridine göre belirlenmez. Hücre sayısı, sistem voltajı, kapasite ihtiyacı, BMS yapısı ve bağlantı yönü birlikte değerlendirilmelidir.

Çapraz Nikel Şerit Ne Demektir?

Çapraz nikel şerit, bağlantı bölgeleri düz bir hat yerine çapraz geçiş oluşturacak şekilde hazırlanmış pil bağlantı şerididir. Bu yapı, hücrelerin batarya paketi içerisindeki konumuna ve bağlantı yönüne göre farklı kutup noktaları arasında bağlantı kurulmasına imkân verir.

Çapraz bağlantı biçimi, özellikle hücre sıralarının yön değiştirdiği veya bağlantı hattının düz devam etmediği paket tasarımlarında kullanılabilir.

Ürünün çapraz yapısının hazırlanacak batarya paketine uygunluğu, hücrelerin kutup yönleri ve yerleşim şeması üzerinden kontrol edilmelidir. Yanlış yönde yapılan bağlantı kısa devreye veya hatalı seri-paralel bağlantıya neden olabilir.

Braketsiz Ne Demektir?

Braketsiz ifadesi, şeridin pil hücreleri arasında plastik pil tutucu veya hücre braketi kullanılmadan hazırlanan yerleşime uygun olduğunu belirtir.

Braketsiz batarya paketlerinde hücreler arasındaki mesafe, braketli yerleşimlere göre farklı olabilir. Bu nedenle braketsiz kullanım için üretilen bağlantı şeritleri, hücre merkezleri arasındaki mesafeye göre hazırlanır.

Ürün paketine pil braketi, hücre tutucu veya plastik ayırıcı dahil değildir. Hücrelerin sabitlenmesi, birbirine temas etmesinin önlenmesi ve gerekli yalıtımın sağlanması uygulamayı yapan kişiye aittir.

0,15 mm Kalınlık

Nikel kaplı metal şerit 0,15 mm kalınlığa sahiptir. Punta kaynak cihazının güç seviyesi, darbe süresi ve elektrot baskısı; şeridin kalınlığına, pil kutup yüzeyine ve kullanılan punta kaynak cihazının teknik özelliklerine göre ayarlanmalıdır.

Her punta kaynak cihazının çıkış gücü ve çalışma karakteristiği farklıdır. Bu nedenle tüm cihazlarda geçerli tek bir kaynak ayarı verilemez. Seri uygulamaya geçmeden önce test parçası veya kullanılmayacak bir hücre üzerinde deneme kaynağı yapılması tavsiye edilir.

Kullanım Alanları

32700 2P braketsiz çapraz nikel kaplı metal şerit, teknik ve fiziksel uyumluluk sağlanması şartıyla aşağıdaki uygulamalarda kullanılabilir:

• 32700 pil hücrelerinden batarya paketi hazırlanması
• 2P paralel hücre gruplarının oluşturulması
• Çapraz bağlantı gerektiren batarya dizilimleri
• Braketsiz pil paketi uygulamaları
• LiFePO4 veya diğer uyumlu 32700 hücrelerle hazırlanan projeler
• Enerji depolama bataryaları
• Güneş enerjisi depolama sistemleri
• Karavan ve tekne batarya projeleri
• Yedek güç ve UPS batarya uygulamaları
• Batarya yenileme ve hücre değişim işlemleri
• Özel seri ve paralel bağlantıya sahip batarya paketleri

Yukarıdaki kullanım alanları genel örneklerdir. Ürünün listelenen her sistemle doğrudan uyumlu olduğu anlamına gelmez. Pil kimyası, hücre ölçüsü, bağlantı düzeni, akım ihtiyacı ve güvenlik bileşenleri ayrıca değerlendirilmelidir.

Akım Kapasitesi Hakkında

Ürünün taşıyabileceği akım değeri yalnızca 0,15 mm kalınlık bilgisine bakılarak kesin şekilde belirlenemez.

Akım taşıma kapasitesi aşağıdaki faktörlere göre değişebilir:

• Şeridin metal yapısı
• Şeridin genişliği
• Bağlantı uzunluğu
• Kaynak noktalarının sayısı ve kalitesi
• Kullanılan şerit katmanı
• Batarya paketinin sürekli ve anlık akım ihtiyacı
• Ortam sıcaklığı ve soğutma koşulları

Yüksek akım gerektiren batarya paketlerinde bağlantı tasarımı teknik olarak hesaplanmalı ve şeridin uygulamaya uygunluğu ayrıca değerlendirilmelidir.

Punta Kaynak Uygulaması

Nikel kaplı metal şerit, pil hücrelerine punta kaynak yöntemiyle sabitlenmelidir. Punta kaynak işlemi, kısa süreli elektrik darbesi kullanılarak şeridin pil kutup yüzeyine bağlanmasını sağlar.

Kaynak ayarı yetersiz olduğunda bağlantı zayıf kalabilir. Aşırı kaynak gücü ise pil kutbunun veya hücrenin zarar görmesine neden olabilir.

Kaynak sonrasında bağlantı noktaları görsel olarak kontrol edilmeli, şeridin hücre kutbuna yeterli şekilde tutunduğundan emin olunmalıdır.

Uygulama Öncesinde Kontrol Edilmesi Gerekenler

• Hücre ölçüsünün 32700 olması
• Yerleşimin 2P bağlantıya uygun olması
• Batarya tasarımının çapraz bağlantı gerektirmesi
• Hücrelerin braketsiz şekilde yerleştirilmesi
• Şerit bağlantı aralıklarının hücre merkezleriyle uyumlu olması
• Pozitif ve negatif kutup yönlerinin doğru belirlenmesi
• Kullanılacak punta kaynak cihazının 0,15 mm şeride uygun olması
• Batarya paketinin akım ihtiyacının bağlantı yapısına uygun olması

Batarya Paketi Hazırlarken Dikkat Edilmesi Gerekenler

• Aynı pakette kullanılacak hücrelerin voltajları kontrol edilmelidir.
• Hücrelerin kapasite ve iç direnç değerlerinin birbirine yakın olması gerekir.
• Eski ve yeni hücreler bilinçsiz şekilde aynı pakette kullanılmamalıdır.
• Pil kutupları temiz, kuru ve yağdan arındırılmış olmalıdır.
• Pozitif kutuplarda uygun izolasyon contaları kullanılmalıdır.
• Hücre gövdeleri arasında gerekli elektriksel yalıtım sağlanmalıdır.
• Şerit, pozitif ve negatif kutuplar arasında kısa devre oluşturacak şekilde bırakılmamalıdır.
• Batarya paketine uygun BMS ve sigorta kullanılmalıdır.
• Bağlantılar tamamlandıktan sonra seri grup voltajları multimetreyle kontrol edilmelidir.

Güvenlik Uyarıları

Batarya paketi üretimi ve punta kaynak işlemi teknik bilgi, uygun ekipman ve dikkatli çalışma gerektirir. Yanlış bağlantı, çapraz kutup bağlantısı, yetersiz yalıtım veya hatalı kaynak; kısa devreye, aşırı ısınmaya, hücre hasarına veya yangına neden olabilir.

• Çalışma sırasında metal takı ve iletken cisimler uzak tutulmalıdır.
• Uygun koruyucu gözlük ve çalışma ekipmanı kullanılmalıdır.
• Hasarlı, şişmiş, delinmiş veya teknik durumu bilinmeyen hücreler kullanılmamalıdır.
• Bağlantı şeması doğrulanmadan punta kaynak yapılmamalıdır.
• Ürün kuru, temiz ve nemden uzak bir ortamda saklanmalıdır.
• Çocukların erişemeyeceği bir yerde muhafaza edilmelidir.

Paket İçeriği

Paket içeriğinde 1 kg 32700 2P braketsiz çapraz nikel kaplı metal şerit bulunur.

Pil hücreleri, pil braketi, BMS, izolasyon contası, bağlantı kablosu, punta kaynak cihazı ve diğer uygulama ekipmanları ürüne dahil değildir.

Önemli Bilgilendirme

Bu ürün 32700 pil hücreleri için hazırlanmış, 2P dizilime uygun, braketsiz ve çapraz bağlantı yapısına sahip, 0,15 mm kalınlığında nikel kaplı metal pil bağlantı şerididir.

Ürün saf nikel değildir. Saf nikel şerit gerektiren uygulamalarda kullanılmamalıdır.

Ürünün akım taşıma kapasitesi yalnızca kalınlık bilgisine göre belirlenemez. Batarya paketinin hücre yapısı, akım ihtiyacı, kaynak noktaları ve bağlantı tasarımı birlikte değerlendirilmelidir.

Not: Sipariş vermeden önce 32700 hücre ölçüsünün, 2P dizilimin, braketsiz yerleşimin, çapraz bağlantı yönünün ve 0,15 mm kalınlığın hazırlayacağınız batarya paketine uygun olduğunu kontrol ediniz.
