Lityum iyon batarya paketlerinin verimli ve güvenli bir şekilde çalışabilmesi için hücre düzeyinde hassas bir denetim mekanizmasına ihtiyaç duyulur. Pilpaketi.com tarafından sunulan XR 4S 12A Lityum İyon Kare BMS, 14.4V - 16.8V gerilim aralığında çalışan 4 serilik batarya paketlerini yönetmek üzere özel olarak geliştirilmiştir. Kare form faktörü sayesinde, özellikle alan tasarrufunun kritik olduğu özel tasarım batarya kutularına ve dar montaj alanlarına kusursuz bir uyum sağlar. 12 Amperlik sürekli deşarj kapasitesi, orta ölçekli robotik projelerden taşınabilir ölçüm cihazlarına kadar geniş bir yelpazede ihtiyaç duyulan enerji akışını hassasiyetle yönetir. Bu modül, pillerinizin ömrünü uzatırken kullanıcı için en üst düzeyde operasyonel emniyet standartlarını devreye sokar.
Bu BMS modelinin en dikkat çekici özelliği, sunduğu yüksek anlık akım toleransıdır. 12 Amperlik sürekli deşarj kapasitesi, günlük operasyonlarda kararlı bir güç çıkışı sağlarken, 35 Amperlik pik akım (anlık tepe akımı) desteği motor kalkışları veya ani yük binişlerinde sistemin korumaya geçmeden çalışmaya devam etmesine olanak tanır. Kart üzerindeki yüksek kaliteli MOSFET bileşenleri, akım geçişi sırasında oluşan iç direnci minimize ederek ısı yönetimini optimize edecek şekilde seçilmiştir. Düşük dirençli yollar sayesinde enerji kaybı en aza indirilirken, batarya hücrelerinden çekilen enerjinin büyük bir kısmının kayıpsız bir şekilde yüke aktarılması sağlanır. Bu yüksek verimlilik, sistemin elektriksel stres altına girmesini engelleyerek toplam kullanım süresini artırır.
Lityum iyon hücrelerin kimyasal yapısı, belirli voltaj sınırlarının dışına çıkıldığında kalıcı hasar görme riskine sahiptir. XR 4S 12A BMS, her bir hücreyi milisaniyelik hassasiyetle takip ederek aşırı şarj ve aşırı deşarj durumlarını anında algılar. Hücre voltajı 4.25V üzerine çıktığında şarjı keserek pillerin şişmesini önler; aynı şekilde voltaj 2.50V - 2.80V seviyesinin altına düştüğünde çıkışı kapatarak derin deşarj kaynaklı kapasite kaybını engeller. Bu akıllı denetim, batarya paketinin toplam kullanılabilir kapasitesini her zaman güvenli aralıkta tutar. Hücre sağlığının bu şekilde korunması, bataryanın çevrim ömrünü (cycle life) maksimize ederek kullanıcıya uzun vadeli bir kullanım avantajı sunar.

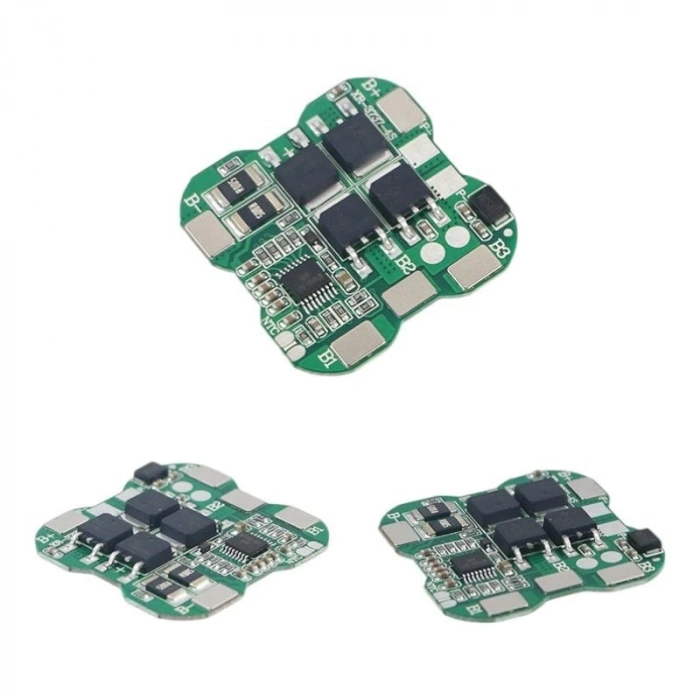

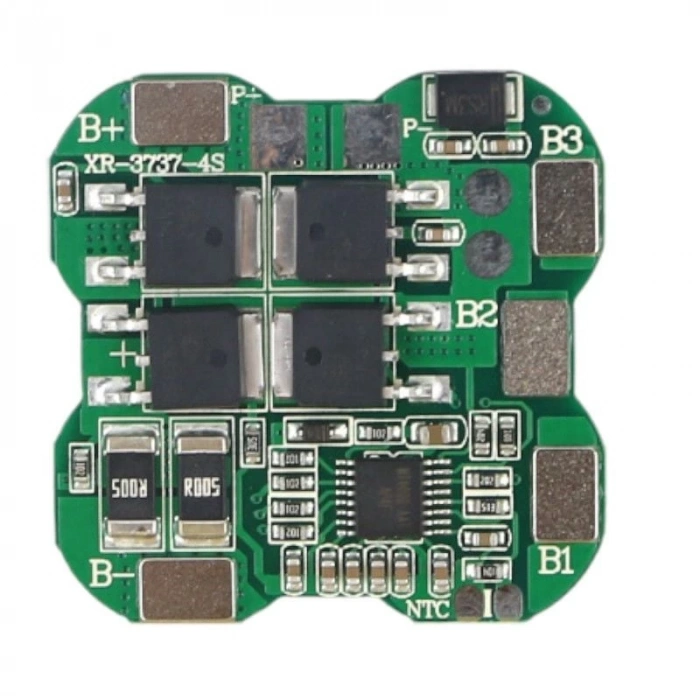

Batarya paketlerinin tasarımı sırasında fiziksel boyutlar çoğu zaman en büyük kısıtlayıcı faktördür. Bu modülün sahip olduğu kare form tasarımı, standart uzun dikdörtgen kartların sığmadığı kompakt kutularda yerleşim planını büyük ölçüde kolaylaştırır. Profesyonel montajcılar için zaman kazandıran bu yapı, kablolama düzeninin daha toplu ve güvenli olmasını sağlar. Kart üzerindeki net işaretlemeler ve geniş lehimleme noktaları, montaj sırasında hata payını düşürerek kurulum kolaylığı sunar. PCB üzerindeki özel koruyucu kaplama ise nem ve toza karşı direnç göstererek zorlu saha koşullarında veya taşınabilir cihazlarda uzun yıllar sorunsuz hizmet verebilecek bir dayanıklı yapı sergiler.
XR serisi profesyonel BMS, elektriksel anomalilere karşı çok katmanlı bir savunma mekanizması sunar. Kartın işlemcisine entegre edilmiş olan kısa devre koruması, çıkış terminallerinde herhangi bir hata algılandığında akımı mikrosaniyeler içinde keserek pillerin ve çevresel devrelerin zarar görmesini önler. Aynı şekilde, çekilen akım güvenli sınırları aştığında aşırı akım koruması devreye girerek sistemi güvenli moda alır. Bu hızlı yanıt kabiliyeti, lityum tabanlı sistemlerin güvenliğinin temel taşıdır. Pilpaketi.com tarafından sağlanan bu çözüm, endüstriyel standartlarda güvenlik sağlayarak kullanıcı hatalarından veya elektriksel dalgalanmalardan kaynaklanabilecek yüksek maliyetli arızaların önüne geçer.

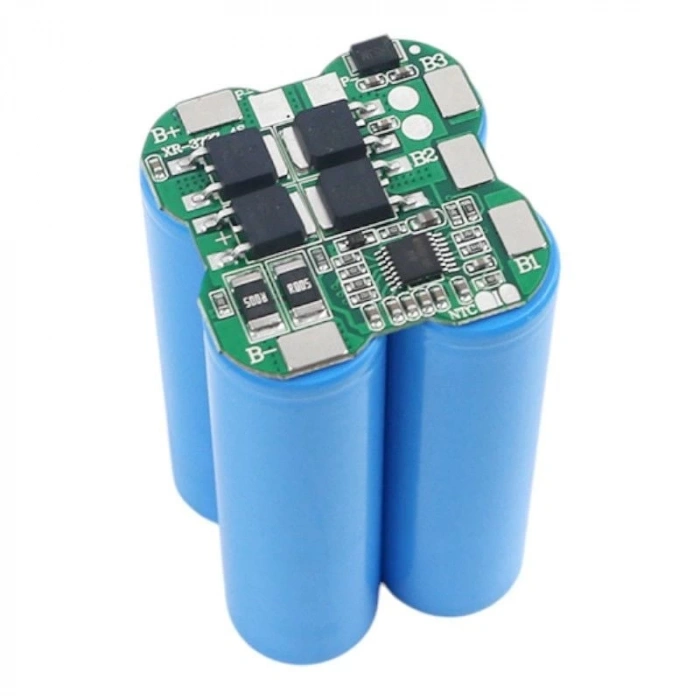

14.4V - 14.8V nominal voltaj mimarisine sahip bu modül, modern elektroniğin ihtiyaç duyduğu birçok farklı uygulama yelpazesinde kendine yer bulur. Güçlü el aletlerinden taşınabilir vakum süpürgelere, RC araçlardan medikal cihaz yedekleme ünitelerine kadar her alanda güvenle tercih edilebilir. 18650 veya 21700 formundaki lityum iyon hücrelerle oluşturulan paketlerde mükemmel sonuçlar verir. Kartın düşük statik tüketimi, bataryanın kullanılmadığı bekleme sürelerinde pillerin kendi kendine boşalmasını minimize eder. Projenizin enerji yönetimi bu kart ile profesyonel bir seviyeye taşınırken, batarya grubunuzun performansı uzman mühendislikle optimize edilmiş olur.
---Bu BMS kartı LiFePO4 (3.2V) piller ile uyumlu mudur?
Hayır, bu kart sadece nominal voltajı 3.6V-3.7V olan Lityum İyon veya Lityum Polimer hücreler için tasarlanmıştır.
35A pik akım değeri ne kadar süreyle desteklenir?
Pik akım desteği genellikle milisaniyeler düzeyindeki anlık yüklenmeler ve motor kalkış anları için geçerlidir; sürekli kullanımda 12A aşılmamalıdır.
Bu BMS kartı üzerinde balans (eşitleme) fonksiyonu bulunuyor mu?
Ürün açıklamasında balanslı olduğu belirtilmediği sürece bu kare model koruma odaklıdır; voltajları dengeli kaliteli hücrelerle kullanılması önerilir.
4S Lityum İyon sistem için ideal şarj cihazı voltajı ne olmalıdır?
4S lityum paketlerin tam dolum voltajı olan 16.8V çıkışlı bir lityum iyon şarj cihazı kullanılmalıdır.
Kare tasarımın uzun kartlara göre avantajı nedir?
Kare yapı, özellikle çapı dar veya hacmi kısıtlı silindirik/kübik batarya kutularında daha kolay yerleşim ve kablolama imkanı sağlar.

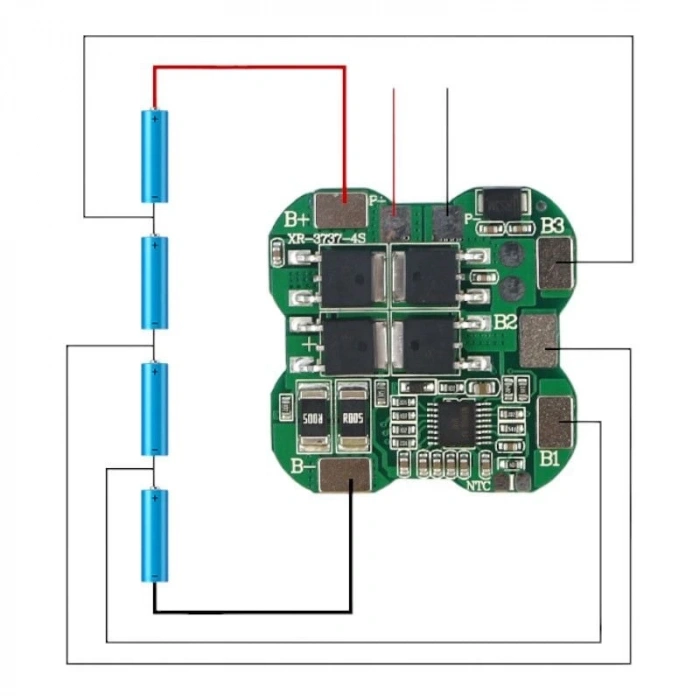

BMS montajında kablo sıralaması neden hayati önem taşır?
Yanlış sıralama kartın hassas ölçüm kanallarını kalıcı olarak yakabilir; bağlantı her zaman eksi kutuptan (B-) başlayarak sırayla yapılmalıdır.
Kısa devre koruması devreye girdiğinde kart nasıl sıfırlanır?
Hata durumu giderildikten sonra şarj girişine kısa süreli voltaj verilmesi veya bataryanın şarja takılması sistemi tekrar aktif eder.
B- ve P- terminalleri arasındaki bağlantı farkı nedir?
B- terminali batarya paketinin ana eksi ucuna, P- terminali ise şarj ve deşarj işlemleri için çıkış ucuna bağlanır.
Bu BMS ile kaç wattlık bir cihaz çalıştırabilirim?
14.8V nominal gerilimde 12A üzerinden yaklaşık 175-180 Watt güce kadar olan yükleri güvenle besleyebilirsiniz.
BMS kartı tamamen su geçirmez midir?
Kart neme karşı koruyucu bir tabakaya sahiptir ancak su geçirmez değildir; uygun bir koruyucu kutu içinde muhafaza edilmelidir.
| BMS Türü | Lityum İyon BMS |
