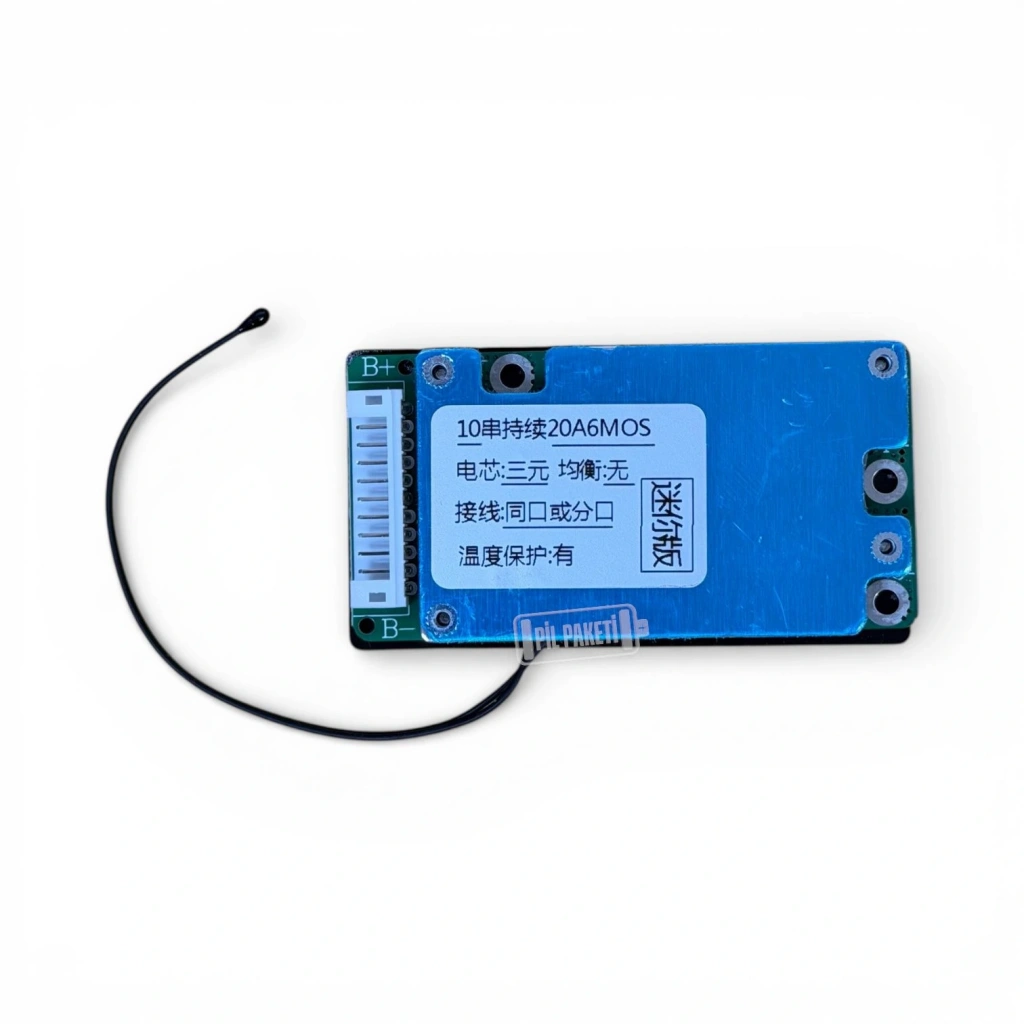

Xr - Lityum İyon Bms - 10s 20a - Ntc - Balanssız

XR Lityum İyon BMS 10S 20A NTC: 36V Batarya Paketleri İçin Kompakt Koruma

Lityum iyon batarya teknolojileri, yüksek enerji yoğunlukları sayesinde taşınabilir cihazlardan elektrikli ulaşım araçlarına kadar geniş bir sahada kullanılmaktadır. Pilpaketi.com tarafından sunulan XR Lityum İyon BMS 10S 20A NTC, 36V nominal gerilime sahip 10 serilik batarya gruplarını yönetmek ve korumak için optimize edilmiş profesyonel bir devredir. Bu BMS kartı, bataryanızın güvenli çalışma sınırları içerisinde kalmasını sağlayan hassas denetim mekanizmalarına sahiptir. 20 Amperlik sürekli deşarj kapasitesi, standart elektrikli bisikletler ve scooterlar için ideal bir güç yönetimi sunar. Balanssız tasarımı sayesinde elde edilen minimalist yapı, özellikle montaj alanının kısıtlı olduğu projelerde batarya sağlığını korurken mekansal verimlilik sunar.

Minimalist Tasarım ve Yüksek Montaj Esnekliği

Bu BMS modelinin en belirgin donanımsal avantajı, balans devresinin bulunmaması sayesinde elde edilen kompakt boyutları ve hafifliğidir. Batarya paketlerinin içerisindeki alan sınırlı olduğunda, büyük boyutlu koruma kartlarını yerleştirmek ciddi bir mühendislik zorluğu yaratabilir. XR 10S 20A, bu sorunu ortadan kaldırarak en dar batarya kutularına veya scooter gidon altı yuvalarına zahmetsizce entegre edilebilir. Balanssız yapısı, devrenin üzerindeki bileşen sayısını azaltırken aynı zamanda kartın kendi enerji tüketimini minimum seviyeye indirir. Bu tasarım tercihi, özellikle hücre kalitesi yüksek ve voltaj sapması düşük olan paketlerde batarya yönetiminde sadelik arayan kullanıcılar için stratejik bir çözüm sunar.

20 Amper Sürekli Deşarj ile Kararlı Güç Akışı

Küçük boyutlarına rağmen XR BMS, 20 Amperlik sürekli akım taşıma kapasitesini kararlı bir şekilde sürdürebilir. 36V nominal gerilimle çalışan bu kart, yaklaşık 720-800 Watt güce kadar olan motorları ve elektronik yükleri besleyebilme kabiliyetine sahiptir. Kartın üzerindeki MOSFET mimarisi, enerji geçişi sırasında oluşan iç direnci minimize ederek ısı üretimini kontrol altında tutar. Bu sayede, bataryadan çekilen enerjinin büyük bir kısmı kayıpsız bir şekilde sisteme aktarılır. Hem şarj hem de deşarj süreçlerinde akım trafiğini düzenleyen bu modül, ani yüklenmelerde bile hücrelerin elektriksel stres altına girmesini engelleyerek batarya sağlığını en üst seviyede tutar.

NTC Isı Sensörü ile Akıllı Sıcaklık Denetimi

Lityum tabanlı pillerin en büyük düşmanı aşırı ısınmadır ve kontrolsüz ısı artışı hücreler için kalıcı hasar riski taşır. Ürün üzerinde yer alan entegre NTC sıcaklık sensörü, batarya bloklarının ısısını saniye bazında takip ederek kritik eşiklerin aşılmasını engeller. Eğer batarya grubu çalışma sırasında aşırı yüklenme veya dış etkenler sebebiyle ısınırsa, BMS sistemi akımı anında keserek termal emniyet sağlar. Bu özellik, özellikle dar alanlarda hava sirkülasyonunun düşük olduğu batarya kutuları için hayati bir sigorta görevi görür. Sensörün sağladığı hassas denetim, pillerin kimyasal yapısının aşırı sıcaklık nedeniyle bozulmasını önleyerek batarya paketinizin çevrim ömrünü koruma altına alır.

Çok Kademeli Güvenlik ve Koruma Katmanları

XR serisi bu koruma kartı, sadece ısı ve voltaj takibi yapmakla kalmaz; aynı zamanda çok katmanlı güvenlik protokolleri ile donatılmıştır. Aşırı şarj (overcharge), aşırı deşarj (over-discharge) ve kısa devre koruması (short circuit protection) kartın temel fonksiyonları arasındadır. Hücre başına voltaj limitleri aşıldığında veya çıkış terminallerinde bir elektriksel anomali algılandığında, işlemci mikrosaniyeler içinde tepki vererek hücreleri izole eder. Bu hızlı yanıt kabiliyeti, lityum hücrelerin güvenliği için vazgeçilmezdir. Pilpaketi.com tarafından sunulan bu çözüm, endüstriyel standartlarda güvenlik sağlayarak kullanıcı hatalarından veya dış etkenlerden kaynaklanabilecek batarya arızası riskini minimize eder.

Geniş Uygulama Yelpazesi ve Teknik Dayanıklılık

36V (10S) mimarisine sahip bu modül, birçok farklı endüstriyel uygulama alanında kendine yer bulur. Elektrikli scooter yedek bataryalarından, güneş panelli aydınlatma sistemlerine, robotik platformlardan taşınabilir tıbbi cihazlara kadar geniş bir sahada güvenle tercih edilebilir. Ürünle birlikte gelen bağlantı soketi ve kart üzerindeki net işaretlemeler, montaj sürecini oldukça basitleştirir. PCB üzerindeki koruyucu kaplama, nem ve toza karşı fiziksel direnç göstererek zorlu saha koşullarında bile uzun ömürlü bir performans sergiler. Teknik verimlilik ile uygun maliyeti bir araya getiren bu BMS, 36V lityum projelerinizde ihtiyacınız olan güvenilir yönetim desteğini tek bir kartta sunar.

Sık Sorulan Sorular

Bu BMS kartının balanssız olması ne anlama gelir?
Hücreler arası voltaj eşitleme devresi bulunmadığından, voltaj dengesi iyi olan kaliteli hücrelerle veya harici balans kartlarıyla kullanılması önerilir.

NTC sensörü batarya paketinin neresine yerleştirilmelidir?
Isının en yoğun toplandığı merkezdeki hücrelerin arasına veya yüzeyine sıkıca temas edecek şekilde yerleştirilmelidir.

Bu kartı 10S LiFePO4 piller ile kullanabilir miyim?
Hayır, bu kart sadece 3.6V-3.7V nominal voltajlı lityum iyon hücreler içindir; LiFePO4 pillerin voltaj limitleri farklıdır.

20 Amper sürekli deşarj değeri anlık olarak aşılabilir mi?
Kalkış anlarındaki tepe akımları için kısa süreliğine aşılabilir ancak sürekli kullanımda bu sınırın üzerine çıkılmamalıdır.

36V (10S) sistem için şarj cihazı voltajı kaç olmalıdır?
10S lityum iyon paketler için tam dolu voltajı olan 42.0V çıkışlı bir lityum şarj aleti kullanılmalıdır.

Kısa devre koruması devreye girerse sistem nasıl sıfırlanır?
Kısa devre durumu giderildikten sonra şarj girişine kısa süreli voltaj verilmesi veya bataryanın şarja takılması BMS'i tekrar aktif hale getirir.

Aynı port bağlantısı ne anlama gelir?
Bu modelde şarj ve deşarj işlemleri aynı terminaller üzerinden gerçekleştirilir, bu da kablolama karmaşasını azaltır.

BMS montajında kablo sıralaması neden kritiktir?
Yanlış sıralama kartın hassas voltaj okuma kanallarını kalıcı olarak yakabilir; bağlantı her zaman eksi (B-) uçtan başlayarak sırayla yapılmalıdır.

Bu BMS ile kaç wattlık bir motor beslenebilir?
36V nominal gerilimde 20A üzerinden yaklaşık 720-800 Watt güce kadar olan motorları güvenle besleyebilirsiniz.

Hangi hücre tipleriyle uyumludur?
Standart 18650, 21700 veya Lityum Polimer (Li-Po) gibi 3.7V nominal değere sahip tüm lityum tabanlı hücrelerle uyumludur.
