Not: Bu ürün, sadece 10 Seri Lifepo4 Pil Paketinde Kullanmak için uygundur. Farklı Serilerde Kullanılamaz.

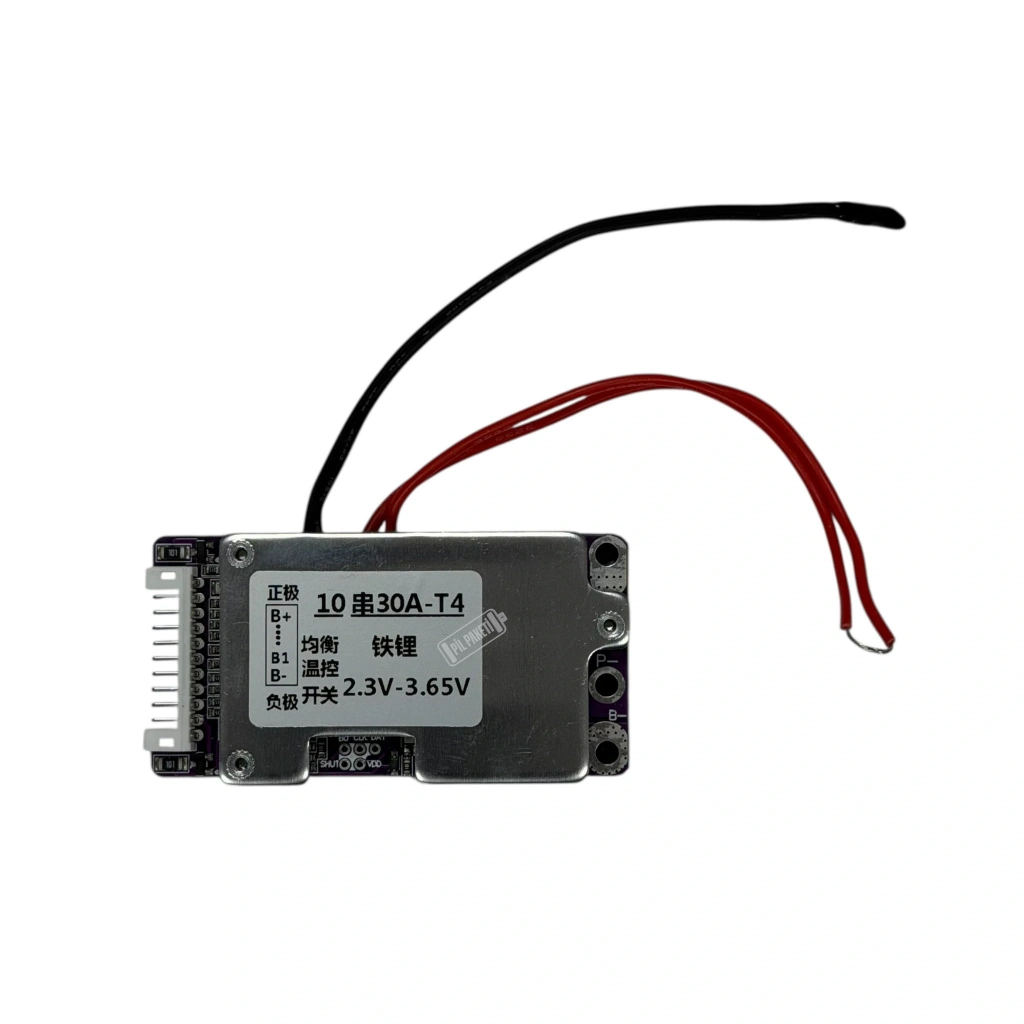

XR Lityum İyon BMS 10S 30A: 36V Batarya Paketleri İçin Profesyonel Koruma
Elektrikli mobilite araçlarının ve orta ölçekli enerji depolama çözümlerinin kalbinde yer alan lityum bataryalar, güvenli ve verimli çalışmak için hassas bir yönetim sistemine ihtiyaç duyar. Pilpaketi.com tarafından sunulan XR Lityum İyon BMS 10S 30A, 36V nominal gerilime sahip 10 serilik batarya paketlerini denetlemek üzere geliştirilmiş üst segment bir devredir. Bu BMS kartı, her bir hücreyi saniyenin binde biri hassasiyetle takip ederek sistemin genel kararlılığını korur. 30 Amperlik sürekli deşarj kapasitesi, standart elektrikli bisiklet motorları ve robotik projeler için gereken güç çıkışını fazlasıyla karşılar. Modern komponent yapısı ile donatılan bu kart, pillerinizin ömrünü uzatırken aynı zamanda kullanıcı için en üst düzeyde operasyonel güvenlik protokollerini devreye sokar.
Ayrı Port Yapısı ile Optimize Edilmiş Şarj Yönetimi
Bu BMS modelinin en ayırt edici özelliklerinden biri ayrı port (split port) mimarisine sahip olmasıdır. Bu tasarımda şarj hattı ve deşarj hattı farklı terminaller üzerinden kontrol edilir; yani şarj akımı (C-) ve deşarj çıkışı (P-) yolları birbirinden bağımsızdır. Bu yapı, özellikle yüksek akım çeken cihazlarda deşarj hattındaki ısıl yükün şarj devresini etkilemesini önleyerek termal kararlılık sağlar. 30A sürekli akım kapasitesi, 36V sistemlerde yaklaşık 1080 Watt güce kadar olan motorları ve inverterleri besleyebilir. Şarj ve deşarj yollarının ayrılmış olması, kablolama düzeninde netlik sağlarken aynı zamanda sistemin toplam elektriksel verimliliğini de kayda değer oranda artırmaktadır.
On/Off Fonksiyonu ile Tam Sistem Kontrolü
Geleneksel BMS kartlarının çoğunda batarya çıkışını kesmek için harici ve hantal şalterlere ihtiyaç duyulurken, XR serisinin bu modeli dahili On/Off anahtar desteği sunar. Kart üzerindeki özel pinler aracılığıyla bağlayacağınız düşük akımlı küçük bir anahtar, bataryanın çıkış gücünü tamamen kesebilir. Bu özellik, cihazın kullanılmadığı uzun bekleme sürelerinde parazit tüketimi sıfıra indirerek pillerin derin deşarja düşüp bozulmasını engeller. Özellikle sezonluk kullanılan elektrikli araçlarda veya yedek enerji sistemlerinde batarya ömrünü korumak adına bu fonksiyon hayati bir önem taşır. Harici bir anahtar bağlayabilme imkanı, kullanıcıya cihaz paneli üzerinden tam kontrol yetkisi vererek kullanım konforunu artırır.
NTC Isı Sensörü ile Gelişmiş Sıcaklık Koruması
Lityum pillerin en büyük düşmanı aşırı ısınmadır; kontrolsüz ısı artışı hücrelerin kimyasal yapısına zarar vererek ömrünü hızla tüketir. XR BMS üzerinde bulunan entegre NTC sıcaklık sensörü, batarya bloklarının ısısını sürekli ölçerek kritik seviyeleri denetler. Eğer batarya sıcaklığı güvenli çalışma limitlerinin dışına çıkarsa, BMS sistemi anında deşarjı durdurarak pilleri korumaya alır. Bu termal denetim, özellikle yoğun kullanım altında veya sıcak havalarda bataryanın termal kaçak (thermal runaway) riskine girmesini önleyen en önemli güvenlik katmanıdır. Hassas sensör yapısı sayesinde sadece yüksek sıcaklıkta değil, aynı zamanda pillerin kimyasal stabilitesini de her mevsimde korur.
Hassas Balans Fonksiyonu ve Hücre Ömrü Optimizasyonu
Çok hücreli batarya paketlerinde zamanla hücreler arasında voltaj dengesizlikleri oluşması kaçınılmazdır. Bu kart, sahip olduğu hassas balans devresi sayesinde her şarj döngüsünde bu sapmaları otomatik olarak dengeler. Voltajı diğerlerine göre daha hızlı yükselen hücreyi sönümleyerek geride kalan hücrelerin de tam doluluğa ulaşmasına olanak tanır. Bu eşitleme işlemi, batarya paketinin toplam kullanılabilir kapasite verimliliğini en üst düzeyde tutar. Dengeli bir batarya grubu, deşarj sırasında tüm hücrelerin eşit yüklenmesini sağlayarak sistemin erkenden voltaj kesmesini (power cut) önler. Bu süreç, yatırım yaptığınız lityum hücrelerin çevrim ömrünü maksimize ederek uzun vadede ekonomik kullanım sunar.
Endüstriyel Kullanım Alanları ve Montaj Kolaylığı
XR Lityum İyon BMS 10S 30A, kompakt tasarımı ve dayanıklı PCB yapısı ile birçok farklı uygulama yelpazesinde kendine yer bulur. Elektrikli bisikletlerden solar aydınlatma sistemlerine, UPS ünitelerinden robotik platformlara kadar 36V gerektiren her yerde güvenle tercih edilebilir. Ürünle birlikte gelen balans soketi ve kart üzerindeki net işaretlemeler, profesyonel montajcılar için kurulum kolaylığı sunar. PCB üzerindeki özel koruyucu kaplama, nem ve toza karşı direnç göstererek endüstriyel sahalarda bile uzun yıllar sorunsuz hizmet verebilecek bir dayanıklı yapı sergiler. Pilpaketi.com güvencesiyle sunulan bu çözüm, projenizin enerji yönetimini en profesyonel şekilde optimize eder.
Sık Sorulan Sorular
Bu BMS kartı LiFePO4 piller ile uyumlu mudur?
Hayır, bu kart sadece nominal voltajı 3.6V-3.7V olan Lityum İyon hücreler için tasarlanmıştır.
Ayrı port (split port) yapısında şarj girişi neresidir?
Şarj aletinden gelen eksi kablo C- terminaline, motordan gelen yükün eksi kablosu ise P- terminaline bağlanmalıdır.
On/Off anahtar uçlarını bağlamazsak sistem çalışır mı?
Hayır, BMS'in çıkış verebilmesi için bu iki ucun bir anahtar vasıtasıyla kısa devre edilmesi (devrenin kapatılması) gerekir.
30 Amperlik kapasite anlık mı yoksa sürekli deşarj değeri midir?
Bu değer kartın sürekli taşıyabileceği akımdır; kalkış anlarındaki anlık tepe akımları bu değerin üzerine çıkabilir.
36V (10S) sistem için şarj cihazı voltajı kaç olmalıdır?
10S Lityum İyon paketler için tam dolu voltajı olan 42.0V çıkışlı bir lityum şarj aleti kullanılmalıdır.
NTC sensörü montajda nereye yerleştirilmelidir?
Sensör, paket içerisindeki ısı değişiminin en yoğun olduğu merkezdeki hücrelerin yüzeyine temas ettirilmelidir.
Balans özelliği şarj dışında deşarjdayken de aktif midir?
Hayır, balans işlemi genellikle hücreler şarjın son aşamasında (yaklaşık 4.15V-4.18V) eşik değerine ulaştığında devreye girer.
BMS montajında kablo sıralaması neden hayati önem taşır?
Yanlış sıralama kartın işlemcisini kalıcı olarak yakabilir; bağlantı her zaman en negatif uçtan (B-) başlayarak sırayla yapılmalıdır.
Kısa devre koruması sonrası sistem nasıl sıfırlanır?
Kısa devre durumu giderildikten sonra şarj girişine kısa süreli voltaj verilmesi BMS'in tekrar aktif olmasını sağlar.
Bu BMS ile kaç wattlık bir motor beslenebilir?
36V nominal gerilimde 30A üzerinden yaklaşık 1080-1100 Watt güce kadar olan motorları güvenle besleyebilirsiniz.
