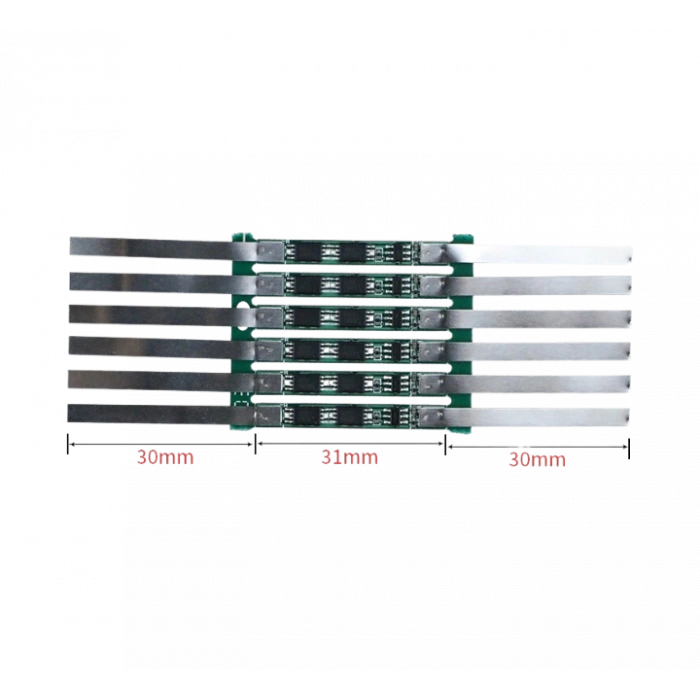

1S 5A Lityum iyon Balanssız pil koruma devresi nikelli.
- Ürün üzerinde NTC yoktur.
- Lifepo4 piller için kullanılmaz
P+ : Şarj Deşarj +
P- : Şarj Deşarj -
B+ : Pil +
B- : Pil -
Balanssız lityum iyon pil koruma devreleri, lityum iyon pillerin güvenli ve verimli bir şekilde kullanılmasını sağlayan kritik bileşenlerdir. Bu devreler, pilin hücrelerinin şarj ve deşarj işlemleri sırasında eşit olmayan durumlar yaşamasını engelleyerek pilin ömrünü uzatır ve güvenlik risklerini azaltır.
Farklı üretim toleransları ve kullanım koşulları nedeniyle hücreler arasında küçük gerilim farkları ortaya çıkabilir. Bu durum, bazı hücrelerin diğerlerine göre daha hızlı şarj olmasına veya boşalmasına yol açabilir, bu da hücrelerin dengesiz bir duruma gelmesine neden olur. Dengesiz lityum iyon piller, performans düşüklüğüne, hızlı kapasite kaybına ve hatta patlamalara veya yangınlara neden olabilen ciddi riskler taşır.
Balanssız lityum iyon pil koruma devreleri, bu riskleri önlemek için tasarlanmıştır. Bu devreler, lityum iyon pil paketinin her bir hücresini izler ve kontrol eder.
XR Lityum İyon BMS 1S 5A: Tekli Hücreler İçin Gelişmiş Nikelli Koruma
Lityum iyon batarya hücreleri, sundukları yüksek enerji yoğunluğu nedeniyle hem şarj hem de deşarj süreçlerinde hassas bir denetim mekanizmasına ihtiyaç duyarlar. Pilpaketi.com tarafından sunulan XR Lityum İyon BMS 1S 5A Nikelli modülü, tek bir hücreyi (3.7V nominal) elektriksel risklere karşı korumak üzere özel olarak tasarlanmıştır. Bu modülün en büyük avantajı, üzerinde entegre olarak gelen nikel şeritler sayesinde pil kutuplarına bağlantı sürecini son derece pratik bir hale getirmesidir. 5 Amperlik sürekli deşarj kapasitesi ile el fenerlerinden taşınabilir hobi araçlarına kadar geniş bir uygulama yelpazesinde ihtiyaç duyulan akım iletimini güvenli bir şekilde yönetir.
Entegre Nikel Şeritler ile Kolay ve Güvenli Montaj
Bu koruma modülünü benzerlerinden ayıran en belirgin donanımsal özellik, kart üzerine fabrikasyon olarak eklenmiş olan nikel şerit yapısıdır. Bu tasarım, kullanıcının ekstra bağlantı iletkeni arama zorunluluğunu ortadan kaldırarak punta kaynağı veya lehimleme işlemlerini çok daha hızlı tamamlamasına olanak tanır. Nikel şeritler, düşük iç dirençleri sayesinde enerji iletimi sırasında oluşabilecek voltaj düşümünü minimize eder ve bağlantı noktalarında ısınma riskini azaltır. Özellikle seri üretim yapan işletmeler veya batarya yenileme işlemi yapan teknik servisler için bu nikelli yapı, zamandan büyük tasarruf sağlarken profesyonel bir montaj kalitesi sunar.
5 Amper Sürekli Akım ve Verimli Enerji Yönetimi
Kompakt boyutlarına rağmen XR 1S BMS, 5 Amperlik sürekli deşarj akımını kararlı bir şekilde taşıyabilecek yüksek kaliteli MOSFET bileşenleri ile donatılmıştır. 3.7V nominal gerilime sahip bir lityum iyon hücre ile birleştiğinde bu kapasite, yaklaşık 18-20 Watt güce kadar olan yükleri güvenle besleyebileceğiniz anlamına gelir. Kartın tasarımı, akım geçişi sırasında oluşan ısıyı verimli bir şekilde dağıtacak şekilde optimize edilmiştir. Bu sayede, pil paketiniz yoğun kullanım altında bile termal dengesini koruyarak performans kaybı yaşamaz. Düşük dirençli yollar, batarya hücrelerinden çekilen enerjinin en az kayıpla hedef cihaza ulaşmasını sağlayarak sistemin toplam verimliliğini artırır.
Çok Kademeli Güvenlik Protokolleri ve Hücre Koruması
Lityum iyon hücrelerin kimyasal yapısı, belirli voltaj sınırlarının dışına çıkıldığında kalıcı hasar görme riski taşır. Bu koruma modülü, aşırı şarj, aşırı deşarj ve kısa devre koruması gibi temel güvenlik algoritmaları ile donatılmıştır. Hücre voltajı 4.25V üzerine çıktığında şarjı keserek pilin şişmesini önler; aynı şekilde voltaj 2.50V seviyesinin altına düştüğünde çıkışı kapatarak derin deşarj kaynaklı kapasite kaybını engeller. Bu hızlı yanıt kabiliyeti, lityum tabanlı sistemlerde yaşanabilecek en büyük riskleri minimize eder. Pilpaketi.com güvencesiyle sunulan bu modül, batarya yatırımınızı elektriksel anomalilere karşı tam anlamıyla sigortalayarak uzun ömürlü bir kullanım sunar.
Kompakt Form Faktörü ve Uygulama Esnekliği
Özellikle taşınabilir cihaz tasarımlarında, batarya paketinin kapladığı hacim en kritik tasarım kriterlerinden biridir. XR 1S 5A modülü, sahip olduğu minimalist yapı sayesinde en dar pil yataklarına ve cihaz içi kısıtlı yuvalara zahmetsizce entegre edilebilir. Hafifliği ve ince tasarımı, taşınabilir cihazlarda toplam ağırlığı artırmadan yüksek güvenlikli bir enerji denetimi sunar. Nikel şeritlerin sağladığı esneklik, 18650 veya 21700 gibi silindirik hücrelerin yan tarafına veya kutuplarına kolayca katlanarak monte edilmesine olanak tanır. Bu montaj esnekliği, ürünü hem amatör hobi kullanıcıları hem de endüstriyel tasarımcılar için cazip bir seçenek haline getirir.
3.7V Lityum İyon Sistemlerde Teknik Uyumluluk
Bu BMS kartı, standart 3.6V - 3.7V nominal gerilime sahip lityum iyon ve lityum polimer hücrelerin karakteristik voltaj eğrilerine tam uyum sağlayacak şekilde programlanmıştır. Kartın bekleme modundaki statik tüketimi (standby current) son derece düşüktür; bu da bataryanın uzun süre kullanılmadığı durumlarda hücrelerin kendi kendine boşalmasını minimize eder. Projenizin enerji yönetimi bu kart ile profesyonel bir seviyeye taşınırken, batarya grubunuzun performansı uzman mühendislikle optimize edilmiş olur. Li-ion teknolojisinin sunduğu yüksek enerji yoğunluğu, XR BMS'in hassas denetimiyle birleşerek projeniz için her zaman güvenilir bir güç kaynağı oluşturur.
Sık Sorulan Sorular
Bu modül LiFePO4 piller ile uyumlu mudur?
Hayır, bu kart sadece nominal voltajı 3.6V-3.7V olan Lityum İyon veya Lityum Polimer hücreler için tasarlanmıştır.
Nikelli şeritlerin montajdaki avantajı nedir?
Nikel şeritler pil kutuplarına doğrudan punta kaynağı veya lehim yapmayı kolaylaştırarak kurulum süresini kısaltır.
Bu koruma kartı balans (eşitleme) yapar mı?
Modül tek bir hücreyi koruduğu için balans fonksiyonuna ihtiyaç duymaz ve bu özelliğe sahip değildir.
5 Amper akım değeri sürekli deşarj için mi geçerlidir?
Evet, bu modül 5 Amperlik akımı sürekli olarak taşıyabilecek şekilde tasarlanmıştır.
3.7V sistem için şarj cihazı voltajı ne olmalıdır?
Tekli lityum iyon hücreler için tam dolum voltajı olan 4.2V çıkışlı bir şarj devresi kullanılmalıdır.
Kısa devre koruması devreye girdiğinde kart nasıl sıfırlanır?
Hata durumu giderildikten sonra şarj girişine kısa süreli voltaj verilmesi sistemi tekrar aktif eder.
B+ ve B- terminalleri nereye bağlanmalıdır?
B+ terminali pilin artı kutbuna, B- terminali ise pilin eksi kutbuna doğrudan bağlanmalıdır.
Bu kartı paralel bağlı birden fazla pil için kullanabilir miyim?
Evet, paralel bağlı piller tek bir hücre gibi davranır; ancak toplam akım ihtiyacınızın 5 Amperi geçmemesi gerekir.
P+ ve P- uçları neyi ifade eder?
Bu uçlar şarj aleti girişi ve cihaz yük çıkışı için ortak kullanılan terminallerdir.
BMS kartı su geçirmez özellikli midir?
Kart neme karşı koruyucu bir kaplamaya sahip olsa da su geçirmez değildir, uygun bir mahfaza içinde kullanılmalıdır.
