Not: Bu ürün, sadece 7 Seri Lityum İyon Pil Paketinde Kullanmak için uygundur. Farklı Serilerde Kullanılamaz.
Lityum İyon Piller İçin BMS 7S 40A (Balanslı)
Tip: 7S
Bağlantı yöntemi: ortak Port
Tek pil aşırı deşarj gerilimi: 2.7V ± 0.08V
Sürekli çalışma akımı: 40A
Anında koruma akımı: 100A
Tek pil aşırı şarj gerilimi: 4.25V ± 0.025V
Sürekli şarj akımı: 40A
Şarj eşitleme gerilimi: 4.15V ± 0.025V
Şarj eşitleme akımı: 42mA
Şarj voltajı: 29.4V
Aşırı sıcaklık koruması şarj: 50 ℃
Sıcaklık koruması aşırı deşarj: 70 ℃
Çalışma güç tüketimi: ≤ 30uA
Ana devre iletim iç direnci: ≤ 50mΩ
Sıcaklık aralığı: -40 ila 80 ℃
Görünüm boyutu: 69*50*10mm

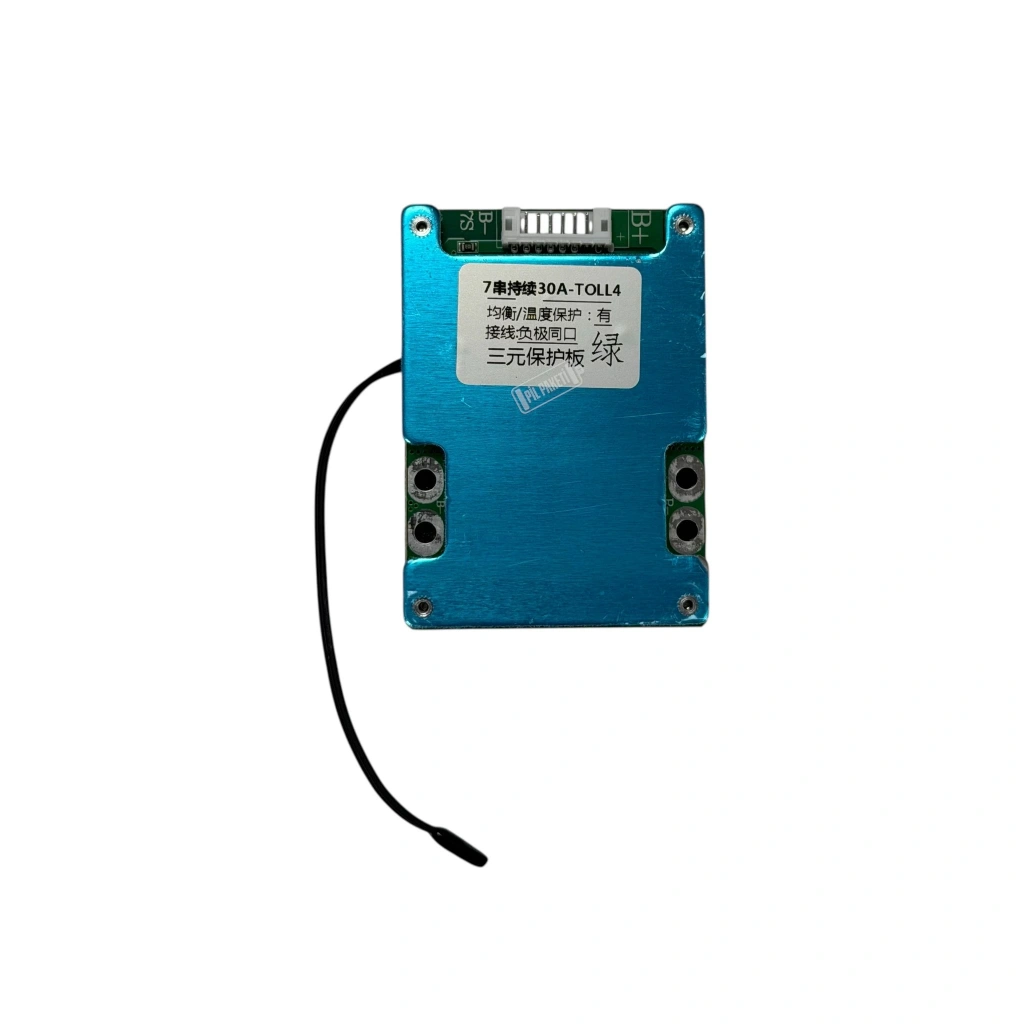

XR Lityum İyon BMS 7S 30A: 24V Batarya Paketleri İçin Akıllı Denetim
Lityum iyon batarya teknolojileri, modern mobilite ve enerji depolama çözümlerinin merkezinde yer almaktadır. Bu sistemlerin güvenli ve verimli bir şekilde çalışabilmesi için hücre düzeyinde hassas bir denetim mekanizmasına ihtiyaç duyulur. Pilpaketi.com tarafından sunulan XR Lityum İyon BMS 7S 30A, 24V (nominal 25.2V - 25.9V) gerilim seviyesindeki 7 serilik batarya paketlerini yönetmek üzere özel olarak geliştirilmiştir. Bu modül, bataryanızın sadece bir enerji kaynağı değil, aynı zamanda akıllı bir sistem olarak çalışmasını sağlayarak pillerinizin kullanım ömrünü maksimuma çıkarır. 30 Amperlik sürekli deşarj kapasitesi sayesinde, elektrikli scooter modifikasyonlarından robotik platformlara kadar geniş bir sahada ihtiyaç duyulan akım iletimini kusursuz bir şekilde yönetir.
30 Amper Sürekli Deşarj Kapasitesi ve Yüksek Performans
Bu BMS modelinin kalbinde yer alan yüksek kaliteli MOSFET dizilimi, 30 Amperlik akımı sürekli olarak taşıyabilecek şekilde optimize edilmiştir. 24V nominal gerilime sahip bir sistemde bu kapasite, yaklaşık 750-800 Watt güce kadar olan motorları ve elektronik yükleri takılmadan besleyebilme kabiliyeti anlamına gelir. Kartın fiziksel tasarımı, yüksek akım geçişi sırasında oluşan iç direnci minimize ederek ısı yönetimini en üst düzeye çıkaracak şekilde geliştirilmiştir. Düşük dirençli yollar sayesinde enerji verimliliği artırılırken, batarya hücrelerinden çekilen her bir miliamper saatin yüke en az kayıpla ulaşması sağlanır. Bu kararlı yapı, özellikle yoğun kullanım altında sistemin performans kaybı yaşamasını engelleyerek kullanıcıya kesintisiz bir deneyim sunar.
Hassas Balans Fonksiyonu ile Hücre Ömrü Optimizasyonu
7 seri pilin bir arada çalıştığı sistemlerde, hücreler arasında zamanla voltaj sapmaları oluşması kaçınılmazdır. XR 7S 30A BMS, sahip olduğu entegre balans devresi ile her şarj döngüsünde bu sapmaları otomatik olarak dengeler. Voltajı diğerlerine göre daha hızlı yükselen hücreleri sönümleyerek, geride kalan hücrelerin de tam doluluğa ulaşmasına imkan tanır. Bu eşitleme işlemi, batarya paketinin toplam kullanılabilir kapasite verimliliğini en üst düzeyde tutar. Dengeli bir batarya grubu, deşarj sırasında tüm hücrelerin eşit yüklenmesini sağlayarak sistemin erkenden voltaj kesmesini önler. Bu süreç, yatırım yaptığınız lityum hücrelerin çevrim ömrünü maksimize ederek uzun vadede ekonomik kullanım avantajı sunar.
NTC Isı Sensörü ile Kritik Termal Güvenlik
Lityum iyon hücrelerin performansı ve güvenliği doğrudan çalışma sıcaklığına bağlıdır; bu nedenle kontrolsüz ısı artışı hücreler için en büyük risk faktörüdür. Modül üzerinde yer alan entegre NTC sıcaklık sensörü, batarya bloklarının ısısını sürekli ölçerek kritik seviyeleri denetler. Eğer batarya sıcaklığı güvenli çalışma limitlerinin dışına çıkarsa, BMS sistemi anında deşarj akımını keserek termal koruma moduna geçer. Bu akıllı denetim, pillerin kimyasal yapısının aşırı sıcaklık nedeniyle bozulmasını önleyerek sisteminizi yangın veya kalıcı hasar risklerine karşı koruyan en önemli güvenlik mekanizmasıdır. Isı dengesi sağlandığında sistemin tekrar aktif olması, bataryanızın her zaman ideal çalışma aralığında kalmasını garantiler.
Çok Kademeli Koruma Algoritmaları ve Sistem Emniyeti
XR serisi bu profesyonel BMS, sadece voltaj ve ısı takibi yapmakla kalmaz; aynı zamanda çok katmanlı koruma protokolleri ile donatılmıştır. Aşırı şarj, aşırı deşarj ve kısa devre koruması gibi temel özellikler, kartın işlemcisinde ön tanımlı olarak yer alır. Hücre başına voltaj limitleri aşıldığında veya çıkış terminallerinde bir anomali algılandığında, sistem milisaniyeler içinde tepki vererek akımı keser. Bu hızlı yanıt kabiliyeti, lityum tabanlı sistemlerin güvenliğinin temel taşıdır. Pilpaketi.com tarafından sunulan bu çözüm, endüstriyel standartlarda güvenlik sağlayarak kullanıcı hatalarından veya elektriksel dalgalanmalardan kaynaklanabilecek büyük arızaların önüne geçer ve batarya yatırımınızı tam anlamıyla korur.
Geniş Uygulama Alanı ve Montaj Kolaylığı
24V (7S) voltaj mimarisine sahip bu modül, birçok farklı uygulama yelpazesinde kendine yer bulur. Popüler elektrikli scooter yedek bataryalarından, güneş panelli aydınlatma sistemlerine, UPS ünitelerinden robotik platformlara kadar her alanda güvenle tercih edilebilir. Ürünle birlikte gelen balans soketi ve net bağlantı işaretleri, profesyonel montajcılar için kurulum kolaylığı sunar. PCB üzerindeki koruyucu kaplama, neme karşı direnç göstererek endüstriyel sahalarda bile uzun yıllar sorunsuz hizmet verebilecek bir dayanıklı yapı sergiler. Projenizin enerji yönetimi bu kart ile profesyonel bir seviyeye taşınırken, batarya grubunuzun performansı uzman mühendislikle optimize edilir.
Sık Sorulan Sorular
Bu BMS kartı 24V LiFePO4 piller ile uyumlu mudur?
Hayır, bu kart sadece nominal voltajı 3.6V-3.7V olan Lityum İyon hücreler için tasarlanmıştır.
30 Amper sürekli deşarj değeri anlık olarak aşılabilir mi?
Bu değer sürekli kapasitedir; kalkış anlarındaki tepe akımları için kısa süreliğine bu sınırın üzerine çıkılabilir.
NTC sensörü batarya paketinin neresine yerleştirilmelidir?
Sensör, paket içerisindeki ısı değişiminin en yoğun olduğu merkezdeki hücrelerin yüzeyine temas ettirilmelidir.
24V (7S) Lityum İyon sistem için şarj cihazı voltajı ne olmalıdır?
7S Lityum İyon paketler için tam dolu voltajı olan 29.4V çıkışlı bir lityum şarj aleti kullanılmalıdır.
Balans özelliği şarj dışında deşarjdayken de aktif midir?
Hayır, balans işlemi genellikle hücreler şarjın son aşamasında (yaklaşık 4.18V) eşik değerine ulaştığında devreye girer.
BMS montajında kablo sıralaması neden hayati önem taşır?
Yanlış sıralama kartın işlemcisini kalıcı olarak yakabilir; bağlantı her zaman en negatif uçtan (B-) başlayarak sırayla yapılmalıdır.
Kısa devre koruması devreye girerse sistem nasıl sıfırlanır?
Kısa devre durumu giderildikten sonra şarj girişine kısa süreli voltaj verilmesi BMS'in tekrar aktif olmasını sağlar.
Aynı port bağlantısı ne anlama gelir?
Bu modelde şarj ve deşarj işlemleri aynı ana terminal uçları üzerinden gerçekleştirilir, bu da kablolama kolaylığı sağlar.
Bu BMS ile kaç wattlık bir motor çalıştırabilirim?
24V nominal gerilimde 30A üzerinden yaklaşık 720-750 Watt güce kadar olan motorları güvenle besleyebilirsiniz.
BMS kartı tamamen su geçirmez midir?
Kart neme karşı koruyucu bir tabakaya sahip olsa da su geçirmez değildir; uygun bir koruyucu kutu içinde kullanılmalıdır.
