Güneş enerjisi depolama sistemlerinden elektrikli forkliftlere kadar geniş bir yelpazede kullanılan 24V LiFePO4 batarya paketleri, uzun ömürlerini hassas bir yönetim sistemine borçludur. 8 seri (8S) yapılandırmasına sahip BMS kartları, her bir hücrenin voltaj eşiklerini saniyeler içinde binlerce kez tarayarak sistemin elektriksel kararlılığını sağlar. Sistemin sunduğu bu hassas denetim, lityum demir fosfat hücrelerin en büyük avantajı olan çevrim ömrünü koruma altına alır. Doğru bir koruma katmanı ile donatılan 24V sistemler, voltaj dalgalanmalarından etkilenmeden kararlı bir enerji çıkışı sunar. Güvenli bir enerji altyapısı, sistemin hem verimliliğini hem de kullanıcı güvenliğini doğrudan artırır.
Çoklu hücre serilerinden oluşan batarya gruplarında, zamanla hücreler arasında kaçınılmaz voltaj farkları oluşur. Balans özelliğine sahip olan bu BMS modeli, şarjın son aşamalarında devreye girerek hücreler arasındaki küçük gerilim farklarını eşitleyen bir balans fonksiyonu yürütür. Bu süreç, batarya paketinin toplam kapasitesinin sadece en düşük voltajlı hücreye mahkum olmasını engelleyerek sistemin tam performansla çalışmasını sağlar. Hücrelerin dengeli bir şekilde dolup boşalması, batarya yatırımınızın çalışma döngüsü ömrünü koruyan en temel teknik unsurdur. Dengeleme yeteneği sayesinde batarya paketinin iç direnci dengede tutularak verimlilik kaybı minimize edilir.
Ayrı port (separate port) tasarımı, şarj ve deşarj akımları için farklı yollar sunarak sistemin elektriksel yükünü optimize eder. Bu mimari yapı, özellikle yüksek akımlı deşarj işlemleri sırasında şarj hattını izole ederek daha kararlı akım yönetimi sağlar. Şarj girişinin (C-) ve yük çıkışının (P-) ayrılmış olması, güneş paneli regülatörleri veya harici şarj cihazları ile yapılan bağlantılarda bağlantı güvenliği sağlar. Endüstriyel projelerde sıklıkla tercih edilen bu yapı, sistemin farklı enerji kaynaklarıyla olan entegrasyonunu profesyonel bir düzeye taşır. Ayrıştırılmış hatlar, sistemdeki elektriksel gürültüyü azaltarak BMS'in ölçüm hassasiyetini korur.
Sıcaklık yönetimi, LiFePO4 pillerin güvenliği ve uzun ömürlülüğü için vazgeçilmez bir parametredir. Kart üzerinde yer alan harici NTC sensörü, batarya bloğunun ısısını sürekli ölçerek aşırı sıcaklık durumunda sistemi korumaya alan bir termal bariyer oluşturur. Bununla birlikte, fiziksel On/Off anahtarı desteği kullanıcıya sistemi istediği an manuel olarak kapatma ve enerji tasarrufu sağlama imkanı tanır. Uzun süreli depolama veya bakım süreçlerinde anahtar üzerinden devreyi kesmek, bataryanın öz tüketimini durdurarak derin deşarj riskini ortadan kaldırır. Bu özellikler, batarya paketini sadece pasif bir koruyucu değil, yönetilebilir bir enerji ünitesi haline getirir.

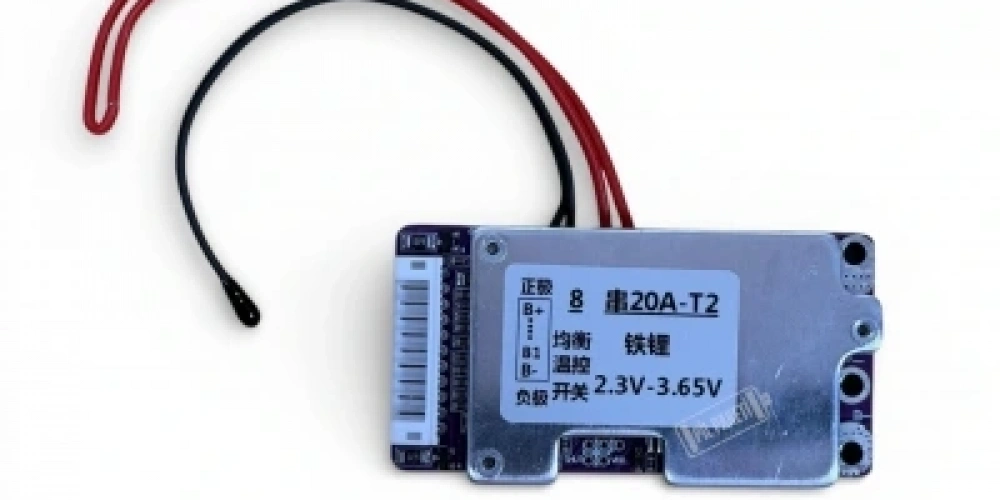

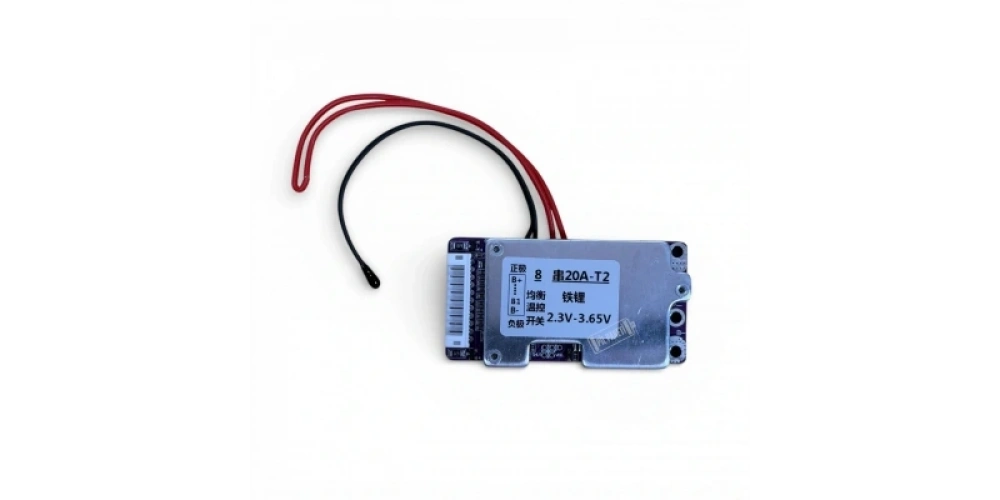

Yüksek kapasiteli batarya sistemlerinde oluşabilecek kısa devreler, saniyeler içinde pillerin ve çevresindeki donanımların zarar görmesine neden olabilir. XR serisi 8S BMS kartı, çıkış uçlarında bir anomali algıladığı an tepki hızı sayesinde enerjiyi milisaniyeler içinde keserek hücreleri korur. 20 Amperlik sürekli akım limitini aşan durumlarda devreye giren aktif güvenlik mekanizması, pillerin termal kaçak (thermal runaway) riskine girmesini engeller. Sistemin sunduğu çok katmanlı koruma yapısı, bataryaya bağlı olan inverter ve motor sürücüleri gibi değerli bileşenleri de elektriksel stresten korur. Güvenlik sınırlarının tavizsiz takibi, lityum teknolojisinin temelidir.
Sonuç olarak, XR 8S 20A LiFePO4 BMS kartı, 24V batarya projeleri için güvenliği ve fonksiyonelliği tek bir gövdede birleştiren profesyonel bir çözümdür. Balans özelliği, NTC sıcaklık takibi ve fiziksel anahtar desteği ile sistemin her an kontrol altında tutulmasını sağlayarak maksimum verimlilik vaat eder. Ayrı port mimarisi, şarj ve deşarj süreçlerini daha güvenli bir hale getirirken, 20 Amperlik kapasite orta ölçekli enerji depolama ihtiyaçlarını sorunsuz karşılar. Batarya paketlerinize entegre edeceğiniz bu zeki koruma devresi, sistemi elektriksel ve termal risklere karşı bir güvenlik kalkanı ile çevreler. Doğru donanım tercihi, enerji projelerinizde hem uzun vadeli maliyet avantajı sağlar hem de kesintisiz güce ulaşmanın en güvenilir yoludur.
Ayrı port yapısında şarj aleti nereye bağlanmalıdır?
Şarj cihazının eksi ucu C- portuna, deşarj edilecek yükün eksi ucu ise P- portuna bağlanmalıdır.
NTC sensörü montajda hücrelere temas etmeli mi?
Evet, sensörün batarya paketinin en sıcak bölgesindeki hücrelerden birine temas edecek şekilde sabitlenmesi en doğru ölçümü sağlar.
Bu kart ile 12V batarya yapılabilir mi?
Hayır, bu kart donanımsal ve yazılımsal olarak sadece 8 seri (24V) LiFePO4 bağlantı yapısı için tasarlanmıştır.
Balans işlemi ne zaman aktif olur?
Hücrelerden birinin voltajı balans eşiğine ulaştığında ve şarj işlemi devam ederken otomatik olarak devreye girer.
On-Off anahtarı bağlamazsam kart çalışır mı?
Anahtar uçları kısa devre edilirse kart sürekli aktif kalır ancak fonksiyonel kullanım için anahtar takılması önerilir.
Şarj aleti voltajı kaç olmalıdır?
8S LiFePO4 paketler için tam dolum voltajı olan 29.2V sabit gerilimli şarj cihazları kullanılmalıdır.
B- bağlantısı bataryanın neresine yapılır?
B- kablosu batarya paketinin ana negatif kutbuna (birinci pilin eksisi) bağlanmalıdır.
Kısa devre koruması sonrası sistem nasıl açılır?
Kısa devreyi giderip yükü ayırdıktan veya kısa bir süre şarj uyguladıktan sonra BMS genellikle otomatik olarak resetlenir.
Bu kart su geçirmez mi?
Hayır, kart bileşenleri açıktadır; nemden ve sudan korunması için yalıtımlı bir muhafaza içinde kullanılmalıdır.
20 Amperden fazla yük çekersem ne olur?
BMS kartı aşırı akım koruma özelliğini tetikler ve sistemi korumak adına çıkış enerjisini anlık olarak keser.
