Not: Bu ürün 4 Seri Lityum Pil Paketinde Kullanmak için uygundur. 3 Seri veya 5 Seri olarak kullanılmak istendiğinde devrede gerekli değişklikler yapılmalıdır.

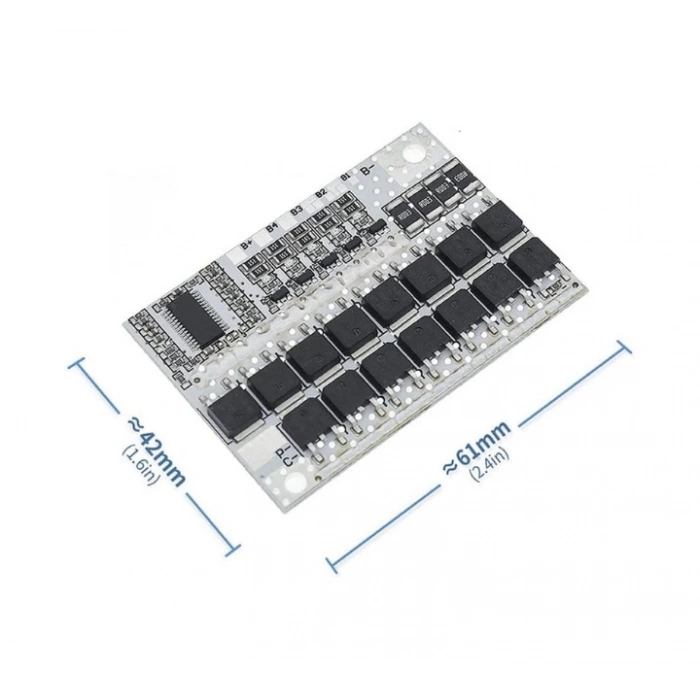

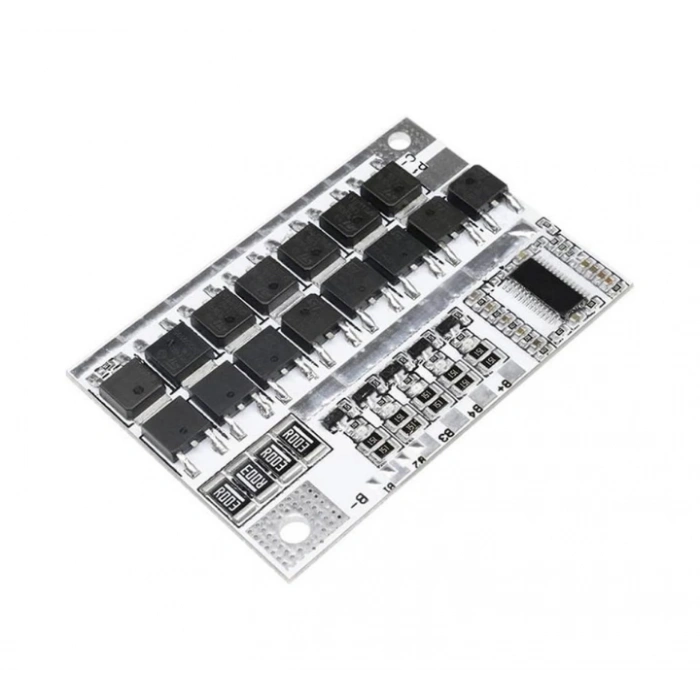

4S 100A Lityum iyon Balanslı BMS (Beyaz PCB),lityum iyon pil paketlerinin yönetimi ve dengelemesi için kullanılan bir üründür. Bu ürün, 4 seri hücreden oluşan (4S) lityum iyon pil paketlerinin güvenliğini sağlamak, hücreler arasındaki gerilim farklarını dengelemek ve aşırı şarj, aşırı deşarj gibi durumları engellemek amacıyla kullanılır.Beyaz PCB, bu Balanslı BMS'nin devre kartının rengini belirtir ve genellikle kolay görünürlük ve montaj sağlamak için tercih edilir. Balanslı BMS, enerji depolama sistemlerinde, elektrikli araçlarda, güneş enerjisi sistemlerinde ve diğer uygulamalarda lityum iyon pil paketlerinin verimli ve güvenli kullanımını desteklemek için kullanılır.Bu ürünün temel işlevleri şunlar olabilir:
- Hücreler arasındaki gerilim farklarını dengelemek ve böylece hücrelerin eşit şekilde şarj ve deşarj olmasını sağlamak.
- Aşırı şarj ve aşırı deşarj durumlarını algılayarak pil paketinin güvenliğini sağlamak.
- Hücre sıcaklıklarını izlemek ve aşırı ısınma durumlarında önlem almak.
- Pil paketinin gerilimini ve akımını kontrol etmek.
Tek hücreli aşırı şarj pil koruma voltajı: 4.21-4.29 VTek hücreli aşırı şarj pil koruma voltajı: 4,14-4,24 vTek aşırı deşarj akü koruma gerilimi: 2.72-2.88 VKısa devre korumasından çıkış: yükün serbest bırakılması.Deşarj akımı: 80A P- ve C- birleştirilirseDeşarj akımı : 60 A P- ve C- ayrı kullanılırsaŞarj akımı: 60ADenge fonksiyonu: evetAmper dengesi (akım): 60 mAHassas akım dengesi: 4.14-4.24 vAşırı yük koruma gecikmesi: 1.5-2.5 saniyeAşırı akım koruma yükü: 100AAkım koruma deşarj hakkında: 100AAşırı deşarj karşı koruma gecikmesi: 0,5-1,5 S
