Batarya Paketi Kablo Ve Konnektör Seçiminde Dikkat

Kablo ve Konnektör Seçiminin Önemi

Bir batarya paketi oluştururken en sık yapılan hatalardan biri, uygun olmayan kablo ve konnektör seçimiyle ilgilidir. Bataryadan taşınan akımın güvenli ve verimli şekilde iletilmesi için doğru malzemelerin tercih edilmesi şarttır. Yanlış seçilen kablolar aşırı ısınabilir, enerji kaybına yol açabilir veya hatta yangın riski oluşturabilir. Aynı şekilde konnektörlerin akım taşıma kapasitesi yeterli değilse, yüksek direnç nedeniyle gerilim düşüşü yaşanabilir. Bu nedenle her kablo ve konnektör, sistemin güç gereksinimlerine, ortam koşullarına ve kullanım amacına göre özenle seçilmelidir. Profesyonel batarya tasarımlarında bu seçim, güvenlik ve performans dengesinin temelini oluşturur.

Kablo Kalınlığı ve Akım Taşıma Kapasitesi

Bir batarya sisteminde en kritik parametrelerden biri kablo kesitidir. Kablo kesiti, taşınacak akıma göre belirlenmeli; aksi halde ısı artışı ve enerji kaybı meydana gelebilir. Yetersiz kesitli bir kablo, yüksek akım altında eriyebilir veya izolasyonu zarar görebilir. Akım yoğunluğu kavramı burada devreye girer; her kablo tipinin belirli bir akım taşıma sınırı vardır. Örneğin, 12 AWG kablo genellikle 20-25A arası akım için uygundur. Daha yüksek güç sistemlerinde ise 10 AWG veya 8 AWG gibi kalın kablolar tercih edilmelidir. Ayrıca kablonun uzunluğu da direnci etkiler; uzun kablolarda voltaj düşüşü artar, bu da verim kaybına yol açar. Bu nedenle hem akım hem mesafe göz önüne alınarak doğru kalınlık belirlenmelidir.

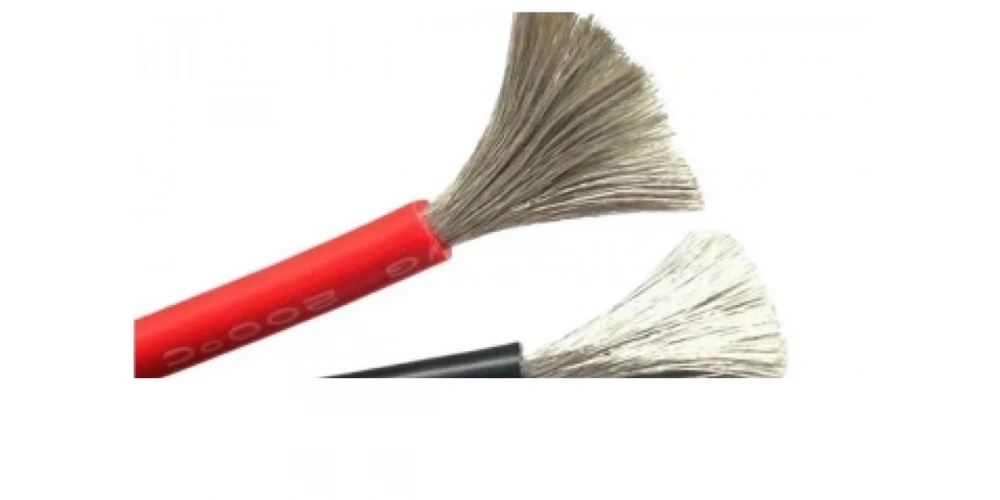

İzolasyon Malzemesi ve Esneklik

Kabloların dış kaplamasında kullanılan izolasyon malzemesi, hem güvenlik hem dayanıklılık açısından belirleyici bir faktördür. Silikon, PVC ve teflon kaplamalı kablolar, farklı sıcaklık aralıklarında farklı performanslar sergiler. Silikon kaplamalı kablolar yüksek ısıya dayanıklıdır ve genellikle 200°C’ye kadar güvenle kullanılabilir. PVC kablolar ise ekonomik ancak düşük sıcaklıklarda daha az esnektir. Batarya paketlerinde genellikle titreşimli veya dar alanlı montajlar yapıldığından, esnek kablolar tercih edilmelidir. Ayrıca izolasyon kalınlığı, kısa devre riskini azaltmak için yeterli olmalıdır. Yalıtımın aşınmaması ve UV ışınlarına karşı dayanıklı olması da özellikle dış mekan bataryalarında büyük önem taşır.

Konnektör Tipleri ve Akım Dayanımı

Doğru konnektör seçimi, batarya paketlerinin hem güvenliği hem de modülerliği açısından kritik rol oynar. Farklı konnektör tipleri, farklı akım değerlerine göre tasarlanmıştır. Örneğin, XT60 konnektörler 60A’a kadar, Anderson Powerpole konnektörler ise 100A ve üzeri akımlar için kullanılabilir. DC barrel, JST veya Tamiya konnektörler daha düşük akım gerektiren sistemlerde tercih edilir. Konnektör seçiminde dikkat edilmesi gereken bir diğer unsur, temas yüzeyinin oksidasyona karşı korumalı olmasıdır. Altın kaplama veya gümüş kaplama pinler, düşük temas direnci sağlayarak daha verimli enerji aktarımı sunar. Ayrıca konnektörlerin mekanik kilitleme özelliği, titreşimli ortamlarda bağlantının güvenli kalmasını sağlar.

Kablo Ucu Bağlantı Teknikleri

Kablo uçlarının konnektörlere bağlanmasında kullanılan yöntem, sistemin mekanik dayanıklılığını ve elektriksel verimliliğini etkiler. Lehimleme veya krimp (sıkıştırma) yöntemi en yaygın uygulamalardır. Lehimli bağlantılar sabit sistemlerde tercih edilirken, krimp bağlantılar titreşimli ortamlarda daha dayanıklıdır. Krimp işlemi, kablo tellerinin metal pime sıkıca oturmasını sağlar ve gevşeme riskini ortadan kaldırır. Bağlantı noktalarına mutlaka ısı makaronu veya izolasyon bant uygulanarak ek koruma sağlanmalıdır. Ayrıca kablo uçlarının oksitlenmesini önlemek için kalay kaplama tercih edilebilir. Profesyonel üretimlerde otomatik krimp makineleriyle yapılan bağlantılar, uzun ömür ve düşük direnç açısından en verimli çözümdür.

Kablo Düzeni ve Termal Yönetim

Bir batarya paketinde kabloların düzeni ve konumlandırılması da en az malzeme seçimi kadar önemlidir. Düzgün yerleştirilmiş kablolar, hem hava akışını hem de ısı dağılımını kolaylaştırır. Kabloların birbirine çok yakın yerleştirilmesi, ısıl birikime neden olabilir ve izolasyon malzemesinin deformasyonuna yol açabilir. Ayrıca kabloların kasaya veya diğer bileşenlere sürtünmesi, zamanla aşınma riskini artırır. Bu nedenle kabloların sabitlenmesi için kelepçeler, kanallar veya kablo tutucular kullanılmalıdır. Güç kabloları ile sinyal kabloları birbirinden ayrılmalı, elektromanyetik parazit riski azaltılmalıdır. Bu düzenleme, yalnızca güvenlik değil, aynı zamanda sistemin bakım kolaylığı açısından da büyük avantaj sağlar.

Sonuç

Batarya paketlerinde kablo ve konnektör seçimi, sistemin güvenliğini, performansını ve ömrünü doğrudan etkileyen kritik bir faktördür. Doğru kesit, kaliteli izolasyon, uygun konnektör tipi ve profesyonel bağlantı teknikleri bir araya geldiğinde, hem verimlilik hem güvenlik üst seviyeye çıkar. Dikkatli planlanmış bir kablo düzeni, ısıl riskleri azaltır ve bakım süreçlerini kolaylaştırır. Kısacası, güçlü bir batarya sistemi yalnızca kaliteli hücrelerden değil, doğru seçilmiş ve doğru monte edilmiş kablolardan da doğar.

Sık Sorulan Sorular

Kablo kesiti nasıl belirlenir?
Sistemin çekeceği maksimum akım ve kablo uzunluğu dikkate alınarak belirlenir.

Hangi kablo tipi batarya için uygundur?
Silikon kaplamalı, yüksek akım taşıyabilen esnek kablolar en uygunudur.

Konnektör seçerken nelere dikkat edilmeli?
Akım kapasitesi, mekanik dayanıklılık ve temas kalitesi göz önünde bulundurulmalıdır.

Lehimli mi krimp bağlantı mı daha iyi?
Titreşimli ortamlarda krimp bağlantılar, sabit sistemlerde lehimli bağlantılar tercih edilir.

Kablo uzunluğu neden önemlidir?
Uzun kablolar direnç ve voltaj düşüşünü artırarak verimi azaltabilir.

İzolasyon kalınlığı ne işe yarar?
Kısa devre riskini azaltır ve mekanik dayanıklılığı artırır.

XT60 konnektör ne kadar akım taşır?
Genellikle 60 amper akıma kadar güvenli çalışabilir.

Kabloların sabitlenmesi neden önemli?
Titreşim ve sürtünmeden kaynaklı izolasyon aşınmasını önler.

Yanlış konnektör seçimi neye neden olur?
Aşırı ısınma, gerilim düşüşü ve enerji kaybı meydana gelebilir.

Kablo rengi standardı var mı?
Evet, kırmızı genellikle pozitif (+), siyah ise negatif (-) hattı temsil eder.
