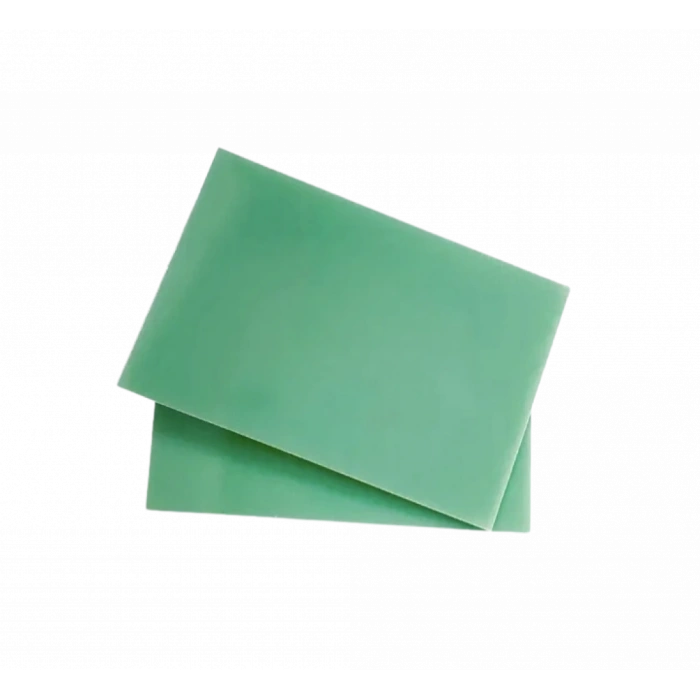

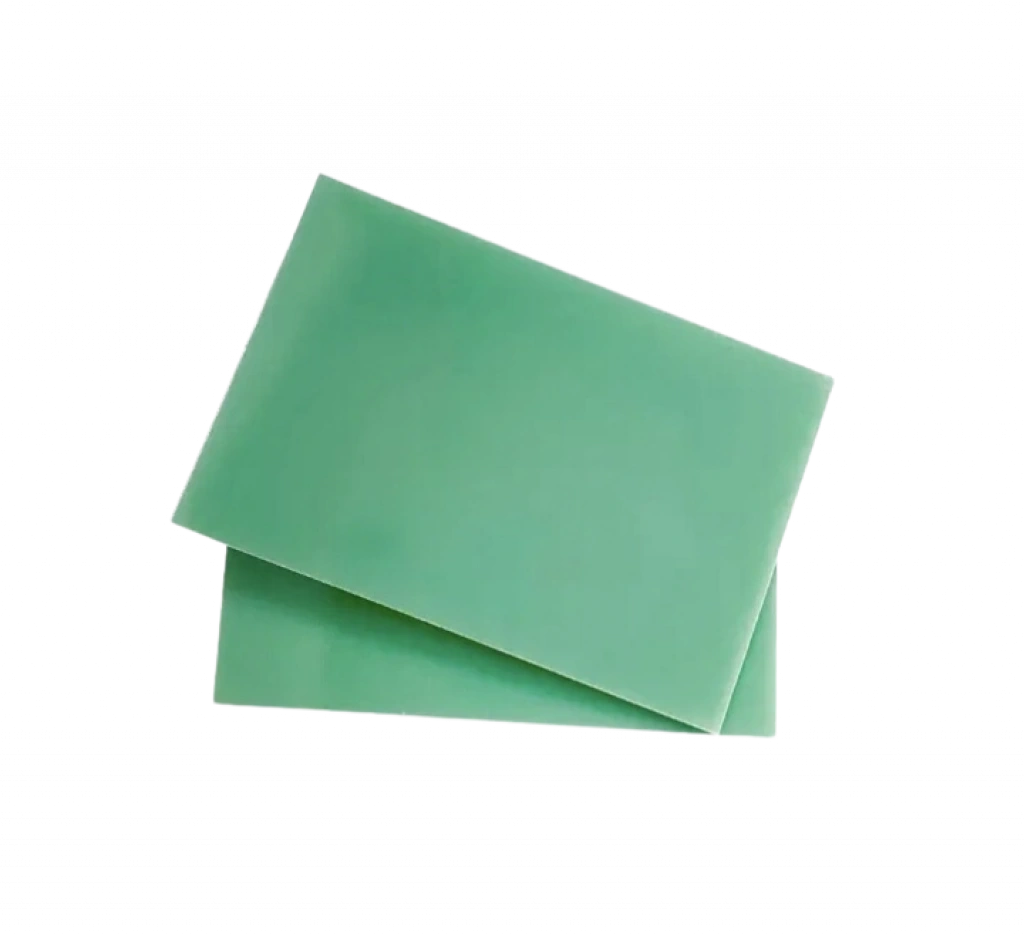

Elektronik devre tasarımları, yüksek güçlü batarya paketleri ve endüstriyel hobi projeleri, güvenliğin en üst düzeyde tutulması gereken hassas çalışmalardır. Bu güvenliği sağlamanın temel taşı ise doğru yalıtım malzemesini kullanmaktan geçer. Sertec güvencesiyle sunulan 34 x 50 cm ebatlarındaki FR4 Epoksi Yalıtım Levhası, cam elyaf dokumanın epoksi reçine ile birleştirilmesiyle oluşturulan, son derece dayanıklı ve profesyonel bir kompozit malzemedir. Piyasada genellikle yeşilimsi veya sarımtırak rengiyle bilinen bu malzeme, elektronik dünyasının "çeliği" gibidir; hem çok sağlamdır hem de elektriği asla iletmez. 0.8 mm’lik ideal kalınlığı, ona hafif bir esneklik kazandırırken, delinmelere ve kırılmalara karşı üstün bir direnç sunar. Özellikle lityum iyon pil gruplamalarında, hücreler arasında veya BMS (Batarya Yönetim Sistemi) kartlarının altında güvenli bariyer oluşturmak için kullanılır. Sıradan plastik veya karton yalıtkanların aksine, FR4 levhalar yüksek ısıya maruz kalsa bile formunu korur ve alev almaz. Projelerinizde amatör çözümler yerine bu endüstriyel standardı kullanarak, hem cihazınızın ömrünü uzatır hem de olası elektriksel kazaların önüne geçen profesyonel koruma sağlarsınız.
Yalıtım malzemelerinde kalınlık seçimi, projenin başarısı için kritik bir dengedir. Çok kalın malzemeler cihazın boyutunu gereksiz büyütürken, çok ince malzemeler fiziksel darbelere karşı yetersiz kalabilir. Bu ürünün sahip olduğu 0.8 mm kalınlık, batarya paketleri ve elektronik kutulamalar için "altın oran" olarak kabul edilir. Bu incelik, malzemenin iki pil grubu arasına veya dar kasaların içine yerleştirilirken yer kaplamamasını sağlar. Ancak inceliğine aldanmamak gerekir; cam elyaf takviyeli yapısı sayesinde inanılmaz bir sertliğe ve yırtılma direncine sahiptir. Batarya paketinizin üzerine düşebilecek metal bir cismin veya montaj sırasında oluşabilecek sivri uçlu baskıların hücrelere ulaşmasını engeller. Ayrıca bu kalınlık, malzemenin makasla (zor da olsa) veya sac makasıyla kesilebilmesine, ancak kendi kendine bükülmeyecek kadar da rijit durmasına olanak tanır. Hem mekanik mukavemet hem de yer tasarrufu arayanlar için mühendislik açısından en optimize edilmiş ölçüdür.
Hobi kullanıcıları ve atölyeler için malzeme ebatları, verimlilik açısından büyük önem taşır. Bu ürün, 34 cm eninde ve 50 cm boyunda geniş bir plaka (sheet) halinde sunulur. Bu geniş yüzey alanı, tek bir levhadan çok sayıda küçük parça çıkarabilmenize olanak tanır. Örneğin, elektrikli bisiklet bataryası yapıyorsanız, bu levhayı şeritler halinde keserek seri bağlı pil gruplarının arasına yerleştirebilirsiniz. Veya özel bir elektronik devre kartı için alt taban (substrate) olarak kullanacaksanız, ihtiyacınız olan ölçüye göre dilediğiniz gibi ebatlayabilirsiniz. Piyasada bulunan küçük ve önceden kesilmiş parçaların aksine, bu büyük plaka size özgürlük sunar. İster büyük bir güç kaynağının tabanına tek parça olarak koyun, ister CNC makinesinde işleyerek onlarca küçük pul elde edin; ekonomik kullanım ve fire vermeden kesim yapabilme avantajı, bu ebatların en büyük artısıdır.
Ürünün isminde geçen "FR" kısaltması, İngilizce "Flame Retardant" yani "Alev Geciktirici" kelimelerinin baş harflerinden gelir. Bu, malzemenin sadece bir plastik parçası olmadığını, uluslararası güvenlik standartlarına sahip olduğunu gösterir. FR4 sınıfı malzemeler, olası bir kısa devre veya aşırı ısınma durumunda alev alıp yanmak yerine, kendiliğinden sönme (self-extinguishing) özelliğine sahiptir. Batarya paketlerinde en büyük korku olan "termal kaçak" (thermal runaway) durumlarında, bu levha yangının yayılmasını yavaşlatan veya engelleyen bir kalkan görevi görür. Epoksi reçinenin yapısı gereği 130°C - 140°C seviyelerine kadar yapısal bütünlüğünü bozmadan dayanabilir. Lehimleme işlemleri sırasında havyadan gelen ısıdan etkilenmez ve erimez. Bu alev geciktirici özellik ve yüksek termal kararlılık, özellikle evde yapılan (DIY) projelerde can ve mal güvenliğiniz için vazgeçilmez bir sigortadır.
Bir yalıtım levhasının en birincil görevi, elektriği iletmemektir. Ancak yüksek voltajlı sistemlerde sıradan yalıtkanlar "ark yapma" (atlama) sorunu yaşatabilir. FR4 epoksi levha, kilovoltlar mertebesinde bile yalıtkanlığını koruyan muazzam bir dielektrik direncine sahiptir. Elektrikli araç bataryaları, güneş enerjisi inverterleri veya yüksek güçlü güç kaynakları gibi sistemlerde, iletken yüzeylerin birbirine temas etmesini kesin olarak engeller. Özellikle batarya kutuplarının üzerine veya BMS devresinin metal kasaya temas edebileceği noktalara yerleştirildiğinde, %100 elektriksel izolasyon sağlar. Nemden ve ortamdaki tozdan etkilenmeyen yapısı sayesinde, yalıtkanlık özelliğini yıllarca kaybetmez. Karton bazlı yalıtkanlar (fish paper) nemden etkilenip iletkenleşebilirken, FR4 malzeme su emilimine karşı dirençlidir. Bu sayede projenizde istenmeyen kısa devre risklerini tamamen ortadan kaldırarak sisteminizin kararlı çalışmasını garanti eder.
FR4 levhalar sert ve dayanıklı olmalarına rağmen, doğru ekipmanlarla şekillendirilmesi oldukça kolay malzemelerdir. 0.8 mm kalınlığındaki bu levhayı, atölyenizde bulunan Dremel (el motoru),dekupaj testeresi, sac makası veya giyotin makas ile kesebilirsiniz. Hatta hobi tipi CNC makinelerinde (Router) işlenerek milimetrik hassasiyette özel parçalar, contalar veya devre altlıkları üretilebilir. Fiber yapısı nedeniyle kesim sırasında toz çıkarabilir (maske takılması önerilir),ancak kesim yüzeyi temiz ve pürüzsüz olur. Delinmeye karşı dirençli olmasına rağmen matkapla kolayca delinebilir, bu da onu montaj delikleri açmak veya vida ile sabitlemek için uygun hale getirir. Projenizin şekli ne kadar karmaşık olursa olsun, bu levhayı istediğiniz forma sokabilir ve tasarımınıza entegre edebilirsiniz. Bu işleme esnekliği, onu sadece bir yalıtım malzemesi olmaktan çıkarıp, yapısal bir parça haline getirir.
Bu levha bakırlı mı?
Hayır, bu ürün çıplak FR4 epoksi levhadır, üzerinde bakır kaplama yoktur. PCB basımı için değil, yalıtım ve destek için kullanılır.
Makasla kesilebilir mi?
0.8 mm kalınlık normal makasla zor kesilir ve makası köreltebilir; ağır hizmet tipi makas, sac makası veya dremel kullanılması önerilir.
Isıya ne kadar dayanır?
Genellikle 130-140°C sıcaklıklara kadar sürekli dayanıklıdır, kısa süreli daha yüksek ısılara da direnç gösterir ve yanmaz.
Esnek midir, bükülür mü?
0.8 mm olduğu için belirli bir oranda esnektir, hafifçe bükülebilir ancak katlanamaz, zorlarsanız kırılır.
Su geçirir mi?
Hayır, epoksi ve cam elyaf yapısı sayesinde su emilimi çok düşüktür, sudan ve nemden etkilenmez.
Yapışkanlı mıdır?
Hayır, ürünün kendinden yapışkanlı yüzeyi yoktur. Sabitlemek için çift taraflı bant, epoksi veya vida kullanabilirsiniz.
Batarya puntalamada nasıl kullanılır?
Paralel ve seri pil gruplarının arasına konularak birbirlerine temas etmeleri ve kısa devre yapmaları engellenir.
3D yazıcı tablası olarak kullanılır mı?
Daha kalın modelleri (1.5mm ve üzeri) tercih edilse de, 0.8mm levha da bazı durumlarda baskı yüzeyi (G10/FR4 bed) olarak kullanılabilir.
Elektriği iletir mi?
Kesinlikle hayır. FR4 mükemmel bir yalıtkandır, elektriği iletmez.
Kesilirken toz çıkarır mı?
Evet, cam elyaf içerdiği için keserken ince toz çıkar. Solumamak için mutlaka maske kullanılmalıdır.
