FR4 Epoksi Yalıtım Levhası ile Batarya Projelerinde Endüstriyel Standartlar

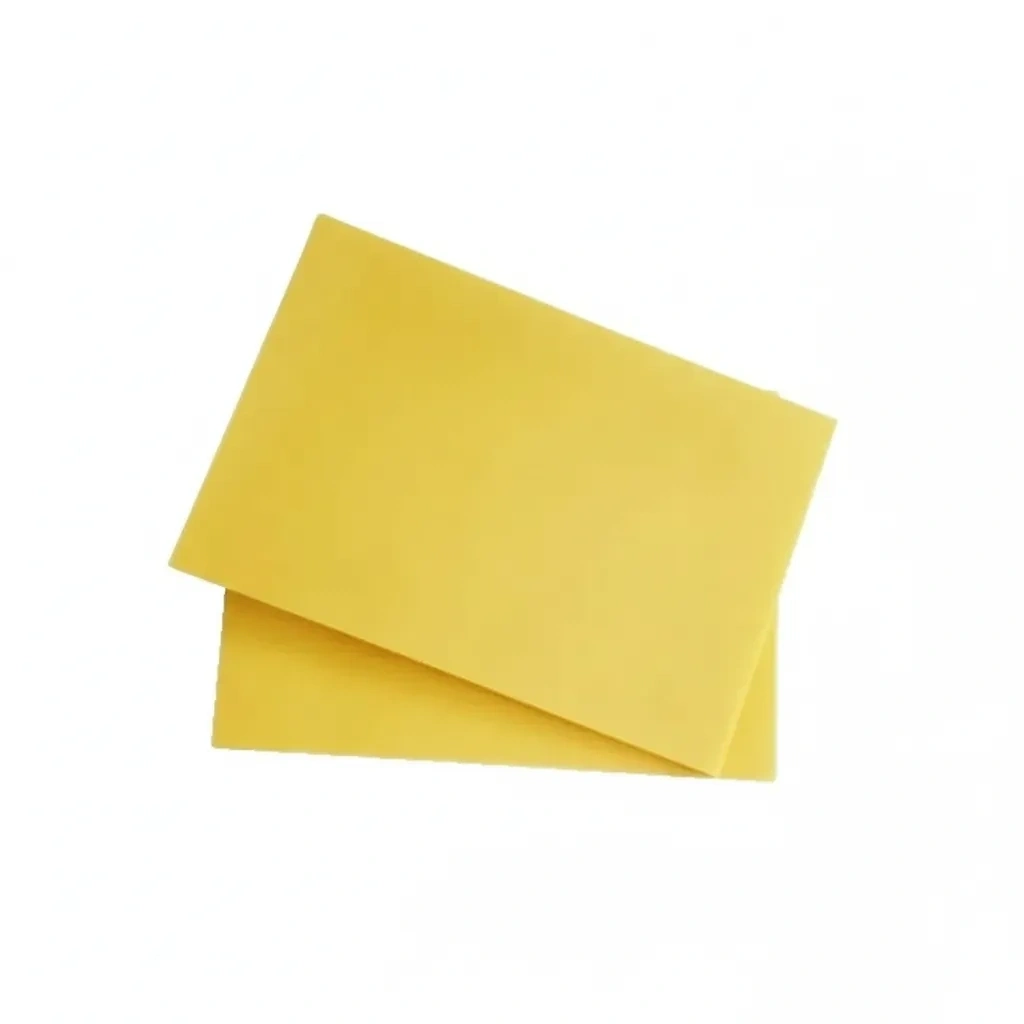

Elektronik ve batarya paketleme dünyasında güvenlik ve dayanıklılık, projenin başarısını belirleyen en temel unsurlardır. FR4 Epoksi Yalıtım Levhası, cam elyaf dokuma kumaşın epoksi reçine ile emprenye edilmesi ve yüksek basınç altında sıkıştırılmasıyla elde edilen kompozit bir malzemedir. Pilpaketi.com tarafından sunulan 40 x 50 cm ebatlarındaki ve 0.5 mm kalınlığındaki bu levha, özellikle lityum iyon batarya gruplarının montajında vazgeçilmez bir yapı taşıdır. Standart plastik veya karton yalıtkanların aksine, FR4 levhalar neme, kimyasallara ve yüksek sıcaklıklara karşı üstün bir direnç gösterir. Bu malzeme, dünya genelinde baskı devre kartlarının (PCB) ana gövdesini oluşturmasıyla tanınır; yani elektronik dünyasının en güvenilen zeminidir. Batarya paketlerinizde bu malzemeyi kullanmak, amatör bir projeyi yüksek mekanik dayanım ve profesyonel bir güvenlik seviyesine taşır. Sadece elektriksel bir izolatör olmakla kalmaz, aynı zamanda batarya hücrelerini dış darbelerden koruyan sert bir kabuk görevi görerek projenize elektriksel yalıtım konusunda kusursuz bir altyapı sağlar.
0.5 mm İdeal Kalınlık ve Yer Tasarrufu Sağlayan Tasarım
Batarya paketlerinde, özellikle elektrikli bisiklet, scooter veya dron gibi alanın kısıtlı olduğu uygulamalarda, her milimetre hayati önem taşır. Çok kalın yalıtım malzemeleri paketin hacmini gereksiz yere artırırken, çok ince malzemeler ise yetersiz koruma sağlar. 0.5 mm kalınlık, bu ikilem arasında mükemmel bir denge noktasıdır. Bu kalınlık, malzemenin makas veya giyotin makas ile kesilebilecek kadar işlenebilir olmasını sağlarken, aynı zamanda hücreler arasında veya batarya kutusu ile hücreler arasında sağlam bir bariyer oluşturacak kadar rijittir. 0.5 mm kalınlık, batarya gruplarının arasına yerleştirildiğinde kısa devre riskini ortadan kaldırır ancak paketin toplam boyutlarında göze çarpan bir büyümeye neden olmaz. Ayrıca levhanın 40 x 50 cm boyutlarında sunulması, kullanıcılara geniş bir çalışma alanı ve esnek kullanım imkanı tanır. Büyük bir batarya bloğunu tek parça halinde kaplayabilir veya küçük parçalar halinde keserek birden fazla projede kullanabilirsiniz.
Alev İletmeyen (Flame Retardant) Yapı ile Maksimum Güvenlik
FR4 ismindeki "FR" kısaltması, "Flame Retardant" yani alev geciktirici anlamına gelir. Lityum piller, doğaları gereği yüksek enerji yoğunluğuna sahiptir ve olası bir arıza durumunda yüksek ısı açığa çıkarabilirler. Standart plastikler veya yalıtım kağıtları (arpa kağıdı vb.) yüksek ısıda tutuşabilirken, FR4 levhalar kendi kendini söndürme özelliğine sahiptir. Bu özellik, olası bir termal kaçak (thermal runaway) durumunda yangının yayılmasını engellemek veya yavaşlatmak için kritik bir savunma hattıdır. Batarya paketinizin güvenliği söz konusu olduğunda, kullanacağınız malzemenin alev iletmeyen özellikte olması opsiyonel değil, zorunlu bir tercihtir. FR4 levha, UL94 V-0 yanmazlık standartlarını karşılayan yapısıyla, batarya kutusunun içinde oluşabilecek kıvılcım veya ark durumlarında güvenli bir bariyer oluşturur. Bu sayede hem batarya yatırımınızı hem de cihazın kullanıldığı ortamı koruyarak üst düzey yangın güvenliği sağlarsınız.
Mekanik Sağlamlık ve Delinme Direnci
Batarya paketleri, özellikle mobil araçlarda (elektrikli bisiklet, scooter vb.) sürekli titreşime ve fiziksel strese maruz kalır. Zamanla, nikel şeritlerin keskin kenarları veya lehim noktaları, yumuşak yalıtım malzemelerini aşındırarak delinebilir ve kısa devreye yol açabilir. FR4 epoksi levha, cam elyaf takviyeli yapısı sayesinde olağanüstü bir sertliğe ve delinme direncine sahiptir. Bu levha, sivri uçlu metal parçaların veya kablo birleşim noktalarının batarya hücresinin gövdesine temas etmesini fiziksel olarak imkansız hale getirir. Malzemenin sunduğu yüksek delinme direnci, batarya paketinizin en zorlu yol koşullarında bile elektriksel bütünlüğünü korumasını sağlar. Ayrıca, batarya bloklarının altına veya üstüne konulduğunda, paketin bükülmesini engelleyerek yapısal bütünlük kazandırır. Bu, özellikle büyük ve ağır batarya paketlerinin taşınması veya montajı sırasında hücrelerin birbirinden ayrılmasını önleyen önemli bir mekanik destektir.
Kolay İşlenebilirlik ve Atölye Dostu Kullanım
Endüstriyel sınıf bir malzeme olmasına rağmen, 0.5 mm kalınlığındaki FR4 levha, standart atölye aletleri ile rahatlıkla şekillendirilebilir. Güçlü bir teneke makası veya ağır hizmet tipi bir maket bıçağı ile istediğiniz ölçülerde kesebilirsiniz. Daha profesyonel ve hassas kesimler için ise CNC router makineleri (toz emme sistemi ile birlikte) veya lazer kesim (dikkatli havalandırma ile) yöntemleri kullanılabilir. Malzemenin bu yönü, onu "Kendin Yap" (DIY) projeleri için de son derece kolay işlenebilir hale getirir. Batarya kutunuzun şekli ne kadar girintili çıkıntılı olursa olsun, FR4 levhayı o forma uygun olarak kesip yerleştirebilirsiniz. Ayrıca epoksi bazlı olduğu için siyanoakrilat (japon yapıştırıcısı), epoksi reçineler veya silikon bazlı yapıştırıcılarla mükemmel uyum sağlar. Bu sayede levhaları birbirine yapıştırarak kalınlığı artırabilir veya batarya bloğuna sabitleyebilirsiniz. İster elde kesim yapın ister CNC kesim teknolojisi kullanın, FR4 levha her türlü üretim metoduna uyum sağlayan, kullanıcı dostu bir malzemedir.
Çok Yönlü Endüstriyel ve Hobi Uygulamaları
FR4 levhanın kullanım alanı sadece batarya paketleri ile sınırlı değildir. Yüksek dielektrik dayanımı ve mekanik sertliği, onu birçok farklı proje için ideal bir malzeme yapar. Elektronik devre tasarımlarında özel PCB altlıkları oluşturmaktan, 3D yazıcıların baskı yüzeylerine (heatbed) kadar geniş bir yelpazede kullanılır. Ayrıca transformatör yalıtımlarında, elektrik panolarında bara destek elemanı olarak veya robotik projelerde hafif ama sağlam şasiler üretmek için tercih edilir. Ancak asıl parladığı nokta şüphesiz batarya montajı uygulamalarıdır. Hücre grupları arasına seperatör olarak konulması, BMS kartının altına yalıtkan olarak yerleştirilmesi veya batarya çıkış terminallerinin (klemenslerin) montaj yüzeyi olarak kullanılması en yaygın senaryolardır. Pilpaketi.com kalitesiyle sunulan bu ürün, amatör hobi projelerinden profesyonel endüstriyel projeler ve seri üretime kadar her ölçekteki ihtiyaca cevap veren, çok amaçlı bir mühendislik malzemesidir.
Sıkça Sorulan Sorular (SSS)
FR4 levhayı makasla kesebilir miyim?
Evet, 0.5 mm kalınlığındaki levhaları kaliteli bir sac makası veya ağır hizmet tipi makaslarla kesebilirsiniz.
Bu malzeme elektrik iletir mi?
Hayır, FR4 mükemmel bir elektriksel yalıtkandır ve yüksek voltajlarda bile güvenle kullanılır.
Isıya karşı dayanıklı mıdır?
Evet, yaklaşık 130-140°C sıcaklıklara kadar yapısal bütünlüğünü korur ve alev yürütmez.
Batarya puntalarının üzerine konulabilir mi?
Evet, özellikle nikel şeritlerin üzerine veya BMS altına konularak kısa devreleri önlemek için idealdir.
Yapıştırıcı tutar mı?
Evet, epoksi, silikon veya çift taraflı bantlarla yüzeylere çok güçlü bir şekilde yapışır.
Suya karşı dayanıklı mıdır?
Evet, epoksi yapısı sayesinde nem emilimi neredeyse sıfırdır, sudan etkilenmez.
Arpa kağıdı (fish paper) ile farkı nedir?
FR4, kağıda göre çok daha sert, delinmeye daha dayanıklı ve neme karşı daha dirençlidir.
CNC makinesinde işlenebilir mi?
Evet, CNC router ile çok hassas şekillerde kesilebilir (cam tozu oluşumuna dikkat edilmelidir).
Esnek midir, bükülebilir mi?
0.5 mm olduğu için belirli bir oranda esnektir, silindir yüzeylere sarılamaz ama hafif kavis alabilir.
PCB (Baskı Devre) yapımında kullanılır mı?
Evet, üzerinde bakır kaplama olmasa da PCB'lerin ana gövde malzemesi tam olarak budur.
