4S 40A Balanslı Lion BMS (Pil Koruma Devresi)
4S 40A Balanslı Lion BMS, lityum iyon bataryalar için bir yönetim sistemidir. Bu BMS (Battery Management System),bataryaların güvenli ve verimli bir şekilde çalışmasını sağlayarak uzun ömürlü ve güvenilir bir enerji depolama çözümü sunar.Bu ürün, 4 hücreli (4S) lityum iyon bataryalar için idealdir ve 40A akım taşıma kapasitesine sahiptir. BMS'nin ana amacı, bataryaların voltajını, sıcaklığını ve şarj/deşarj durumunu sürekli olarak izlemek ve kontrol etmektir. Bu sayede bataryaların aşırı şarj, aşırı deşarj, aşırı sıcaklık gibi olumsuz durumlarla karşılaşmasını engeller ve bataryaların performansını optimize eder.4S 40A Balanslı Lion BMS'nin en önemli özelliklerinden biri hücre dengeleme işlevine sahip olmasıdır. Bu, bataryaların hücreleri arasındaki voltaj farklarını dengeleyerek hücrelerin aynı seviyede şarj edilmesini sağlar. Böylece bataryaların ömrü uzar ve performansları artar.Aşırı sıcaklık (NTC), aşırı/düşük voltaj ve aşırı akım durumlarında BMS çıkışı keserek bataryayı korur; ekran veya haberleşme arayüzü yoktur.4S 40A Balanslı Lion BMS, güneş enerjisi sistemleri, elektrikli araçlar, elektrikli bisikletler, enerji depolama sistemleri gibi birçok uygulama alanında kullanılabilir. Güvenilirlik ve performansı ile bu BMS, lityum iyon bataryaların güvenli ve verimli bir şekilde kullanılmasını sağlamak için ideal bir seçenektir.
Dört Hücreli Güvenli Yönetim

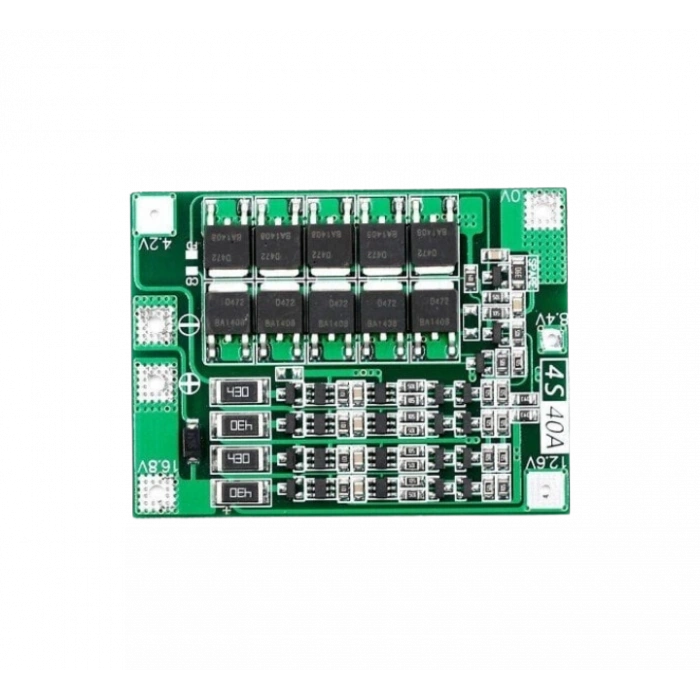

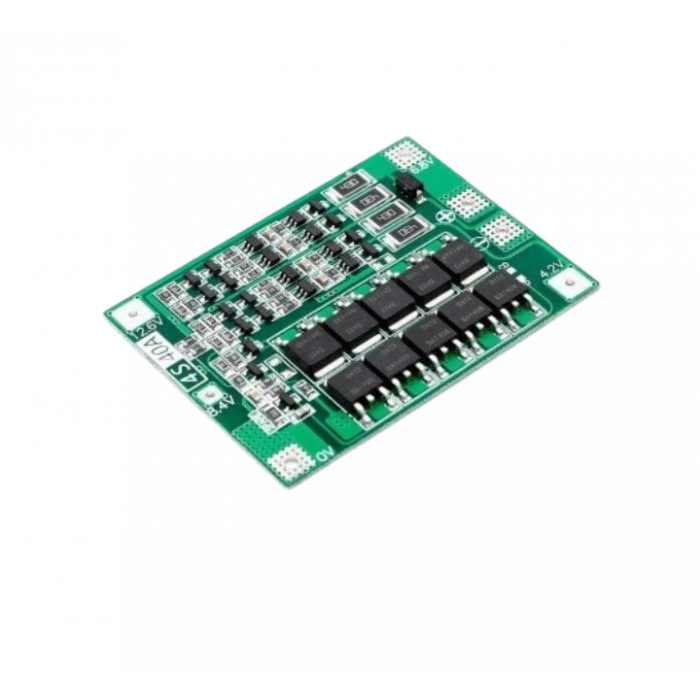

Bu OEM lityum-iyon BMS, 4 S yapıdaki paketlerde voltaj, akım ve sıcaklık gözetimini tek kartta toplar. 14,8 V nominal (16,8 V tam dolu) sistemler için tasarlanan devre, her hücreyi ayrı ayrı izleyerek denge sağlar. Hücre başına voltaj kayması milivolt mertebesine indiğinden, paket kapasitesinin tamamı kullanılabilir. Endüstriyel kalite yeşil PCB, lehim pedlerinde kalay kaplama ile güçlü mekanik tutunma sunar. Böylece titreşimli uygulamalarda bile güven kaybı yaşanmaz.
40 A Sürekli Akım Kapasitesi
Kart, düşük RDS(on) MOSFET grubu sayesinde 40 A sürekli deşarjı destekler; kısa süreli darbe akımları da 80 A seviyesine kadar tolere edilir. Bu performans, elektrikli bisiklet motorları, taşınabilir inverterler, mobil UPS ve yüksek güçlü LED sistemleri gibi talepkâr yüklerde voltaj düşümü olmadan kararlı enerji sağlar. Kalın bakır yol tasarımı, ısıl yoğunluğu geniş alana yayarak sıcak nokta oluşumunu sınırlar. Bu ısıl yönetim, komponent ömrünü uzatır ve yüksek akım senaryolarında istidar sunar.
Entegre Pasif Balanslama
Kart üzerinde yerleşik pasif dengeleme dirençleri bulunur; hücreler arasındaki voltaj farkı 50–70 mA civarında akım çekerek telafi edilir. Bu dengeleme işlemi, uzun süreli şarj beklemelerinde bile voltaj sapmasını aşağı çeker. Balans devresi, hücre ömrünün eş zamanlı tükenmesine yardımcı olur ve kapasite kaybını geciktirir. Böylece paket, yüzlerce döngü sonrasında dahi aynı performans profilini sunar ve kullanıcı sık denge bakımı ihtiyacı yaşamaz.
Çok Katmanlı Koruma Sistemi
BMS mikrodenetleyicisi, aşırı şarj (≈4,25 V),aşırı deşarj (≈2,7 V),aşırı akım ve kısa devre durumlarını milisaniyeler içinde tespit eder. İkili NTC sensör opsiyonu, hücre çekirdeğiyle MOSFET sıcaklığını ayrı ayrı takip eder. Sıcaklık 60 °C üzerine çıktığında akım kademeli düşürülür; 70 °C’de çıkış tamamen kesilir. Ters kutba karşı dahili mos-direnç köprüsü, yanlış bağlantı riskini minimize eder. Bu koruma mimarisi, hücre kimyasının stabil sınırlar içinde kalmasını garanti eder.
Kolay Montaj ve Evrensel Uyum
Lehim pedleri, B-, C- ve P- terminalleri ile balans hatları belirgin UV baskı ile etiketlenmiştir; böylece kurulum sırasında hata payı azalır. Kart boyutları (yaklaşık 65 × 45 mm) dar batarya kutularına sığacak formdadır. M3 montaj delikleri, cıvata veya nylon stand-off kullanımına izin vererek titreşime dirençli sabitleme sağlar. Kablo yönlendirme yuvaları, iç düzeni korur ve kapak kapanışında iletkenlerin kıvrım hasarını önler.
Geniş Uygulama Alanı
4S 40 A BMS; elektrikli scooter bataryaları, güneş enerjili depolama modülleri, taşınabilir güç istasyonları, model hobi araçları, balıkçılık için kullan-çek inverter sistemleri ve DIY kamp aydınlatma projelerinde güvenilir enerji yönetimi sunar. Düşük iç direnç, seri veya paralel paket kaskadlarında voltaj kararlılığını destekler. Yeşil PCB’nin mat lehim maskesi, nemli iklimlerde korozyonu engeller ve kart ömrü boyunca verim korur.
Sık Sorulan Sorular
- Bu BMS kaç hücre destekler?
- Dört seri bağlanmış lityum-iyon hücre (4 S) desteklenir.
- Sürekli akım limiti nedir?
- Kart 40 A sürekli, yaklaşık 80 A kısa süreli akıma dayanır.
- Balans akımı kaç mA?
- Yaklaşık 50–70 mA pasif dengeleme akımı uygulanır.
- Şarj akımı sınırı nedir?
- Güvenli şarj için 20–25 A aralığı önerilir.
- Koruma gerilim eşikleri?
- Aşırı şarj ≈4,25 V/hücre, aşırı deşarj ≈2,7 V/hücre.
- Kısa devre nasıl algılanıyor?
- MOSFET akım sensörü milisaniyelik tepkiyle çıkışı keser.
- Boyutları nelerdir?
- Yaklaşık 65 mm × 45 mm × 9 mm kalınlığındadır.
- Çalışma sıcaklığı nedir?
- -20 °C ila +70 °C arası stabil performans sunar.
- Ters bağlantı koruması var mı?
- Evet, dahili mos-direnç köprüsü yanlış polariteyi engeller.
- Hangi projelerde kullanabilirim?
- E-bisiklet, güneş depolama, UPS, model araç ve saha aydınlatması gibi 14–16 V sistemlerde uygundur.
