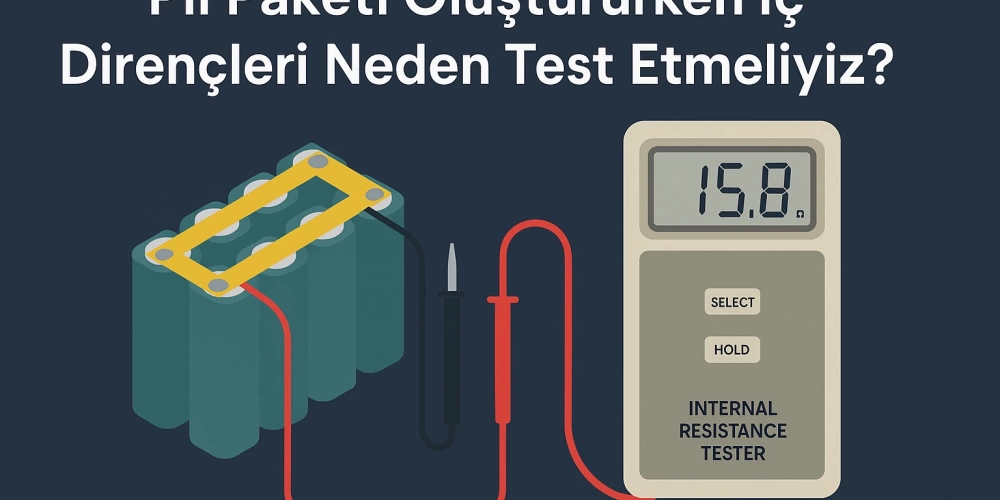

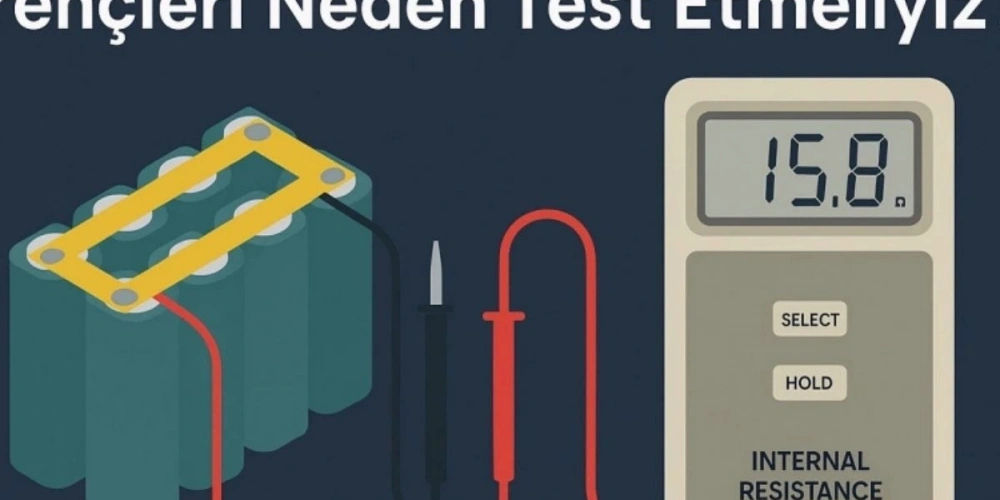

Pil Paketi Oluştururken İç Dirençleri Neden Test Etmeliyiz?
Pil paketlerinde uzun ömür, yüksek verim ve güvenlik için yalnızca kapasiteye bakmak yetmez. İç direnç (IR) testi; hücre eşleştirme, ısınma kontrolü ve BMS dengesini doğrudan etkiler.
İç Direnç (IR) Nedir?
İç direnç, pilin içerisinde akım akarken enerji kaybına sebep olan elektriksel dirençtir. Düşük IR daha az ısınma ve daha yüksek akım kapasitesi demektir; yüksek IR ise performans kaybı, dengesizlik ve güvenlik riskleri doğurabilir.
- Düşük ve uyumlu IR: Verimlilik ↑, ısınma ↓, ömür ↑
- Yüksek IR: Gerilim düşümü ↑, ısınma ↑, kapasite ve güç ↓
Neden Ölçmeliyiz? 5 Temel Sebep
- Doğru hücre eşleştirmesi: Benzer IR değerlerine sahip hücreler birlikte yaşlanır; paket dengesi korunur.
- Performans: Yüksek akımda gerilim çökmesi azalır, güç çıkışı stabil kalır.
- Güvenlik: Yüksek IR’li hücreler aşırı ısınır; erken tespit yangın riskini azaltır.
- BMS üzerindeki yük: Dengeleme akımı ve süreleri kısalır, verim artar.
- Maliyet: Arızalı/hatalı hücreler montaj öncesi elenir; iade/servis maliyeti düşer.
RC3563 ile İç Direnç Nasıl Ölçülür? (Adım Adım)
- Şarj durumu (SOC) hazırlığı: Hücreleri %40–60 SOC aralığına getirin ve en az 30 dk dinlendirin.
- Cihazı hazırlayın: RC3563’ü açın; gerekiyorsa REL / ZERO fonksiyonuyla prob ofsetini sıfırlayın.
- Bağlantı: Kelvin klipsiyle pozitif/negatif kutuplara temas ettirin; teması sabitleyin, oynatmayın.
- Ölçüm: Ekrandaki mΩ değerini not alın. Her hücre için en az 2–3 tekrar yapıp ortalama alın.
- İşleme: Aynı model/parti hücreleri IR’e göre sıralayıp gruplandırın; paketleri benzer IR’li hücrelerden kurun.
Hangi Değerler “Uygun” Sayılır?
Kesin eşikler hücre kimyasına, kapasiteye ve üretici tavsiyesine göre değişir. Pratik kural: aynı paket içinde hücreler birbirine mümkün olduğunca yakın IR göstermelidir (tipik amaç ±10% veya üretici tavsiyesi).
| Durum | Ne Anlatır? | Ne Yapmalı? |
|---|---|---|
| IR diğerlerinden belirgin yüksek | Yaşlanma, hasar, üretim farkı veya kötü temas | Teması kontrol edin; gerekirse hücreyi yedek havuza alın |
| IR dağılımı geniş | Parti karışık, depolama/yaş farklı | IR’e göre sınıflandırın; homojen alt gruplar oluşturun |
| Tüm IR’ler beklenenden yüksek | Düşük SOC, soğuk ortam, prob ofseti | SOC/ısıyı normalize edin; cihazı ZERO ile sıfırlayın |
RC3563 İç Direnç Ölçüm Cihazı →
Uygun BMS Kartları →
Sık Yapılan Hatalar ve Çözüm Önerileri
- Yalnızca kapasiteye bakmak: IR ölçülmeden eşleştirilen hücreler kısa sürede dengesizleşir.
- 2 telli ölçüm/klips teması zayıf: Temas direnci sonucu şişmiş IR okuması alırsınız → 4 telli ölçün.
- Soğuk/çok sıcak ortam: Sıcaklık IR’yi etkiler → mümkünse oda sıcaklığına yakın ortamda ölçün.
- Farklı parti karışıklığı: Aynı partiden, yakın üretim tarihli hücrelerle çalışın; IR’e göre sınıflandırın.
- SOC farklılığı: %40–60 SOC’e hizalayın; ölçüm öncesi dinlendirin.
SSS
İç direnç tek başına yeterli mi?
Hayır. Kapasite, IR, özdeş model/parti ve sağlamlık testleri birlikte değerlendirilmelidir.
IR ile kapasite arasında nasıl bir ilişki var?
Genelde yüksek IR, yük altında daha fazla gerilim düşümü ve daha düşük kullanılabilir kapasite demektir. Hücre yaşlandıkça IR artma eğilimindedir.
Farklı kimyaları aynı pakete koyabilir miyim?
Önerilmez. Gerilim penceresi, IR ve sıcaklık davranışları farklıdır; dengesizlik ve güvenlik riski doğar.
Sonuç
İç direnç testi, profesyonel pil paketi üretiminin vazgeçilmez adımıdır. Doğru ölçüm ve akıllı eşleştirme ile daha güvenli, verimli ve uzun ömürlü paketler elde edersiniz. Pilpaketi.com’da hücreleri montaj öncesi titizlikle test ediyor, müşterilerimize güven veren çözümler sunuyoruz.
RC3563 İç Direnç Ölçüm Cihazını şimdi inceleyin ve kendi üretiminizde farkı görün.
