Not: Bu ürün, sadece 2 Seri Lityum İyon Pil Paketinde Kullanmak için uygundur. Farklı Serilerde Kullanılamaz.

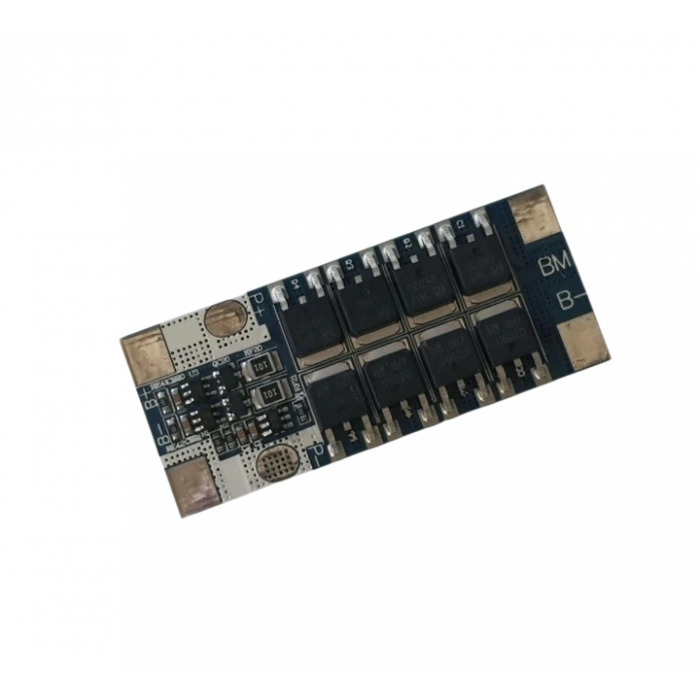

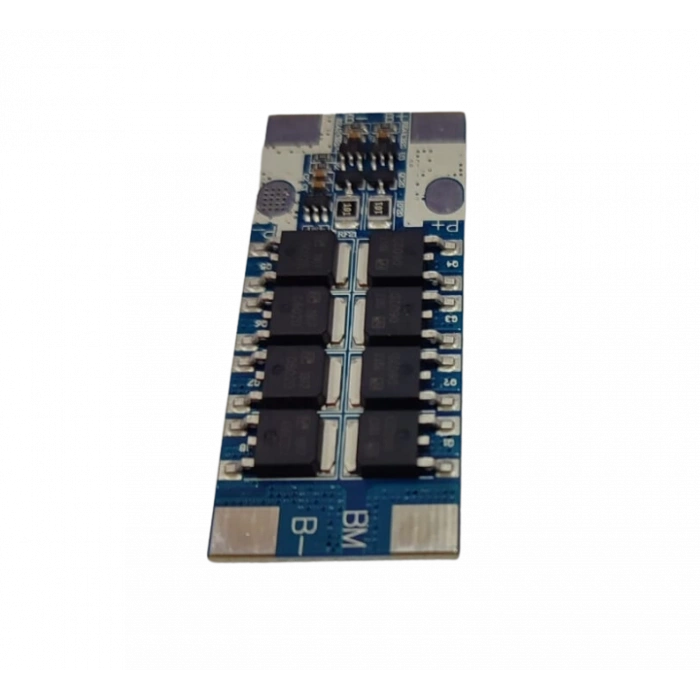

TDT 2S 20 Amper Balanslı Li-ion BMS
TDT 2S 20 Amper Balanslı Li-ion BMS (Battery Management System),lityum iyon bataryaların güvenli ve etkili bir şekilde yönetimini sağlayan bir elektronik kontrol sistemi olarak kullanılan bir üründür. Bu sistem, lityum iyon bataryaların voltajını izler, dengeleme yapar, aşırı şarj, aşırı deşarj, aşırı akım gibi riskli durumları engeller ve batarya performansını optimize eder.TDT 2S ifadesi, bu BMS'nin 2 seri hücreye (2S) sahip bataryalar için tasarlandığını gösterir. 20 Amper ise, BMS'nin maksimum deşarj akımını ifade eder. Bu değer, bataryanın ne kadar akım sağlayabileceğini ve ne kadar hızlı boşalabileceğini belirler.Balanslama özelliği, bataryadaki her bir hücrenin voltajını dengelemek için kullanılır. Lityum iyon bataryalarda hücreler arasında gerilim farkları oluşabilir ve bu farklar, bataryanın performansını düşürebilir ve ömrünü kısaltabilir. BMS, hücreler arasındaki gerilim farklarını izler ve gerektiğinde dengeleme işlemi yaparak bataryanın tüm hücrelerinin eşit şekilde şarj edilmesini sağlar.Bu tür bir BMS, çeşitli uygulamalarda kullanılabilir. Örneğin, elektrikli araçlarda, enerji depolama sistemlerinde, taşınabilir elektronik cihazlarda ve güneş enerjisi sistemlerinde kullanılabilir. TDT 2S 20 Amper Balanslı Li-ion BMS, lityum iyon bataryaların güvenliğini sağlamak ve performansını optimize etmek için tasarlanmış bir seçenektir.
TDT 2S 20A Lityum iyon Bataryalar için Balanslı BMS Teknik Özellikleri;
- 2 seri lityum iyon pil
- Model: TDT-8021-2S-BLN
- Boyut: 55*15*3.5MM
- Aşırı Şarj Tespit Voltajı: 4.25v-4.3v
- Aşırı Deşarj Tespit Voltajı : 2.4v-3.0v
- Balans Akımı : 30mA
- Balans Voltajı : 4.17
- Pik Akım: 30A-50A
- Sürekli Çalışma Akımı: 20A
TDT 2S 20 Amper Balanslı Lityum İyon BMS ile Güvenli Enerji
İki seri (7.4V - 8.4V) lityum iyon batarya paketleri için özel olarak geliştirilen TDT 2S 20 Amper Balanslı BMS, kompakt yapısı ve yüksek güvenlik özellikleriyle öne çıkmaktadır. Batarya yönetim sistemleri (BMS) pillerin sadece voltajını korumakla kalmaz, aynı zamanda her bir hücrenin performansını en üst düzeye çıkarır. Bu model, özellikle balans fonksiyonu ile donatılmış olup, iki hücre arasındaki gerilim farklarını minimize ederek sistemin dengeli çalışmasını sağlar. Enerji yönetimi projelerinizde pillerinizin ömrünü uzatmak ve patlama/yanma gibi riskleri tamamen ortadan kaldırmak için bu koruma devresi en kritik bileşenlerden biridir.
20 Amper Sürekli Akım Gücü ve Pik Akım Performansı
TDT 2S BMS, 20 Amperlik sürekli deşarj akımı desteği ile orta ölçekli güç gereksinimlerini karşılamak üzere tasarlanmıştır. Devrenin anlık (pik) akım kapasitesi ise 30A ile 50A aralığına kadar çıkarak motor ilk kalkış anlarında veya ani yüklenmelerde sistemin kapanmasını engeller. Sürekli çalışma akımının 20A olması, bu kartın el aletlerinden RC araçlara kadar geniş bir yelpazede kullanılabilmesini sağlar. Üzerindeki yüksek kapasiteli komponentler, akım geçişi sırasında oluşan ısınmayı kontrol altında tutar. Düşük iç dirençli yapısı sayesinde pillerden gelen güç, ısıya dönüşmeden doğrudan yüke aktarılarak verimlilik maksimize edilir.
Entegre Balans Fonksiyonu ile Hücreler Arası Kusursuz Denge
Batarya paketlerinde zamanla hücreler arasında kimyasal farklılıklardan kaynaklı voltaj dengesizlikleri oluşabilir. Bu kartta bulunan 30mA balans akımı, şarj işlemi sırasında gerilimi yüksek olan hücreyi dengeleyerek her iki hücrenin de aynı voltajda (4.17V - 4.2V) dolmasını sağlar. Dengeli şarj işlemi, batarya paketinin toplam kapasitesinin tam verimle kullanılmasını garanti altına alır. Balans özelliği bulunmayan kartlarda bir hücre tam dolduğunda şarj kesilirken diğer hücre boş kalabilir; ancak TDT 2S Balanslı BMS bu sorunu kökten çözerek batarya çevrim ömrünü binlerce döngü boyunca korur.
Gelişmiş Aşırı Şarj ve Deşarj Koruma Eşikleri
Lityum iyon pillerin hassas kimyasal yapısını korumak için voltaj sınırları hayati önem taşır. Bu BMS kartı, hücre başına 4.25V-4.3V seviyesine ulaşıldığında aşırı şarj korumasını devreye sokarak akımı keser. Aynı şekilde, pil gerilimi 2.4V-3.0V bandına düştüğünde ise derin deşarj koruması aktifleşerek pilin geri döndürülemez hasar almasını önler. Voltaj denetimi, bataryanın her zaman güvenli çalışma bölgesinde kalmasını sağlar. Bu hassas eşik değerleri, hem pillerin fiziksel güvenliğini sağlar hem de kapasite kayıplarını minimuma indirerek uzun yıllar boyunca stabil bir enerji kaynağı sunar.
Kompakt Tasarım ve İnce Form Faktörü Avantajı
Dar alanlarda montaj kolaylığı sağlaması için tasarlanan 55*15*3.5mm boyutlarındaki bu kart, pil bloklarının yanına veya üzerine kolayca yerleştirilebilir. Ultra ince yapısı, taşınabilir elektronik cihazlarda yer tasarrufu sağlarken projenin toplam ağırlığını da etkilemez. Kart üzerindeki bağlantı noktaları, şarj ve deşarj işlemleri için kullanıcıya esneklik sunan pratik terminaller şeklinde dizayn edilmiştir. Montaj kolaylığı sayesinde seri üretim süreçlerinde hata payını düşürür ve lehimleme işlemlerini hızlandırır. Küçük boyutuna rağmen barındırdığı güçlü koruma katmanları, mühendislik harikası bir tasarımın ürünüdür.
Geniş Kullanım Alanları ve Çok Yönlü Uygulamalar
7.4V nominal gerilimli sistemlerin olduğu her yerde TDT 2S 20A BMS güvenle tercih edilebilir. Bluetooth hoparlörlerden tıbbi cihazlara, kablosuz haberleşme sistemlerinden solar aydınlatma ürünlerine kadar geniş bir uygulama yelpazesi mevcuttur. Dayanıklı yapısı sayesinde titreşimli ortamlarda ve değişken sıcaklıklarda dahi kesintisiz koruma sağlar. Hobi amaçlı pil grubu yapanlardan endüstriyel çözüm üretenlere kadar herkes için uygun olan bu kart, batarya paketinizi bir "akıllı batarya" haline dönüştürür. Ürünün sunduğu kararlılık, son kullanıcının batarya arızalarıyla karşılaşma ihtimalini neredeyse sıfıra indirir.
Sık Sorulan Sorular
Bu kartı 3S veya 4S batarya paketlerinde kullanabilir miyim?
Hayır, bu kart sadece 2 seri (2S) lityum iyon batarya paketleri için tasarlanmıştır.
Balans özelliği tam olarak ne zaman çalışmaya başlar?
Hücre voltajı yaklaşık 4.17V seviyesine ulaştığında ve hücreler arası fark oluştuğunda dengeleme başlar.
Kartın üzerindeki P+ ve P- uçları hem şarj hem deşarj için mi?
Evet, bu modelde şarj ve deşarj işlemleri genellikle aynı (Common Port) terminaller üzerinden yapılır.
Li-Po (Lityum Polimer) pillerle uyumlu mudur?
Evet, Li-Po pillerin voltaj değerleri Li-ion ile aynı olduğu için tam uyum sağlar.
Kısa devre koruması sonrası kartı nasıl açarım?
Kısa devre durumunu düzelttikten sonra karta kısa süreli bir şarj voltajı vererek korumayı kaldırabilirsiniz.
Sürekli 20 Amper çekmek karta zarar verir mi?
Hayır, kart 20A sürekli akımı taşıyacak şekilde üretilmiştir ancak havalandırmaya dikkat edilmelidir.
Bağlantı şemasını yanlış yaparsam kart bozulur mu?
Evet, BMS kartları ters bağlantıya veya yanlış voltaj girişlerine karşı hassastır; dikkatli olunmalıdır.
Balans akımının 30mA olması yeterli midir?
Küçük ve orta ölçekli pil paketleri (örneğin 2-10 Ah arası) için 30mA dengeleme akımı gayet yeterlidir.
Bu kartla matkap bataryası yenileyebilir miyim?
Eğer matkabınız 7.2V-8.4V aralığında çalışıyorsa ve 20A akım yeterliyse kullanabilirsiniz.
Şarj voltajı olarak kaç Volt uygulamalıyım?
2S sistemler için standart şarj voltajı 8.4V olan uygun bir lityum şarj aleti kullanılmalıdır.
