Not: Bu ürün, sadece 2 Seri Lityum İyon Pil Paketinde Kullanmak için uygundur. Farklı Serilerde Kullanılamaz.

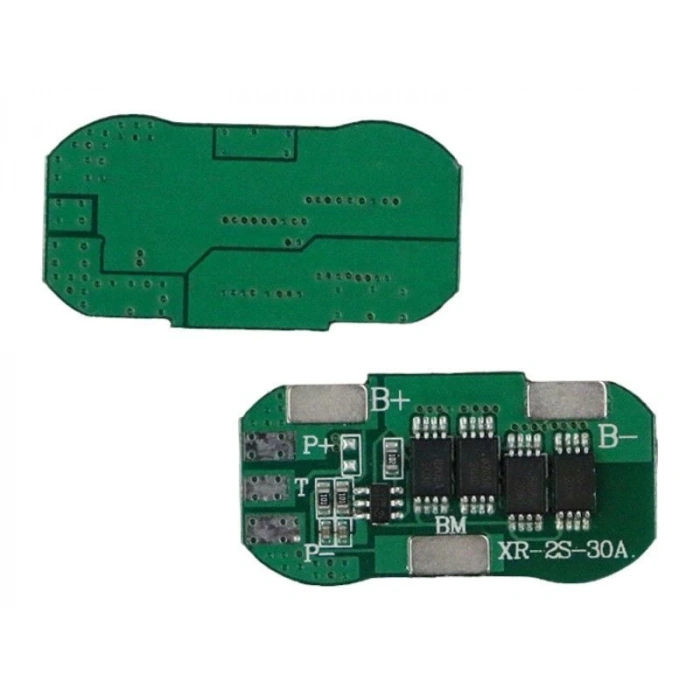

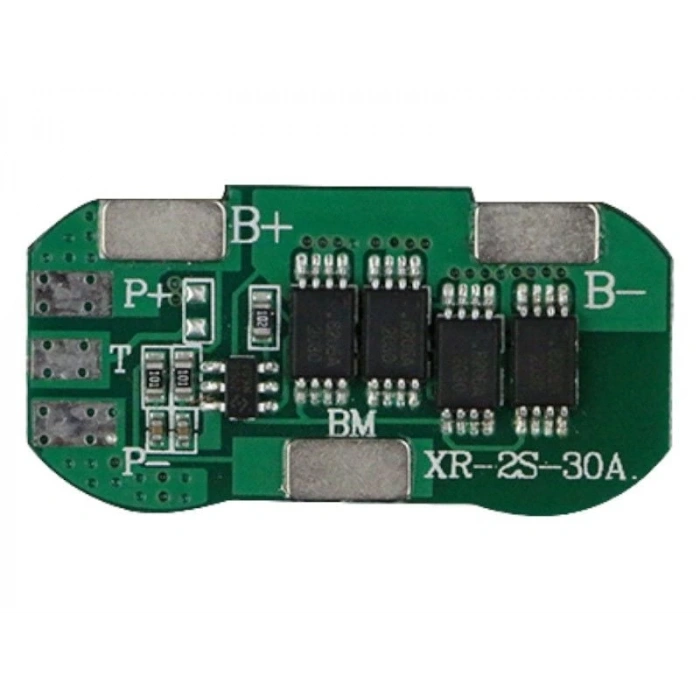

2S 10A 18650 için Batarya Koruma Kartı (BMS) NTC'liB+ : 2S bataryanın (+) ucu
B- : 2S bataryanın (-) ucu
BM : 2S bataryanın ortak birleşme ucu
P+ : Şarj / Deşarj (+)
P- : Şarj / Deşarj (-)
T : 10K ohm NTC
30x16x2mm
Sürekli Deşarj Akımı : 10A
Pik Deşarj Akımı: 20A
Kesme VOltajı : 2,35V (pil bazında)
Release Voltajı : 2,9V (pil bazında)
Aşırı Şarj Gerilimi : 4,25V

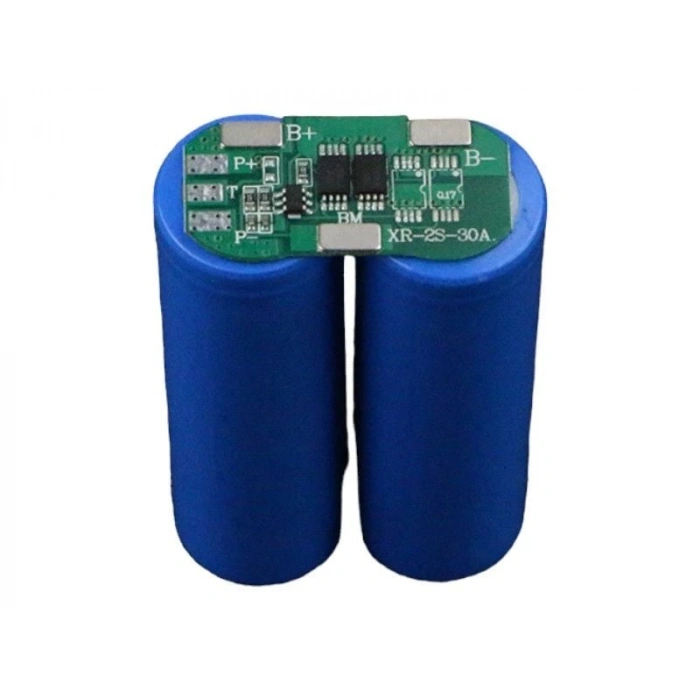

XR 2S 10A Lityum İyon BMS: 7.4V Batarya Grupları İçin Kompakt Güvenlik
Lityum iyon batarya teknolojileri, sundukları yüksek enerji yoğunluğu ile taşınabilir cihazların vazgeçilmez bir parçasıdır. Ancak bu hücrelerin uzun ömürlü ve güvenli çalışabilmesi için hassas bir denetim mekanizmasına ihtiyaç duyulur. Pilpaketi.com tarafından sunulan XR 2S 10A Lityum İyon BMS, 7.4V nominal gerilime sahip 2 serilik batarya paketlerini yönetmek üzere optimize edilmiştir. 10 Amperlik sürekli deşarj kapasitesi, özellikle telsizler, taşınabilir ses sistemleri ve orta ölçekli robotik projeler için gereken kararlı akımı sağlar. Üzerinde yer alan NTC desteği ile bataryanızın sadece bir enerji kaynağı değil, aynı zamanda akıllı bir sistem olarak çalışmasını sağlayarak hücre sağlığını her saniye gözetim altında tutar.
10 Amper Sürekli Deşarj ve Verimli Güç Yönetimi
Küçük ve orta ölçekli projelerde akım yönetimi, hem kartın hem de pillerin sağlığı için kritiktir. XR 2S BMS, üzerinde bulunan yüksek kaliteli MOSFET mimarisi sayesinde 10 Amperlik sürekli akım taşıma kapasitesini güvenli bir şekilde sürdürür. 7.4V nominal gerilimle birleşen bu güç, yaklaşık 74-80 Watt tepe değerine kadar olan yükleri besleyebilecek kapasitededir. Kart üzerindeki bileşenler, enerji iletimi sırasında oluşan iç direnci minimize ederek ısı üretimini kontrol altında tutar. Bu sayede, bataryadan çekilen enerjinin büyük bir kısmı kayıpsız bir şekilde sisteme aktarılırken, devrenin termal stres altına girmesi engellenerek operasyonel verimlilik en üst düzeye çıkarılır.
NTC Isı Sensörü Desteği ile Akıllı Termal Koruma
Lityum iyon hücrelerin performansı ve güvenliği doğrudan çalışma sıcaklığına bağlıdır; bu nedenle kontrolsüz ısı artışı hücreler için kalıcı hasar riski taşır. Modül üzerinde yer alan harici NTC sıcaklık sensörü, batarya bloklarının ısısını sürekli ölçerek kritik eşiklerin aşılmasını engeller. Eğer batarya grubu çalışma sırasında aşırı yüklenme veya dış etkenler sebebiyle ısınırsa, BMS sistemi akımı anında keserek termal emniyet sağlar. Bu özellik, özellikle dar alanlarda hava sirkülasyonunun düşük olduğu batarya kutuları için hayati bir sigorta görevi görür. Sensörün sağladığı hassas denetim, pillerin kimyasal yapısının aşırı sıcaklık nedeniyle bozulmasını önleyerek batarya paketinizin çevrim ömrünü koruma altına alır.
Çok Kademeli Güvenlik Protokolleri ve Donanımsal Koruma
XR serisi profesyonel koruma modülü, lityum hücrelerin kimyasal sınırlarını korumak için çok katmanlı güvenlik algoritmaları ile donatılmıştır. Aşırı şarj, aşırı deşarj, aşırı akım ve kısa devre koruması kartın ana işlemcisinde donanımsal olarak yer alır. Hücre başına voltaj limitleri aşıldığında veya çıkış terminallerinde bir elektriksel anomali algılandığında, sistem milisaniyeler içinde tepki vererek akımı keser ve hücre izolasyonunu sağlar. Bu hızlı yanıt kabiliyeti, lityum tabanlı sistemlerde yaşanabilecek yangın veya fiziksel hasar risklerini önleyen en önemli savunma mekanizmasıdır. Pilpaketi.com tarafından sunulan bu çözüm, batarya yatırımınızı harici arızalara karşı tam anlamıyla korur.
Kompakt Tasarım ve Maksimum Montaj Esnekliği
Batarya paketlerinin iç hacmi genellikle sınırlı olduğundan, koruma kartının boyutları montaj kolaylığı açısından büyük önem taşır. XR 2S 10A, modern ve minimalist yapısı sayesinde en dar batarya kutularına ve cihaz içindeki kısıtlı yuvalara zahmetsizce entegre edilebilir. Ürün üzerindeki net işaretlemeler ve lehimleme noktaları, kullanıcılar için kurulum kolaylığı sunarak montaj hatalarını minimize eder. PCB üzerindeki koruyucu kaplama, neme karşı direnç göstererek zorlu çalışma koşullarında bile uzun ömürlü bir performans sergiler. Kartın hafifliği, özellikle taşınabilir projelerde toplam ağırlığı artırmadan yüksek güvenlikli bir enerji yönetimi sağlar.
7.4V Li-ion Sistemlerde Teknik Uyumluluk ve Stabilite
Bu BMS kartı, 3.6V - 3.7V nominal gerilime sahip lityum iyon hücrelerin karakteristik voltaj eğrilerine tam uyum sağlayacak şekilde programlanmış gerilim eşiklerine sahiptir. Hücre başına şarj kesme (4.25V) ve deşarj kesme (2.50V) voltajları, pillerin asla aşırı yüklenmemesini veya derin deşarja düşmemesini garanti eder. 2S yapısı, özellikle telsiz aküleri ve ölçüm cihazları gibi stabil enerji gerektiren uygulamalarda yüksek verimlilik sunar. Kartın kendi kendine harcadığı statik akımın çok düşük olması, bataryanın uzun süre kullanılmadığı durumlarda bile paket sağlığının korunmasına yardımcı olur. Li-ion teknolojisinin sunduğu kapasite, XR BMS'in hassas denetimiyle birleşerek güvenilir bir güç kaynağı oluşturur.
Sık Sorulan Sorular
Bu BMS kartı LiFePO4 piller ile uyumlu mudur?
Hayır, bu kart sadece nominal voltajı 3.6V-3.7V olan Lityum İyon veya Lityum Polimer hücreler için tasarlanmıştır.
10 Amper sürekli deşarj değeri anlık olarak aşılabilir mi?
Kalkış anlarındaki tepe akımları için kısa süreliğine aşılabilir ancak sürekli kullanımda 10A sınırı geçilmemelidir.
NTC sensörü batarya paketinin neresine yerleştirilmelidir?
Sensör, paket içerisindeki ısı değişiminin en yoğun olduğu merkezdeki hücrelerin yüzeyine sıkıca temas ettirilmelidir.
7.4V (2S) Lityum İyon sistem için şarj cihazı voltajı ne olmalıdır?
2S lityum paketlerin tam dolum voltajı olan 8.4V çıkışlı bir lityum iyon şarj cihazı kullanılmalıdır.
Bu BMS kartı balans (eşitleme) özelliğine sahip midir?
Ürün açıklamasında aksi belirtilmedikçe bu kompakt model balanssız olup, dengeli kaliteli hücrelerle kullanılması önerilir.
BMS montajında kablo sıralaması neden hayati önem taşır?
Yanlış sıralama kartın işlemcisini kalıcı olarak yakabilir; bağlantı her zaman eksi (B-) uçtan başlayarak sırayla yapılmalıdır.
Kısa devre koruması devreye girdiğinde kart nasıl sıfırlanır?
Kısa devre durumu giderildikten sonra şarj girişine kısa süreli voltaj verilmesi sistemi tekrar aktif eder.

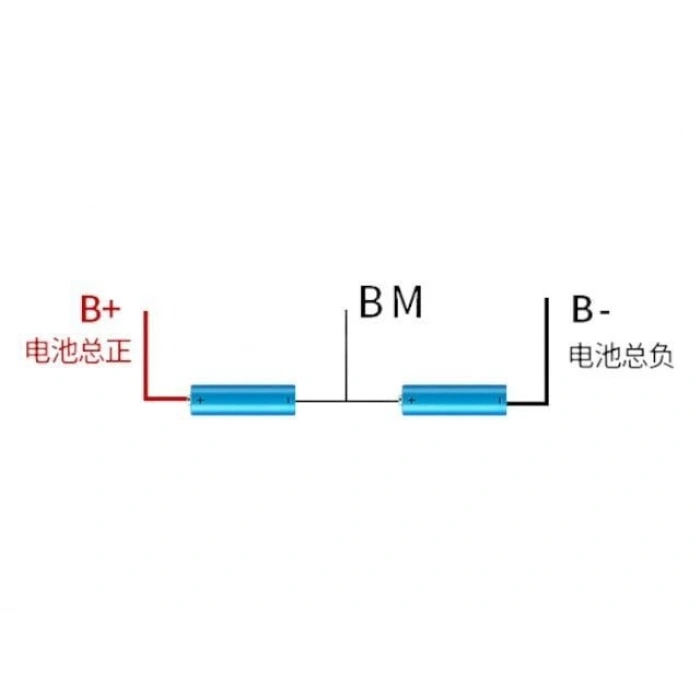

B-, BM ve B+ terminalleri neyi ifade eder?
B- batarya eksisine, B+ batarya artısına, BM ise iki hücre arasındaki seri bağlantı noktasına bağlanır.
Bu BMS ile kaç wattlık bir motor veya cihaz beslenebilir?
7.4V nominal gerilimde 10A üzerinden yaklaşık 74 Watt güce kadar olan yükleri güvenle besleyebilirsiniz.
BMS kartı tamamen su geçirmez midir?
Kart neme karşı koruyucu kaplamaya sahiptir ancak su geçirmez değildir; uygun bir koruyucu kutu içinde kullanılmalıdır.
