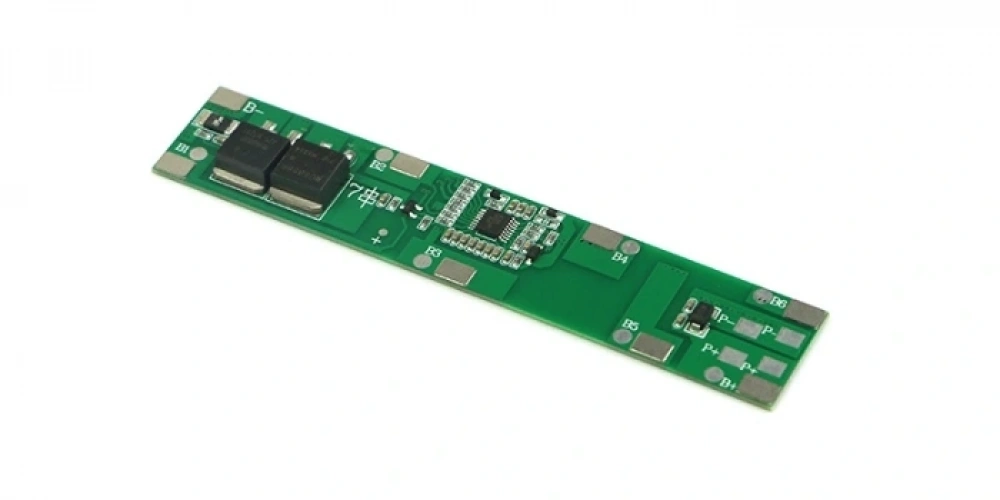

Lityum iyon batarya paketlerinin uzun ömürlü ve emniyetli bir şekilde çalışabilmesi için batarya yönetim sistemleri hayati bir rol üstlenir. XR 7S 8A 2MOS koruma kartı, yedi adet lityum iyon pilin seri bağlanmasıyla oluşturulan 25.2V ve 29.4V sistemler için özel olarak geliştirilmiş bir denetim ünitesi olarak görev yapar. Kart üzerinde yer alan iki adet yüksek performanslı MOSFET (2MOS),enerji iletimi sırasında stabiliteyi artırırken devre verimliliği sağlayarak batarya paketinin sağlıklı bir şekilde yönetilmesine imkan tanır.
Yedi seri bağlantılı sistemlerde hücrelerin voltaj dengesini korumak, paketin toplam performansını doğrudan etkiler. XR 7S 8A modeli, her bir hücreyi saniyeler içinde defalarca tarayarak pillerin voltaj eşiği dışına çıkmasını engeller. Özellikle şarj işlemi sırasında hücrelerin 4.25V seviyesini aşmasını durduran bu sistem, pillerin aşırı ısınmasını önleyerek hücre sağlığı açısından kritik bir güvenlik bariyeri oluşturur.
Bu koruma kartı, 8 Amperlik sürekli deşarj kapasitesiyle özellikle düşük güç tüketen taşınabilir enerji çözümleri ve hobi projeleri için optimize edilmiştir. Küçük ölçekli elektrikli süpürge bataryaları, düşük torklu robotik sistemler veya 24V ile çalışan aydınlatma projeleri için yeterli güç çıkışını sağlar. Kompakt yapısı sayesinde alanın kısıtlı olduğu batarya kutularında kolayca konumlandırılabilmesi, bu kartı teknik projeler için pratik bir çözüm haline getirmektedir.
Lityum pillerin tamamen boşalması, kimyasal yapılarına geri dönülemez zararlar verebilir. XR 7S 8A BMS ünitesi, voltaj belirli bir sınırın altına düştüğünde akımı keserek deşarj koruması sağlar ve hücrelerin "ölü" duruma gelmesini engeller. Aynı zamanda, çıkış terminallerinde meydana gelebilecek olası bir kısa devre durumunda devrenin mikrosaniyeler içinde tepki vererek akımı kesmesi, hem pilleri hem de bağlı olan cihazı yangın riskine karşı korur.
Yüksek voltajlı ancak düşük akımlı sistemlerde 2MOS mimarisi, kartın hem ekonomik hem de işlevsel kalmasını sağlar. İki adet MOSFET üzerinden geçen akım, devrenin termal dengesini koruyacak şekilde yönetilir. Bu donanımsal yapı, kartın orta seviye yükler altında bile kararlı çalışma ısısında kalmasına yardımcı olurken, enerji kaybını minimuma indirerek batarya kapasitesinden en yüksek verimin alınmasını destekler.
BMS devrelerinin kurulumu sırasında yapılacak bir hata, devrenin üzerindeki hassas kontrol entegrelerinin zarar görmesine neden olabilir. Montaj işlemine her zaman batarya paketinin ana negatif ucu olan B- hattından başlanmalı ve sırasıyla ara voltaj bağlantıları (B1'den B6'ya kadar) yapılarak en son B+ hattı tamamlanmalıdır. Bağlantı noktalarında kaliteli lehimleme teknikleri kullanılması, yüksek voltaj geçişi sırasında oluşabilecek direnç farklarını ve hatalı voltaj okumalarını önler.
XR 7S 8A 2MOS lityum iyon BMS koruma kartı, 24V ile 29.4V aralığındaki düşük akımlı projeleriniz için güvenilir ve kompakt bir yönetim çözümüdür. Aşırı şarj, aşırı deşarj ve kısa devre korumalarıyla pillerinizin ömrünü güvence altına alırken, 2MOS yapısıyla stabil bir enerji akışı sunar. Özellikle ev tipi küçük aletlerin batarya yenileme işlemlerinde ve 24V hobi elektroniği uygulamalarında, sunduğu hassas voltaj denetimi ve emniyet protokolleri ile batarya yatırımlarınızı koruyan en verimli bileşenlerden biri olarak öne çıkar. Doğru pil seçimi ve titiz montaj ile birleştiğinde, uzun ömürlü ve emniyetli bir enerji kaynağı oluşturmanıza yardımcı olur.
7S BMS hangi voltaj aralığında çalışır?
Nominal 25.2V ve tam şarjlı durumda 29.4V olan lityum iyon paketleri için uygundur.
8 Amper akım matkap çalıştırır mı?
Genellikle hayır; matkaplar başlangıçta yüksek deşarj akımı çeker, 8A bu yükü karşılamayabilir.
Bu kartta balans özelliği var mı?
XR 7S 8A 2MOS modeli genellikle balanssız bir koruma kartıdır, sadece voltaj ve akım koruması sağlar.
Şarj voltajı kaç volt olmalıdır?
7S batarya paketleri için 29.4V sabit voltajlı lityum şarj cihazı kullanılmalıdır.
BMS kartı neden voltaj vermiyor?
Bağlantı sıralaması yanlış yapılmış olabilir veya pillerden biri koruma voltajı eşiğinin altına düşmüştür.
2MOS olmasının avantajı nedir?
Düşük akımlı devrelerde daha az yer kaplar ve maliyet etkin bir koruma sağlar.
Kısa devre koruması sonrası kart nasıl resetlenir?
Hata giderildikten sonra şarj girişinden kısa süreli voltaj verilerek kartın koruma modu açılabilir.
Hangi tip pillerle uyumludur?
3.7V nominal gerilime sahip tüm 18650, 21700 ve lityum polimer hücrelerle tam uyumlu çalışır.
Kablolama sırası neden önemlidir?
Yanlış sıra, kart üzerindeki hassas çiplerin anlık voltaj farkı sebebiyle yanmasına yol açabilir.
LiFePO4 pillerle kullanılabilir mi?
Hayır, bu kart 3.7V lityum iyon kimyası için üretilmiştir; LiFePO4 pillerin voltajları farklıdır.
