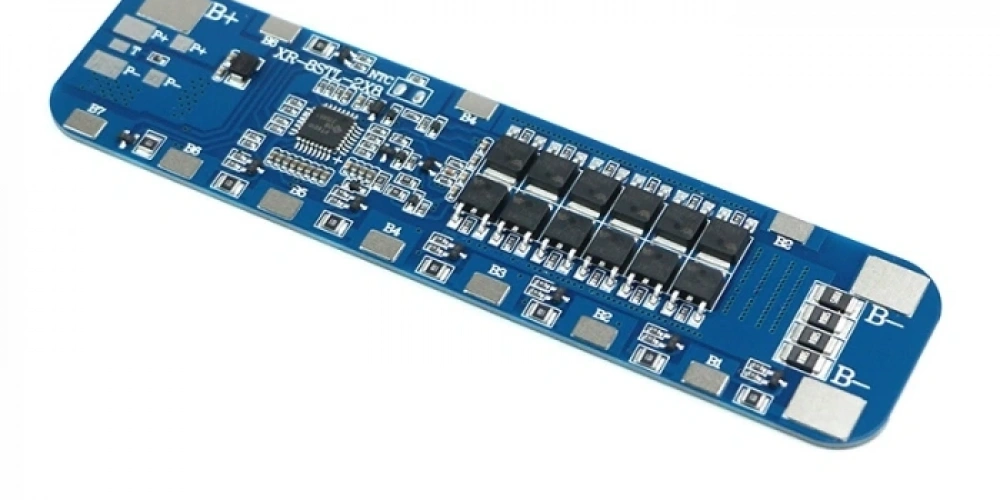

Lityum iyon batarya paketlerinin sağlıklı bir şekilde çalışabilmesi için her bir hücrenin voltaj değerlerinin belirli sınırlar içinde kalması hayati önem taşır. XR 8S 10A 4MOS koruma kartı, sekiz adet lityum iyon pilin seri bağlanmasıyla oluşturulan 28.8V ile 33.6V aralığındaki sistemler için geliştirilmiş bir yönetim ünitesi olarak görev yapar. Kart üzerinde yer alan dört adet yüksek performanslı MOSFET (4MOS),akım iletimi sırasında oluşabilecek direnci düşürerek sistemin daha istikrarlı performans sergilemesine yardımcı olur.
Sekiz seri bağlantılı batarya paketlerinde, bir tek hücrenin bile dengesizleşmesi tüm sistemin verimliliğini düşürebilir. XR koruma kartı, her bir hücreyi saniyeler içinde binlerce kez tarayarak pillerin aşırı şarj olmasını veya geri dönülemez bir hasara neden olacak kadar deşarj edilmesini engeller. Bu sürekli voltaj denetimi, batarya paketini oluşturan lityum hücrelerin kimyasal yapısını koruyarak bataryanın erken yaşlanmasının ve kapasite kaybı yaşamasının önüne geçer.
Bu BMS kartı, 10 Amperlik sürekli deşarj kapasitesiyle özellikle düşük ve orta güç gerektiren taşınabilir enerji projeleri için optimize edilmiştir. 24V-33V aralığında çalışan elektrikli süpürge bataryaları, düşük torklu robotik sistemler ve hobi amaçlı enerji istasyonları için yeterli güç çıkışını sağlar. 10 Amperlik sınır, sistemin kompakt kalmasına imkan tanırken, cihazların ihtiyaç duyduğu enerji verimliliği standartlarını karşılayarak stabil bir kullanım sunar.
Batarya paketlerinde oluşabilecek en büyük risklerden biri olan kısa devre, hücrelerin hızla ısınmasına ve ciddi güvenlik sorunlarına yol açabilir. XR 8S 10A BMS kartı, çıkış terminallerinde meydana gelen bir hata durumunda akım akışını milisaniyeler içinde keserek pilleri ve bağlı olan ekipmanları koruma altına alır. Ayrıca, bataryanın tamamen boşalmasını engelleyen deşarj koruması, lityum hücrelerin "ölü" duruma gelmesini engelleyen kritik bir emniyet katmanıdır.
Yüksek akımların yönetildiği devrelerde ısı oluşumu kaçınılmaz bir fiziksel süreçtir; ancak 4MOS teknolojisi bu süreci başarıyla kontrol altında tutar. Yükü dört farklı transistöre dağıtan bu mimari, termal kararlılık sunarak kartın aşırı ısınmasını engeller. Bu donanımsal özellik, devrenin yoğun kullanım altında bile kararlı çalışma ısısında kalmasını sağlayarak performans kayıplarını ve erken komponent arızalarını minimize eder.
BMS devrelerinin doğru çalışabilmesi için pillerle olan fiziksel bağlantının hatasız ve belirli bir düzenle yapılması şarttır. Montaj işlemine her zaman batarya paketinin ana negatif ucu olan B- hattından başlanmalı ve sırasıyla ara voltaj bağlantıları (B1'den B7'ye kadar) yapılarak en son B+ hattı tamamlanmalıdır. Bağlantı noktalarında kaliteli lehim veya nikel şerit kullanılması, direnç kayıplarını önleyerek devrenin pilleri en doğru şekilde analiz etmesine imkan tanır.
XR 8S 10A 4MOS lityum iyon BMS koruma kartı, 28.8V ile 33.6V aralığındaki batarya paketleriniz için hem ekonomik hem de güvenilir bir yönetim çözümüdür. 4MOS donanımı sayesinde ısı yönetimini başarıyla gerçekleştirirken; aşırı şarj, aşırı deşarj ve kısa devre korumalarıyla pillerinizin ömrünü güvence altına alır. Özellikle orta ölçekli robotik projeler, ev tipi elektrikli aletlerin batarya yenileme işlemleri ve taşınabilir güç üniteleri için sunduğu kompakt yapı ve stabil akım desteği, projeleriniz için uzun ömürlü bir enerji altyapısı oluşturmanıza yardımcı olur. Doğru hücre seçimi ve titiz montaj teknikleriyle birleştiğinde, bu kart batarya yatırımlarınızı koruyan en verimli bileşenlerden biri olarak öne çıkar.
8S BMS hangi voltajlarda çalışır?
Nominal 28.8V - 29.6V ve tam dolu durumda 33.6V olan lityum iyon paketleri için uygundur.
10 Amper akım matkap çalıştırır mı?
Genellikle hayır; el aletleri başlangıçta yüksek deşarj akımı çeker, 10A bu yükü karşılamayabilir.
Bu kartta balans özelliği var mı?
XR 8S 10A 4MOS modeli genellikle balanssız bir koruma kartıdır, sadece voltaj ve akım emniyeti sağlar.
Şarj voltajı kaç volt olmalıdır?
8S lityum iyon sistemler için 33.6V sabit voltajlı bir şarj cihazı kullanılmalıdır.
BMS kartı neden çıkış voltajı vermiyor?
Bağlantı sıralaması yanlış yapılmış olabilir veya pillerden biri koruma voltajı eşiğinin altındadır.
4MOS olmasının sağladığı avantaj nedir?
Daha fazla MOSFET, yükün dağıtılmasını sağlayarak devrenin daha az ısınmasına ve daha uzun ömürlü olmasına imkan tanır.
Kısa devre koruması sonrası kart nasıl resetlenir?
Hata giderildikten sonra şarj girişinden kısa süreli voltaj verilerek kartın koruma modu genellikle açılabilir.
Hangi tip pillerle uyumludur?
3.7V nominal gerilime sahip tüm 18650, 21700 ve lityum polimer hücrelerle tam uyumludur.
Kablolama sırası neden önemlidir?
Yanlış sıra, kart üzerindeki kontrol entegresinin anlık voltaj farkı sebebiyle yanmasına yol açabilir.
LiFePO4 pillerle kullanılabilir mi?
Hayır, bu kart 3.7V lityum iyon kimyası için üretilmiştir; LiFePO4 pillerin voltaj aralıkları farklıdır.
