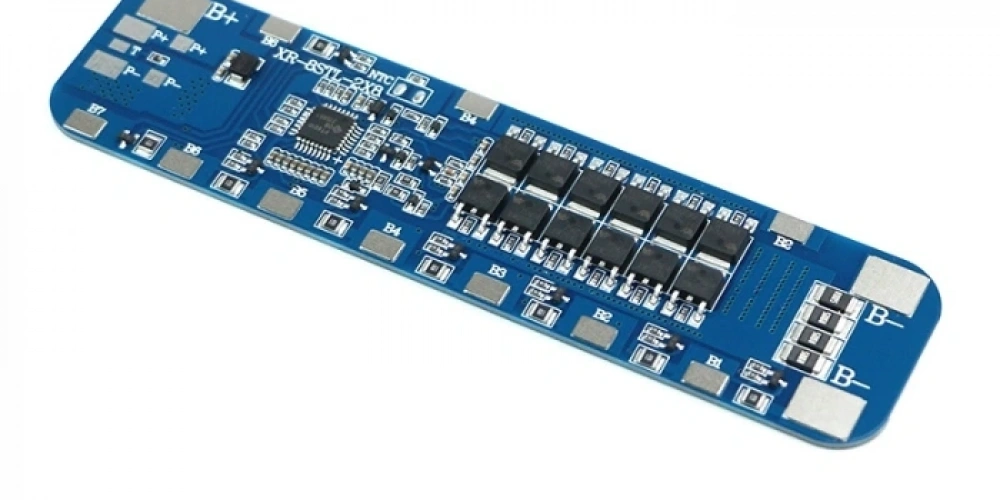

XR 8S 20A 8MOS, 8 seri bağlı LiFePO4 hücrelerden oluşan (25,6 V nominal, 29,2 V tam dolu) batarya paketleri için balanslı bir koruma kartıdır. Her hücrenin voltajını izler; aşırı şarj, aşırı deşarj, aşırı akım ve kısa devre durumlarında çıkışı keser.
Montaja batarya paketinin ana eksi ucu olan B- hattından başlanır; ardından B1–B7 ara uçları sırasıyla, en son B+ hattı bağlanır. Sökme işlemi ters sırayla yapılır. Yük ve şarj cihazı P- (ortak port) ucuna bağlanır; doğrudan B- ucuna bağlanmaz.
8S LiFePO4 paketler için 29,2 V sabit voltajlı (CC/CV) LiFePO4 şarj cihazı kullanılmalıdır. 33,6 V lityum iyon şarj cihazı bu karta ve LiFePO4 hücrelere uygun değildir.
8S LiFePO4 paket hangi voltajlarda çalışır?
Nominal 25,6 V; tam dolu 29,2 V; boş durumda yaklaşık 20–22 V.
Bu kart lityum iyon paketle kullanılır mı?
Hayır. Koruma voltajları LiFePO4 içindir; lityum iyon hücrelerde aşırı şarj koruması doğru çalışmaz.
BMS çıkış vermiyorsa ne yapmalıyım?
Bağlantı sırasını ve hücre voltajlarını kontrol edin; kart koruma modundan çıkması için kısa süre şarj cihazına bağlanması gerekebilir.
