Not: Bu ürün, sadece 4 Seri Lifepo4 Pil Paketinde Kullanmak için uygundur. Farklı Serilerde Kullanılamaz.

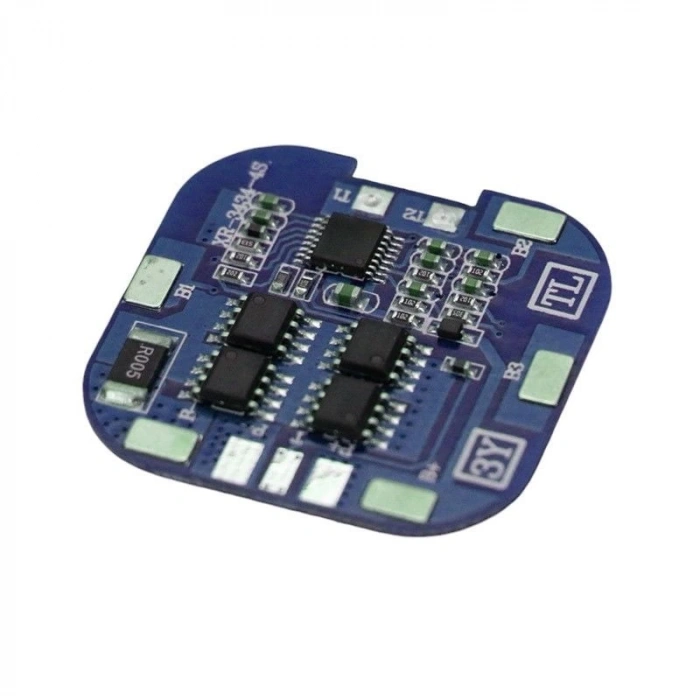

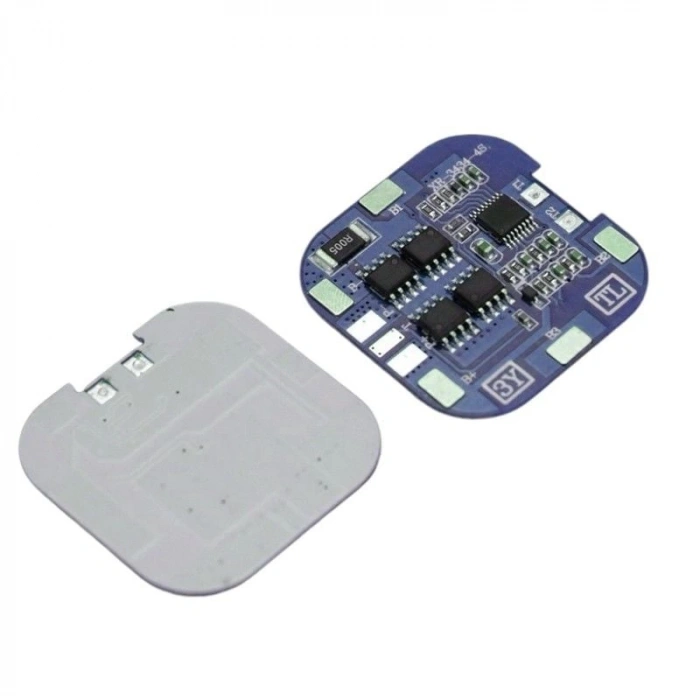

XR 4S 10A BMS LiFePO4 Batarya Koruma Devresi NTC'li
XR 3434-4S
IC : CM1041-GT (datasheet)
Ölçüler: 34*34*3.0mm
Sürekli akım : 8-10A
Anlık akım : 20A
Şarj akımı : 5A
iç Direnç : 20 mili Ohm
Çalışma akımı : 30uA
Aşırı Şarj Kesme Voltajı : 3,65V
Aşırı Deşarj Kesme Voltajı : 2.32V - Recovery 2,56V
Şarj voltajı : 14,4V
Bağlantı Bilgisi:
B- : 0V
B1 : +3,2V
B2 : +6,4V
B3 : +9,6V
B+ : +12,8V
P+ : Şarj Deşarj +
P- : Şarj Deşarj -
T: NTC
XR LiFePO4 BMS 4S 10A Kare: 12V Enerji Depolama Sistemlerinde Güvenli Yönetim
Lityum Demir Fosfat (LiFePO4) teknolojisi, sunduğu yüksek çevrim ömrü ve üstün termal kararlılık sayesinde günümüzde enerji depolama çözümlerinin vazgeçilmez bir parçası haline gelmiştir. Pilpaketi.com tarafından sunulan XR LiFePO4 BMS 4S 10A Kare, 12.8V nominal gerilime sahip 4 serilik batarya paketlerini denetlemek üzere geliştirilmiş profesyonel bir kontrol ünitesidir. Kare form faktörü sayesinde özellikle kompakt batarya kutularına ve dar montaj alanlarına kusursuz uyum sağlar. 10 Amperlik sürekli deşarj kapasitesi, düşük güç gerektiren aydınlatma sistemlerinden küçük ölçekli güneş enerjisi ünitelerine kadar ihtiyaç duyulan enerji akışını hassasiyetle yönetir. Modern donanım mimarisiyle donatılan bu modül, pillerinizin ömrünü uzatırken kullanıcı için en üst düzeyde operasyonel emniyet standartlarını devreye sokar.
10 Amper Sürekli Deşarj ve Verimli Güç Dağıtımı
Bu BMS modelinin kalbinde yer alan yüksek kaliteli bileşenler, 10 Amperlik akımı sürekli olarak taşıyabilecek şekilde optimize edilmiştir. 12.8V nominal gerilime sahip bir sistemde bu kapasite, yaklaşık 128 Watt güce kadar olan yükleri ve inverter sistemlerini kararlı bir şekilde besleyebilme kabiliyeti anlamına gelir. Kartın fiziksel tasarımı, akım geçişi sırasında oluşan iç direnci minimize ederek ısı yönetimini optimize edecek şekilde geliştirilmiştir. Düşük dirençli yollar sayesinde enerji kaybı en aza indirilirken, batarya hücrelerinden çekilen her bir miliamper saatin yüke en az kayıpla ulaşması sağlanır. Bu yüksek verimlilik, özellikle enerji tasarrufunun kritik olduğu off-grid projelerde batarya sağlığını korurken kullanım süresinin kesintiye uğramasını engeller.
NTC Isı Sensörü ile Akıllı Termal Koruma Protokolü
LiFePO4 pillerin performansı ve güvenliği doğrudan çalışma sıcaklığına bağlıdır; bu nedenle kontrolsüz ısı artışı hücreler için en büyük risk faktörüdür. Kart üzerinde yer alan entegre NTC sıcaklık sensörü, batarya bloklarının ısısını sürekli ölçerek ana işlemciye veri aktarır. Eğer batarya grubu çalışma sırasında güvenli sıcaklık limitlerinin dışına çıkarsa, BMS sistemi anında akımı keserek termal koruma moduna geçer. Bu akıllı denetim, pillerin kimyasal yapısının aşırı sıcaklık nedeniyle bozulmasını önleyerek sisteminizi yangın veya performans kaybı risklerine karşı koruyan en önemli emniyet sübabı görevini görür. Isı dengesi sağlandığında sistemin tekrar aktif olması, bataryanızın her zaman ideal çalışma aralığında kalmasını garantiler.
Hassas Voltaj Denetimi ve Hücre Ömrü Optimizasyonu
Çok hücreli batarya paketlerinde zamanla oluşan voltaj sapmaları, paketin toplam kapasitesinin tam verimle kullanılmasını engeller. XR 4S 10A BMS, sahip olduğu gelişmiş entegre devreleri ile her bir hücreyi milisaniyelik hassasiyetle takip eder. Hücrelerden birinin voltajı güvenli sınırların dışına çıktığında veya aşırı deşarj noktasına ulaştığında sistem çıkışı kapatarak hücrelerin zarar görmesini engeller. Bu denetim teknolojisi, batarya paketinin toplam kullanılabilir kapasitesini maksimize ederken, hücrelerin kimyasal yapısının bozulmasını önleyerek bataryanın çevrim ömrünü (cycle life) kayda değer oranda uzatır. Dengeli ve güvenli bir batarya grubu, her zaman daha stabil bir voltaj eğrisi ve daha güvenli bir kullanım sunar.
Çok Kademeli Koruma Algoritmaları ve Operasyonel Güvenlik
XR serisi bu profesyonel BMS, sadece voltaj ve ısı takibi yapmakla kalmaz; aynı zamanda çok katmanlı koruma algoritmaları ile donatılmıştır. Aşırı şarj (overcharge), aşırı deşarj (over-discharge) ve kısa devre koruması (short circuit protection) kartın işlemcisinde ön tanımlı olarak yer alır. Herhangi bir elektriksel anomali durumunda sistem mikrosaniyeler içinde tepki vererek akışı keser ve pilleri izole eder. Bu hızlı yanıt kabiliyeti, lityum tabanlı sistemlerin güvenliğinin temel taşıdır. Pilpaketi.com tarafından sunulan bu çözüm, endüstriyel standartlarda güvenlik sağlayarak kullanıcı hatalarından veya elektriksel dalgalanmalardan kaynaklanabilecek büyük arızaların önüne geçer ve yüksek maliyetli batarya yatırımınızı tam anlamıyla korur.
Kare Form Faktörü ile Kolay Montaj ve Uygulama
12V (4S) voltaj mimarisine sahip bu modül, kare tasarımı sayesinde birçok farklı uygulama alanında montaj kolaylığı sağlar. Özellikle sınırlı hacme sahip batarya kasalarında yerleşim planını kolaylaştıran bu yapı, profesyonel montajcılar için zaman kazandırır. Kart üzerindeki net işaretlemeler ve lehimleme noktaları, kurulumun hatasız bir şekilde tamamlanmasına yardımcı olur. PCB üzerindeki özel koruyucu kaplama, nem ve toza karşı direnç göstererek zorlu saha koşullarında bile uzun yıllar sorunsuz hizmet verebilecek bir dayanıklı yapı sergiler. Projenizin enerji yönetimi bu kart ile profesyonel bir seviyeye taşınırken, batarya grubunuzun performansı uzman mühendislikle optimize edilir.
Sık Sorulan Sorular
Bu BMS kartı standart Lityum İyon (3.7V) piller ile uyumlu mudur?
Hayır, bu kart sadece nominal voltajı 3.2V olan LiFePO4 (Lityum Demir Fosfat) hücreler için tasarlanmıştır.
10 Amper sürekli deşarj değeri anlık olarak aşılabilir mi?
Bu değer kartın sürekli kapasitesidir; kalkış anlarındaki anlık tepe akımları için kısa süreliğine bu sınırın üzerine çıkılabilir.
NTC sensörü batarya paketinin neresine yerleştirilmelidir?
Sensör, paket içerisindeki ısı değişiminin en yoğun olduğu merkezdeki hücrelerin yüzeyine sıkıca temas ettirilmelidir.
12.8V (4S) LiFePO4 sistem için şarj cihazı voltajı ne olmalıdır?
4S LiFePO4 paketler için tam dolu voltajı olan 14.4V - 14.6V arası bir LiFePO4 şarj aleti kullanılmalıdır.
Bu kartın üzerinde balans (eşitleme) fonksiyonu bulunuyor mu?
Ürün açıklamasında balanslı olduğu belirtilmediği sürece bu kare model koruma odaklıdır; kaliteli ve dengeli hücrelerle kullanılması önerilir.
BMS montajında kablo sıralaması neden hayati önem taşır?
Yanlış sıralama kartın işlemcisini kalıcı olarak yakabilir; bağlantı her zaman en negatif uçtan (B-) başlayarak sırayla yapılmalıdır.
Kısa devre koruması devreye girerse sistem nasıl sıfırlanır?
Kısa devre durumu giderildikten sonra şarj girişine kısa süreli voltaj verilmesi BMS'in tekrar aktif olmasını sağlar.
Aynı port bağlantısı ne anlama gelir?
Bu modelde şarj ve deşarj işlemleri aynı ana terminal uçları üzerinden gerçekleştirilir, bu da kablolama kolaylığı sağlar.
Bu BMS ile kaç wattlık bir cihaz çalıştırabilirim?
12.8V nominal gerilimde 10A üzerinden yaklaşık 120-130 Watt güce kadar olan yükleri güvenle besleyebilirsiniz.
BMS kartı tamamen su geçirmez midir?
Kart neme karşı koruyucu bir tabakaya sahip olsa da su geçirmez değildir; uygun bir koruyucu kutu içinde kullanılmalıdır.
