3S (12,6V) Lityum Batarya LED Seviye Kontrol Göstergesi

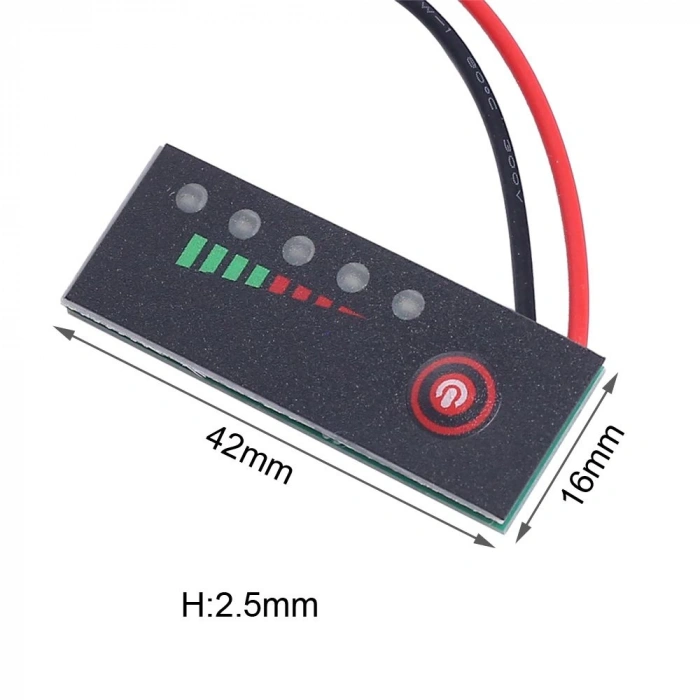

Yüksek Performanslı 3S (12,6V) Lityum Batarya LED Seviye Kontrol GöstergesiElektrikli cihazlarınızın gücünü tam olarak kontrol edin ve her an yolculuğa hazır olun! 3S (12,6V) Lityum Batarya LED Seviye Kontrol Göstergesi, lityum bataryalarınızın anlık durumunu izlemenize yardımcı olan bir özel cihazdır. Bu kompakt ve kullanımı kolay gösterge, sizi enerji eksikliği konusunda endişelenmek zorunda bırakmayacak.1S , 2S, 3S için uygundur.Led Seviye rengi :1S : Yeşil2S, 3S: MaviUyarı LED : KırmızıÖlçüler : 42x16x2,5mmÖzellikler:

• Kolay Kurulum: Göstergeyi hızla monte edin ve anında kullanmaya başlayın.
• Net LED Ekran: 3S (12,6V) lityum bataryanızın gerilim seviyesini açıkça gösteren net LED ekranı sayesinde, enerji seviyenizi her an takip edebilirsiniz.
• Gelişmiş Güvenlik: Batarya güvenliği sizin için önemliyse, bu gösterge tam size göre. Anormal voltaj veya aşırı deşarj durumlarında sizi uyarır.
• Evrensel Uyumluluk: Çeşitli lityum batarya tipleri ve uygulamaları için uygun olan bu kontrol göstergesi, birçok cihazda kullanılabilir.
• Şık ve Dayanıklı Tasarım: Zarif ve sağlam tasarımı, kullanımını kolaylaştırır ve uzun ömürlüdür.

3S (12,6V) Lityum Batarya LED Seviye Kontrol Göstergesi, elektrikli bisikletlerden güneş enerjisi sistemlerine kadar birçok uygulamada gücünüzü kontrol etmenize yardımcı olur. Size güvende hissettirir ve enerji kaynaklarınızı etkili bir şekilde yönetmenizi sağlar. Artık enerji seviyenizi izlemek için şüpheye yer yok!Bağımsızlığınızı koruyun ve enerji yönetimini kontrol altına alın. 3S (12,6V) Lityum Batarya LED Seviye Kontrol Göstergesi ile güce sahip olun!

3 S 12.6 V Lityum Batarya LED Seviye Kontrol Göstergesi

Üç hücreli lityum-iyon batarya paketlerinin gerilimini anlık kontrol etmenizi sağlayan bu LED gösterge, kompakt tasarımı ve düşük güç tüketimiyle sahada güvenilir geri bildirim sunar. Taşınabilir enerji depolama çözümlerinden RC araç projelerine kadar uzanan geniş bir kapsamda hızlı montaja uygundur.

Çalışma Prensibi ve Voltaj Aralığı

Modül, 3 S yani üç seri hücreli paketlerde 9,0 V ila 12,6 V aralığında çalışmak üzere kalibre edilmiştir. Sistem, dahili karşılaştırıcı devre sayesinde batarya gerilimini izler ve eşik değerlerine ulaşıldığında ilgili LED’i yakar. Her LED, hücre başına yaklaşık 0,2 V hassasiyetle konumlandırılmıştır; bu sayede kullanıcı nominal kapasiteyi hızla görür.

Gösterge, butona kısa dokunuşla aktif olur ve yaklaşık sekiz saniye sonra otomatik kapanır. Uyku modunda kart yalnızca birkaç mikroamper çekerek bataryanın kendini boşaltmasını engeller. Bu düşük bekleme akımı, sezonluk depolanan güç sistemlerinde kapasiteyi korumak açısından kritik öneme sahiptir.

Dörtlü LED Ekran Tasarımı

Ürün, dört adet yüksek parlaklıklı SMD LED barındırır: %25, %50, %75 ve %100 doluluk kademelerini belirtir. Kırmızı-yeşil renk dizilimi, loş atölye ortamlarında bile net okunabilirlik sağlar. Difüze lens yapısı, aşıcı ışık yayılımı yerine yönlendirilmiş görsel keskinlik sunarak cihazın farklı açılardan izlenmesini kolaylaştırır.

LED sürücü devresi, çok düşük Vf sapmasıyla yapılandırılmıştır; bu, eşit aydınlatma alırken gerilim ayrımı hatasını en aza indirir. Böylece batarya erken uyarı seviyeleri kararlı şekilde görsel çıktıya yansır ve deşarj öncesi proaktif adımlar atılabilir.

Kolay Montaj ve Kompakt Yapı

PCB boyutları yalnızca 40 × 15 mm olup çoğu batarya kutusuna kolayca yerleştirilebilir. Kenar pin dizilimi, modülü doğrudan batarya terminallerine lehimlemeyi ya da header konnektörle soketli bağlantı kurmayı mümkün kılar. Tek tuşlu tetik mekanizması, uzun kablo gerektirmeden kapağa hizalanacak şekilde tasarlanmıştır.

Kart üstündeki montaj delikleri, M2 vidalarla sabitleme sağlar; böylece titreşimli ortamda bile devre serbest oynamaz. Hobi projelerinde, çift taraflı termal bantla gövdeye yapıştırmak da pratik bir alternatiftir. Kısa devreye karşı konformal kaplama uygulanmış PCB, neme maruz ortamlarda daha uzun hizmet ömrü sunar.

Enerji Tüketimi ve Dayanıklılık

Gösterge LED’leri aktifken ortalama 2–3 mA akım çeker; otomatik kapandıktan sonra tüketim mikroamper seviyesine geri düşer. Bu ekonomi, özellikle güneş tabanlı mikro depolama istasyonlarında batarya koruma stratejilerini destekler. Ayrıca geniş çalışma sıcaklık aralığı (-20 °C ila +60 °C) sayesinde dış mekan ekipmanlarında güvenle kullanılabilir.

PCB üzerinde 70 µm bakır kaplama kullanılmıştır; bu, yüksek sıcaklık döngülerinde bile şebeke yollarının delaminasyon riskini azaltır. Yumuşak silikon tuş, 10 000’den fazla basma testinde forma bozulmadan işlev görerek uzun vadede gerçekçi saha koşullarına dayanır.

Çok Yönlü Uygulama Alanları

Bu LED gösterge, elektrikli bisiklet paketleri, power bank prototipleri, RC model uçak & tekne sistemleri, taşınabilir hoparlör projeleri ve mobil robotik platformlar için hızlı pil durumu denetimi sağlar. Ayrıca laboratuvar test banklarında gerilim gözetimi amacıyla modüler paneller haline getirilerek hızlı prototipleme sürecini hızlandırır.

Kompakt yapısı ve minimum kablo gerektirmesi, bar tipi voltmetrelerin sığmadığı dar kutularda avantaj yaratır. Renk kodlu LED çıktıları, eğitim setlerinde öğrencilerin lityum batarya teknolojisini öğrenme deneyimini de görselleştirir.

OEM ve DIY Projeler İçin Avantajlar

Modül, toplu siparişte özel logo baskısı ve eşik değeri revizyonu seçenekleri ile OEM üreticileri için uygundur. Balans kartlarıyla birlikte paket içinde gönderildiğinde, uçtan uca pil yönetim çözümü elde edilmiş olur. DIY meraklıları ise modülü basit lehim işlemiyle projeye ekleyerek batarya sağlığını gözlem altında tutar ve pil yönetimi yazılımı gereksinimini hafifletir.

Tak-çalıştır prensibi, doğrusal regülatör veya mikrodenetleyici programlama bilgisi istemez; bu da hobi düzeyindeki kullanıcıların karmaşık devre tasarımını atlamasına olanak tanır. Sonuçta proje, hem zamandan hem kaynak bütçesinden tasarruf ederek daha hızlı ticarileşebilir.

Sık Sorulan Sorular

• Bu gösterge kaç hücre için tasarlanmıştır?
  • Ürün üç seri (3 S) lityum hücreli paketlere uygundur.
• LED bar kaç kademeli?
  • Dörtlü LED tasarımı %25, %50, %75, %100 doluluk gösterir.
• Akım tüketimi ne kadar?
  • Aktif modda 2–3 mA; uyku modunda mikroamper düzeyindedir.
• Buton sürekli basılı mı kalmalı?
  • Hayır, kısa basışla LED’ler açılır ve sekiz saniye sonra söner.
• Voltaj eşikleri tekrar ayarlanabilir mi?
  • OEM partisi için özel eşik programlama opsiyonu mevcuttur.
• PCB boyutları nedir?
  • Yaklaşık 40 mm × 15 mm × 6 mm kalınlık.
• Sıcaklık dayanım aralığı?
  • -20 °C ila +60 °C arasında stabil çalışır.
• Suya karşı koruma var mı?
  • Doğrudan suya dayanıklı değildir; su sıçramasına toleranslıdır.
• 3S LiFePO4 paketlerde kullanılır mı?
  • Hayır, eşik gerilimleri Li-ion 4.2 V hücrelere göredir.
• Kablo uzunluğu standart mı?
  • Stok versiyon 8 cm; talebe göre uzatılmış kablo üretilir.
