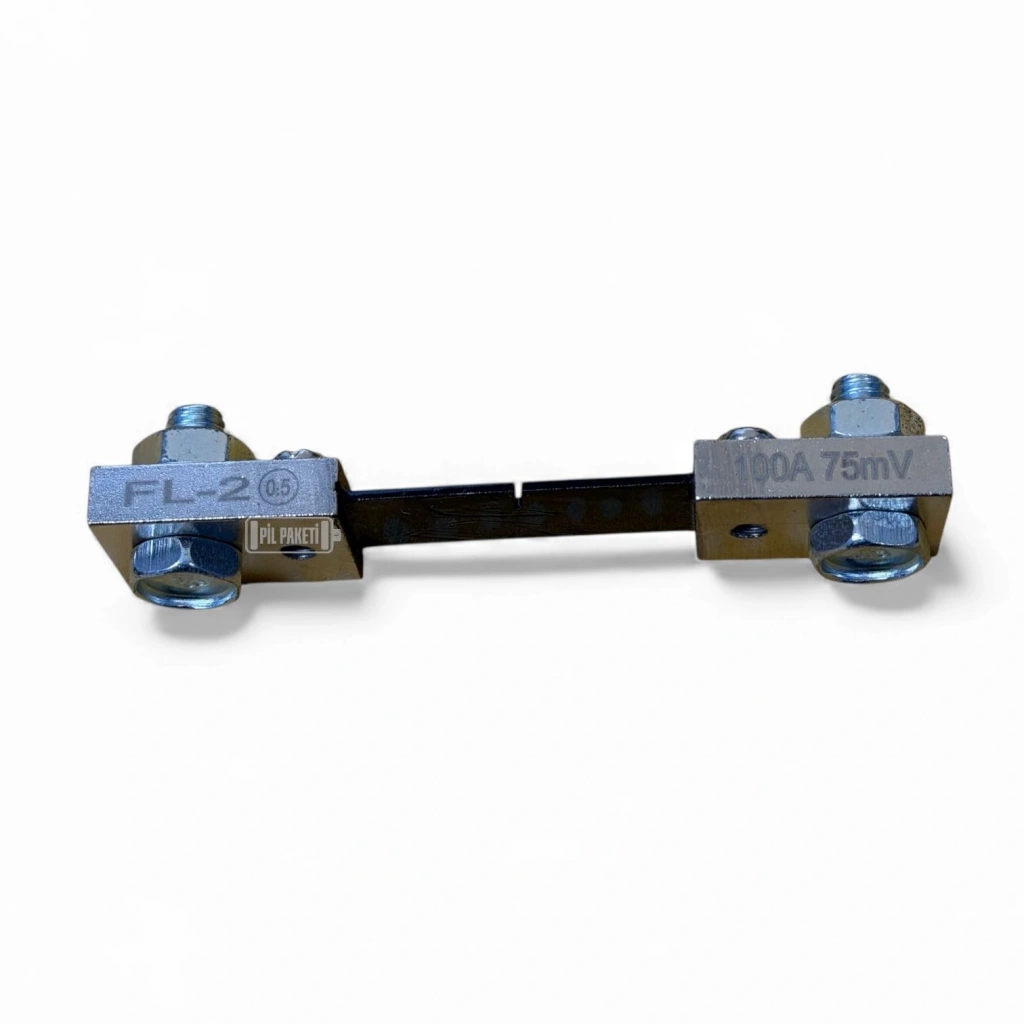

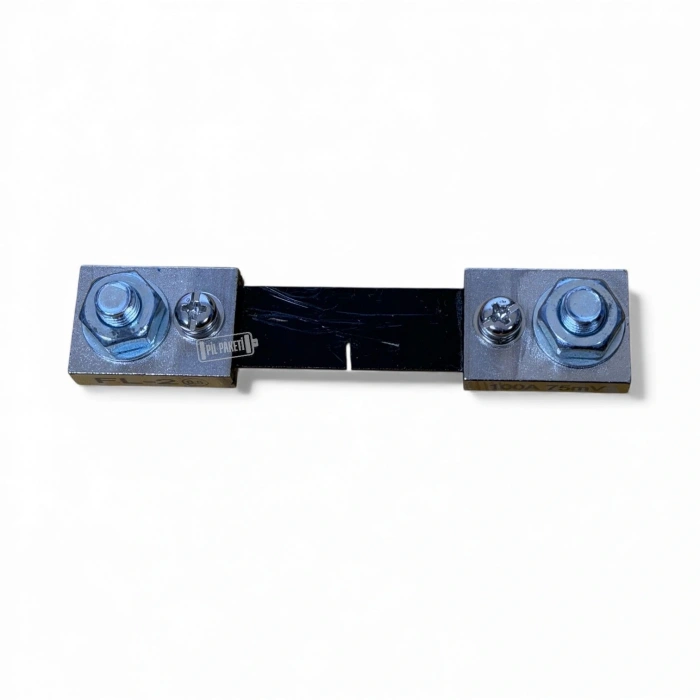

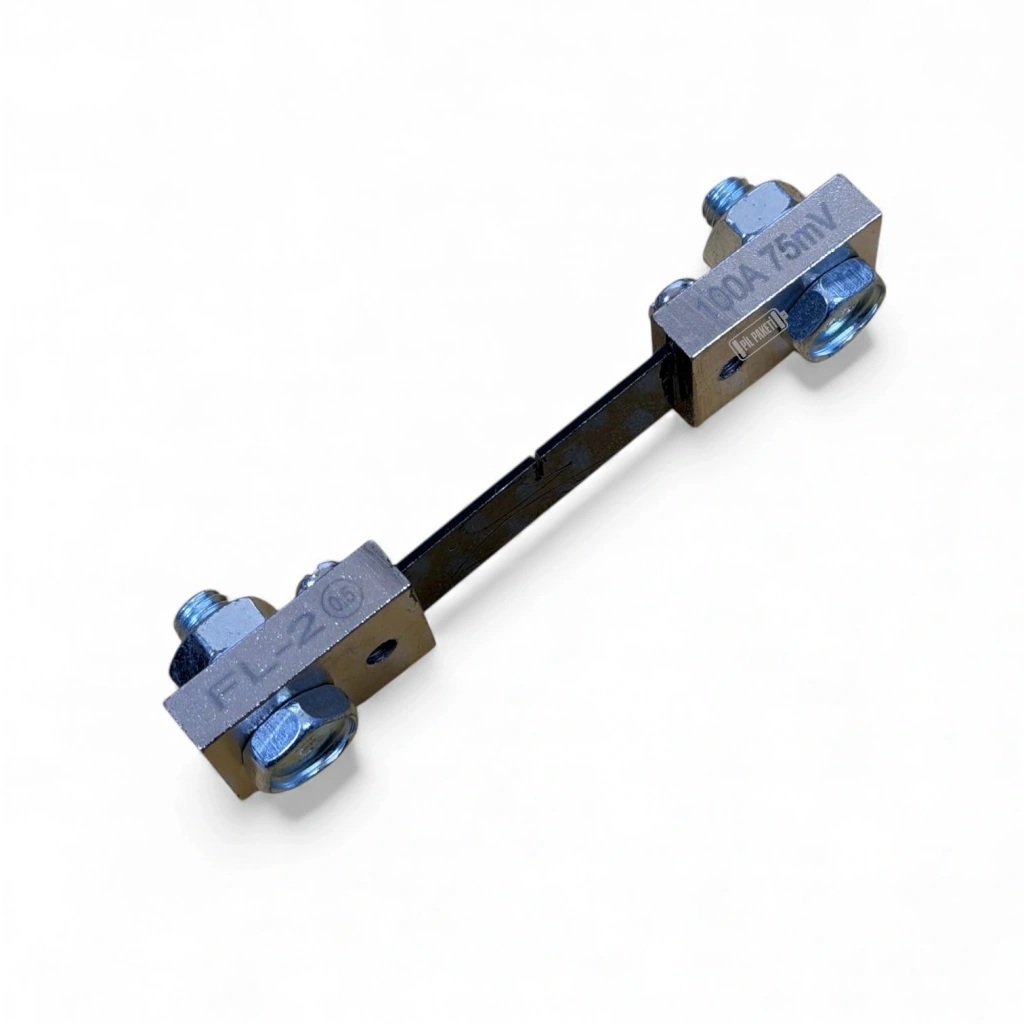

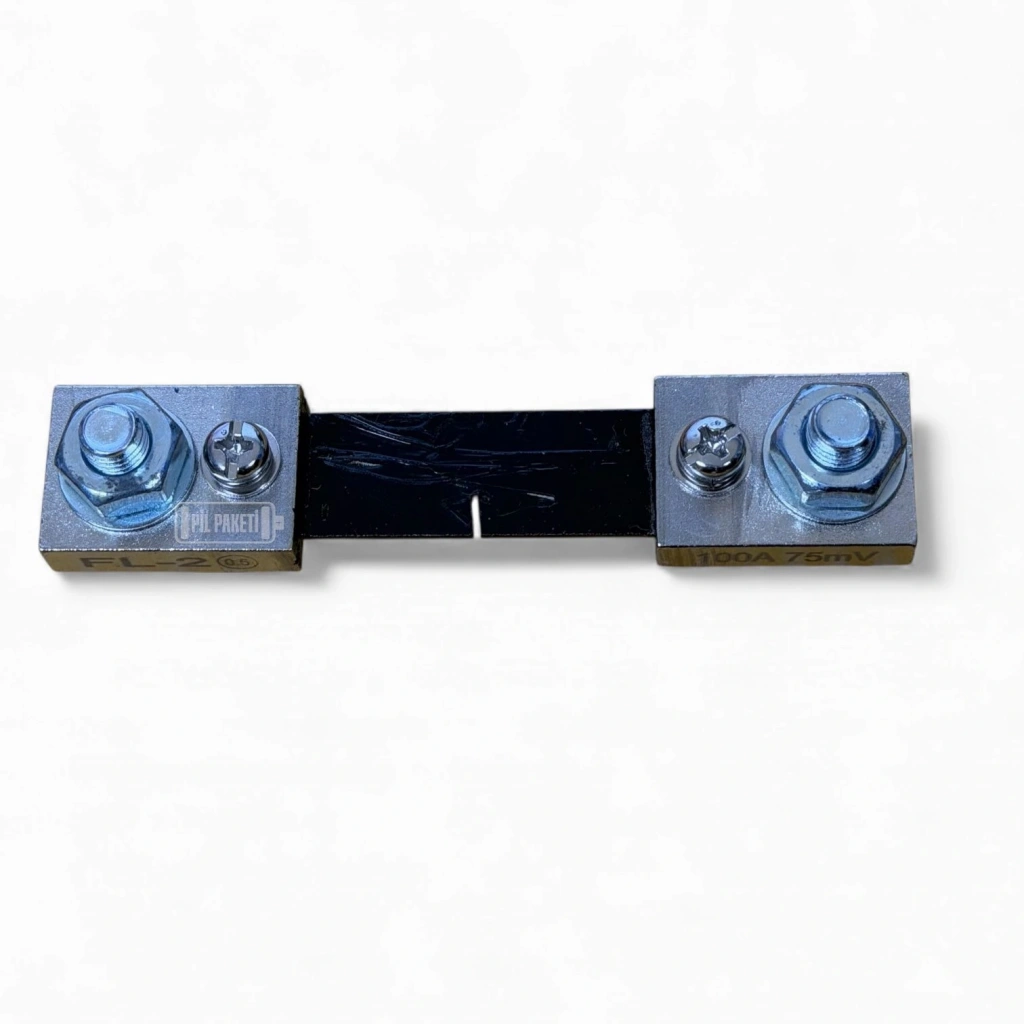

FL-2 - 100A 75mV Şönt Direnç: Hassas DC Akım Ölçümü İçin Güvenilir Çözüm
⚡ Hızlı Özet: FL-2 100A 75mV Şönt Direnç, DC devrelerde yüksek akım ölçümü için tasarlanmış, hassas ve güvenilir bir bileşendir.
OEM markalı FL-2 - 100A 75mV Şönt Direnç, elektrik ve elektronik projelerinizde doğru akım ölçümleri yapmanız için özel olarak geliştirilmiştir. Bu şönt direnç, üzerinden geçen yüksek akımları, ölçülebilir küçük bir gerilim düşümüne dönüştürerek standart ampermetrelerin bu akımları okumasını mümkün kılar. Endüstriyel uygulamalardan hobi projelerine kadar geniş bir yelpazede güvenilir performans sunar.
100 Amperlik anma akımı ve 75 milivolt gerilim düşümü ile FL-2 şönt direnç, özellikle pil yönetim sistemleri, solar enerji kurulumları ve elektrikli araç şarj istasyonları gibi yüksek akım gerektiren sistemlerde vazgeçilmez bir bileşendir. Sağlam yapısı ve hassas ölçüm yeteneği sayesinde sistemlerinizin verimli ve güvenli çalışmasına katkıda bulunur.
Öne Çıkan Özellikler
- Hassas Akım Ölçümü: 100A'e kadar olan DC akımları 75mV'luk orantılı bir gerilim düşümüne dönüştürerek doğru ölçüm imkanı sunar.
- Geniş Uygulama Alanı: DC ampermetreler, voltmetreler, pil yönetim sistemleri (BMS), solar enerji sistemleri ve elektrikli araç şarj istasyonları gibi çeşitli alanlarda kullanılabilir.
- Dayanıklı Yapı: Bakır terminaller ve Manganin alaşımından üretilmiş direnç elemanı sayesinde uzun ömürlü ve stabil performans sağlar.
- Yüksek Doğruluk: 0.5% doğruluk sınıfı ile güvenilir ölçüm sonuçları sunar.
- Aşırı Yük Kapasitesi: Anma akımının %120'sine kadar 2 saat boyunca aşırı yüke dayanabilir.
Teknik Özellikler
| Özellik | Değer |
|---|
| Model | FL-2 |
| Marka | OEM |
| Anma Akımı | 100A |
| Gerilim Düşümü | 75mV |
| Doğruluk Sınıfı | 0.5% (*Web Verisi) |
| Malzeme | Bakır Terminaller, Manganin Alaşım (*Web Verisi) |
| Çalışma Sıcaklığı | -40°C ila +60°C (*Web Verisi) |
| Aşırı Yük Kapasitesi | Anma akımının %120'si (2 saat boyunca) (*Web Verisi) |
| Ölçüler (yaklaşık) | 105 x 23 x 9 mm (*Web Verisi) |
| Ağırlık (yaklaşık) | 125g (*Web Verisi) |
Kullanım Alanları & Kimler İçin Uygun?
- DC Ampermetre ve Voltmetreler: Yüksek akımları ölçmek için harici şönt direnç gerektiren analog veya dijital ölçü aletleri ile birlikte.
- Pil Yönetim Sistemleri (BMS): Batarya paketlerinin şarj/deşarj akımlarını izlemek ve yönetmek isteyen sistem entegratörleri ve geliştiriciler için.
- Solar Enerji Sistemleri: Güneş panellerinden gelen akımı veya batarya şarj akımını izlemek isteyen solar enerji kurulumcuları ve kullanıcıları.
- Elektrikli Araç Şarj İstasyonları: Şarj akımını doğru bir şekilde ölçmek ve raporlamak isteyen şarj istasyonu üreticileri veya bakım ekipleri.
- Endüstriyel Otomasyon Ekipmanları: DC motor kontrol sistemleri, güç kaynakları ve diğer endüstriyel uygulamalarda akım izleme ihtiyacı olan mühendisler ve teknisyenler.
Hangi Durumlarda UYGUN DEĞİLDİR?
- Doğrudan AC devrelerde akım ölçümü için uygun değildir, sadece DC akımlar için tasarlanmıştır.
- Belirtilen 100A anma akımını sürekli olarak aşan uygulamalarda kullanılması, şönt direncine zarar verebilir veya hatalı ölçümlere yol açabilir.
- Ölçüm cihazınızın (ampermetre) 75mV gerilim düşümünü okuyabilecek şekilde kalibre edilmemiş veya uyumlu olmayan durumlarda doğru sonuç vermez.
Paket İçeriği
- 1 adet FL-2 - 100A 75mV Şönt Direnç
İlgili ve Tamamlayıcı Ürünler
Satın Almadan Önce
Cihazınızın akım ölçüm gereksinimlerini ve fiziksel ölçülerini ürün özellikleriyle karşılaştırmanız önerilir. Ürünün cihazınızla uyumluluğundan veya ölçülerinden emin değilseniz, yanlış sipariş vermemek adına satın almadan önce teknik destek ekibimizle iletişime geçebilirsiniz.
Sık Sorulan Sorular
S: Şönt direnç ne işe yarar?
C: Şönt direnç, üzerinden geçen yüksek akımı, bir ampermetrenin okuyabileceği orantılı küçük bir gerilim düşümüne dönüştürerek akım ölçümünü sağlar.
S: Bu şönt direnci nasıl bağlamalıyım?
C: Şönt direnci, akımını ölçmek istediğiniz yüke seri olarak bağlanmalıdır. Ölçüm cihazınızın (ampermetre) bağlantı terminallerini şönt direncine doğru polaritede bağladığınızdan emin olun.
S: 100A'den yüksek akımlarda kullanılabilir mi?
C: Ürün 100A anma akımına sahiptir ve kısa süreli olarak %120 aşırı yüke dayanabilir. Ancak sürekli olarak 100A'in üzerinde akımlarda kullanılması önerilmez, bu durum şönt direncine zarar verebilir veya ölçüm doğruluğunu etkileyebilir.
⚠️Önemli Not: Elektrik devrelerinde çalışırken daima güvenlik önlemlerini alınız ve doğru bağlantı şemalarını takip ediniz.
⚠️Uyumluluk Kontrolü: Lütfen satın almadan önce ürünün teknik özelliklerinin projenizin gereksinimlerini karşıladığından emin olunuz.
