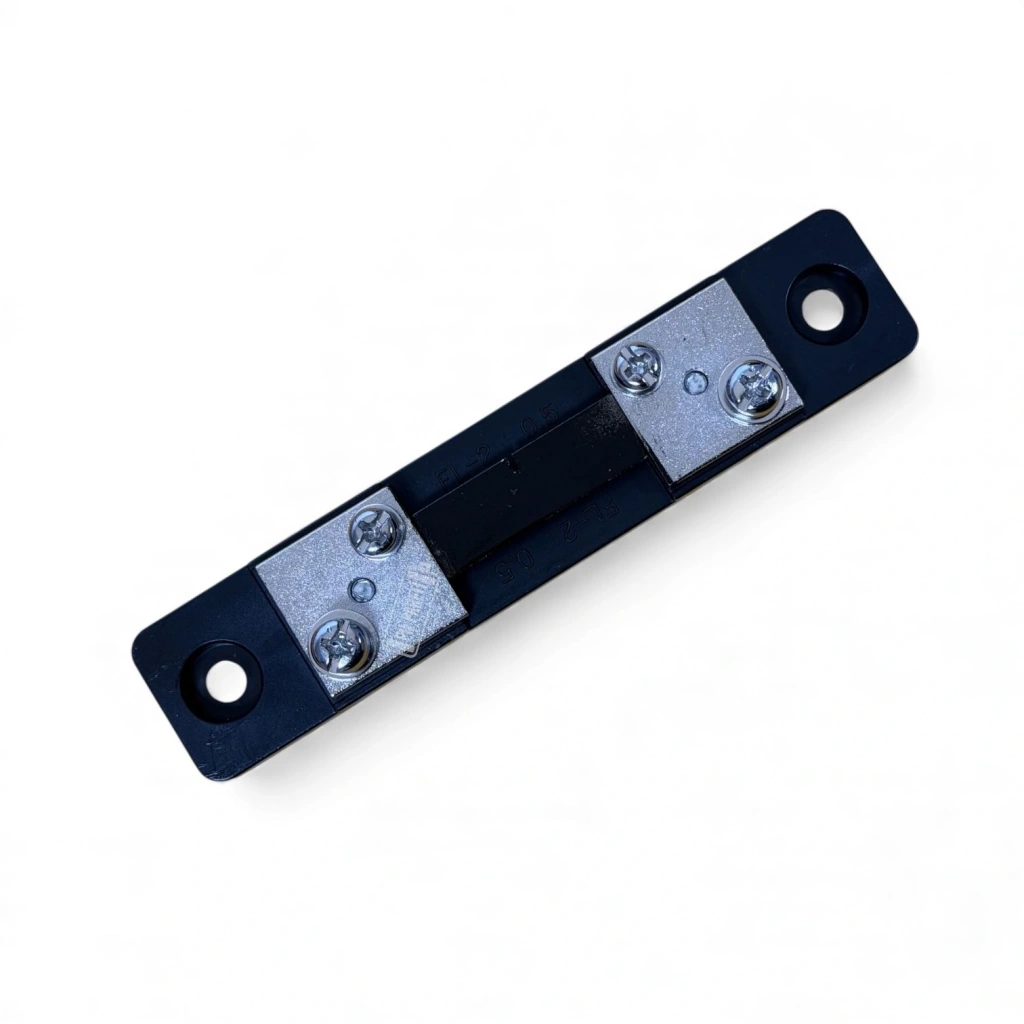

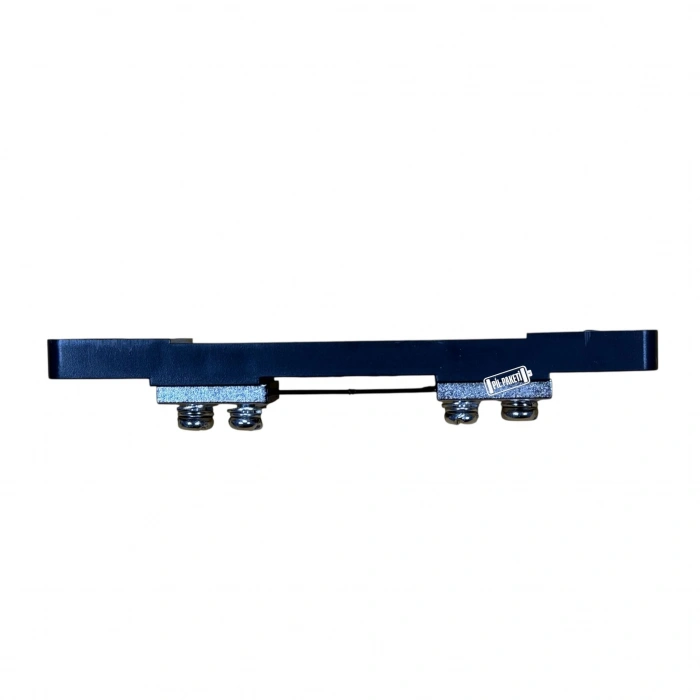

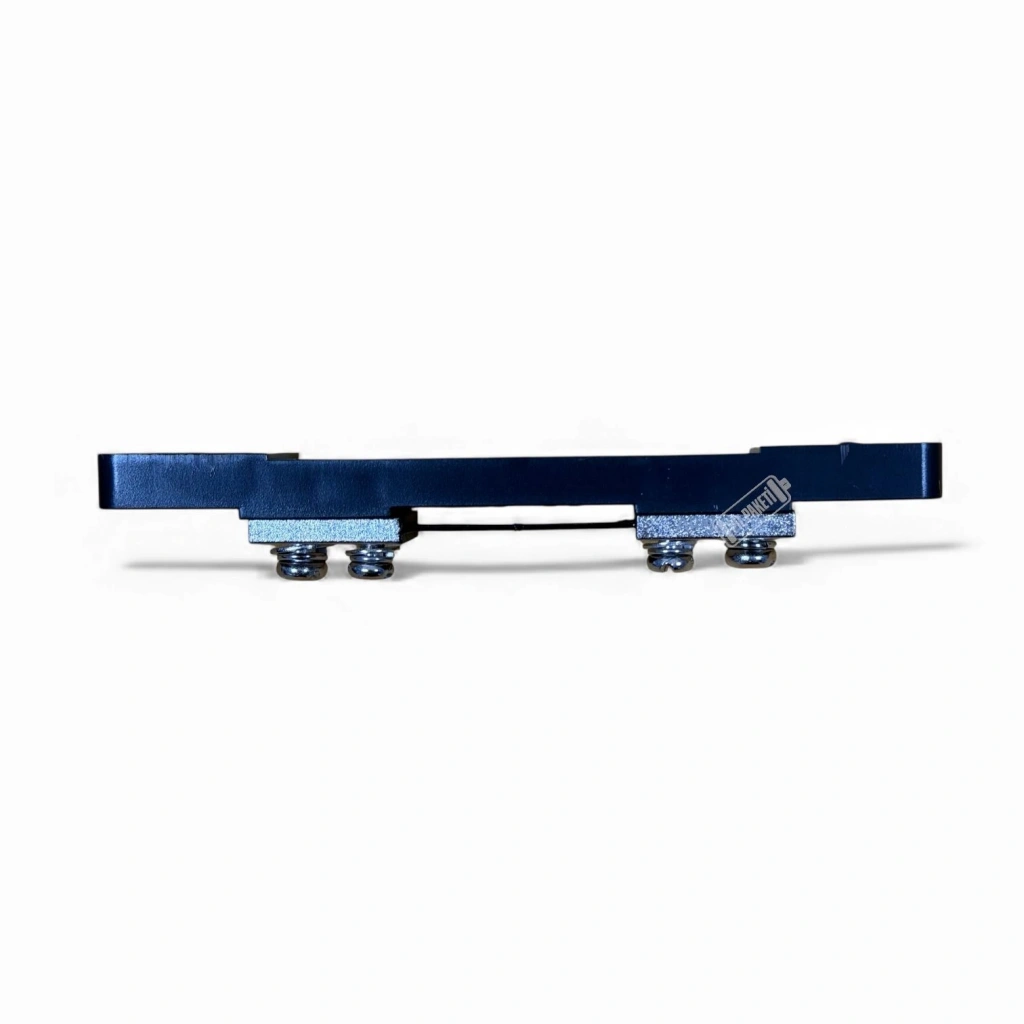

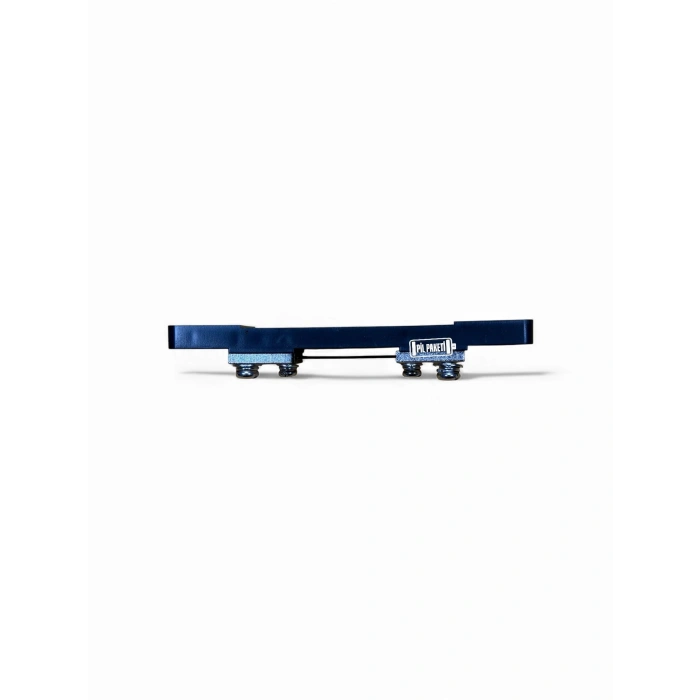

FL-2 50A 75mV Şönt Direnç ile Hassas DC Akım Ölçümü
⚡ Hızlı Özet: OEM FL-2 50A 75mV Şönt Direnç, 50A'e kadar DC akımları hassas bir şekilde ölçmek için kullanılan, ampermetrelerin ölçüm aralığını genişleten bir bileşendir.
OEM markalı FL-2 50A 75mV Şönt Direnç, doğru ve güvenilir DC akım ölçümleri için vazgeçilmez bir pasif bileşendir. Özellikle yüksek akımların doğrudan ölçülemeyeceği durumlarda, bu şönt direnç, akımla orantılı küçük bir voltaj düşümü oluşturarak ampermetrelerin bu akımları dolaylı yoldan ölçmesini sağlar. Bu sayede, sistemlerinizdeki akım değerlerini hassas bir şekilde takip edebilirsiniz.
FL-2 50A 75mV Şönt Direnç, sağlam yapısı ve kararlı direnç özellikleri sayesinde uzun ömürlü ve güvenilir bir performans sunar. Manganin alaşımlı bakır malzemeden üretilmiş olması, direnç değerinin sıcaklık değişimlerinden minimum düzeyde etkilenmesini sağlayarak ölçüm doğruluğunu artırır. Endüstriyel otomasyondan batarya yönetim sistemlerine kadar geniş bir kullanım yelpazesine sahiptir.
Öne Çıkan Özellikler
- 50 Amper nominal akım kapasitesi ile yüksek akım ölçümlerine uygunluk.
- 50A akımda 75mV standart voltaj düşümü sağlayarak hassas ölçüm imkanı.
- 0.5 doğruluk sınıfı ile güvenilir okumalar.
- Geniş çalışma sıcaklığı aralığı (-40°C ila +60°C) sayesinde zorlu koşullarda bile istikrarlı performans.
- %120 aşırı yük kapasitesi (2 saat boyunca) ile kısa süreli akım dalgalanmalarına karşı dayanıklılık.
- Manganin alaşımlı bakır malzeme yapısı ile kararlı direnç değeri.
Teknik Özellikler
| Özellik | Değer |
|---|
| Model Kodu | FL-2 |
| Nominal Akım | 50A |
| Voltaj Düşümü | 75mV |
| Doğruluk Sınıfı | 0.5 |
| Ölçüler (yaklaşık) | 120 x 25 x 20 mm (*Web Verisi) |
| Ağırlık (yaklaşık) | 68g (*Web Verisi) |
| Çalışma Sıcaklığı | -40°C ila +60°C (*Web Verisi) |
| Aşırı Yük Kapasitesi | Nominal akımın %120'si (2 saat) (*Web Verisi) |
| Malzeme | Manganin alaşımlı bakır (*Web Verisi) |
Kullanım Alanları & Kimler İçin Uygun?
- DC ampermetrelerin ölçüm aralığını genişletmek isteyenler.
- Batarya yönetim sistemlerinde (BMS) akım takibi yapan mühendisler ve hobi meraklıları.
- Güneş enerjisi sistemlerinde akım izleme ihtiyacı olan uygulamalar.
- Elektrikli araç şarj istasyonları ve DC motor kontrol sistemleri.
- Endüstriyel otomasyon ekipmanlarında hassas akım sensörüne ihtiyaç duyanlar.
- Güç kaynakları ve şarj cihazlarında akım kontrolü sağlamak isteyenler.
Hangi Durumlarda UYGUN DEĞİLDİR?
- AC (Alternatif Akım) devrelerinde akım ölçümü için uygun değildir, sadece DC akımlar için tasarlanmıştır.
- Doğrudan yüksek voltajlı veya yüksek akımlı bir cihaza koruyucu bir devre olmadan bağlanması güvenlik riski oluşturabilir.
- Ölçüm cihazınızın giriş empedansı şönt direncin çıkış voltajına uygun değilse doğru okuma alınamayabilir.
Paket İçeriği
- 1 adet FL-2 50A 75mV Şönt Direnç
İlgili ve Tamamlayıcı Ürünler
Satın Almadan Önce
Cihazınızın akım ölçüm gereksinimlerini ve fiziksel ölçülerini ürün özellikleriyle karşılaştırmanız önerilir. Ürünün cihazınızla uyumluluğundan veya ölçülerinden emin değilseniz, yanlış sipariş vermemek adına satın almadan önce teknik destek ekibimizle iletişime geçebilirsiniz.
Sık Sorulan Sorular
S: Şönt direnç ne işe yarar?
C: Şönt direnç, yüksek akımları doğrudan ölçmek yerine, bu akımla orantılı küçük bir voltaj düşümü oluşturarak ampermetrelerin daha geniş akım aralıklarını ölçmesini sağlayan bir bileşendir.
S: Bu şönt direnç AC akımları ölçebilir mi?
C: Hayır, FL-2 50A 75mV Şönt Direnç sadece DC (Doğru Akım) ölçümleri için tasarlanmıştır.
S: Şönt direnci nasıl bağlanır?
C: Şönt direnç, akımı ölçülecek devreye seri olarak bağlanır. Ampermetre ise şönt direncin uçları arasına paralel bağlanarak oluşan voltaj düşümünü ölçer.
⚠️Önemli Not: Şönt direncin doğru polaritede ve uygun ölçüm cihazıyla kullanılması, doğru ve güvenli ölçüm için kritik öneme sahiptir.
⚠️Güvenlik Uyarısı: Yüksek akımlarla çalışırken daima gerekli güvenlik önlemlerini alın ve profesyonel destek almaktan çekinmeyin.
