4s 30a Balanslı Lifepo4 Bms - OEM

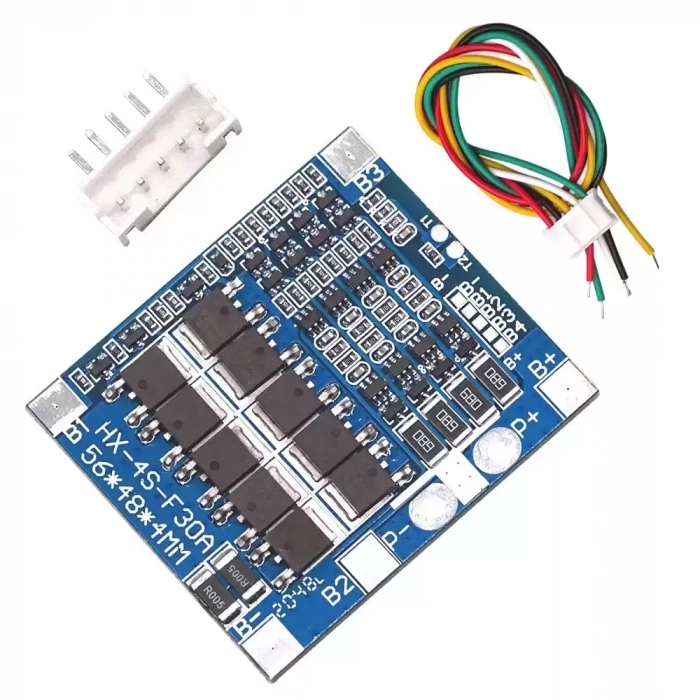

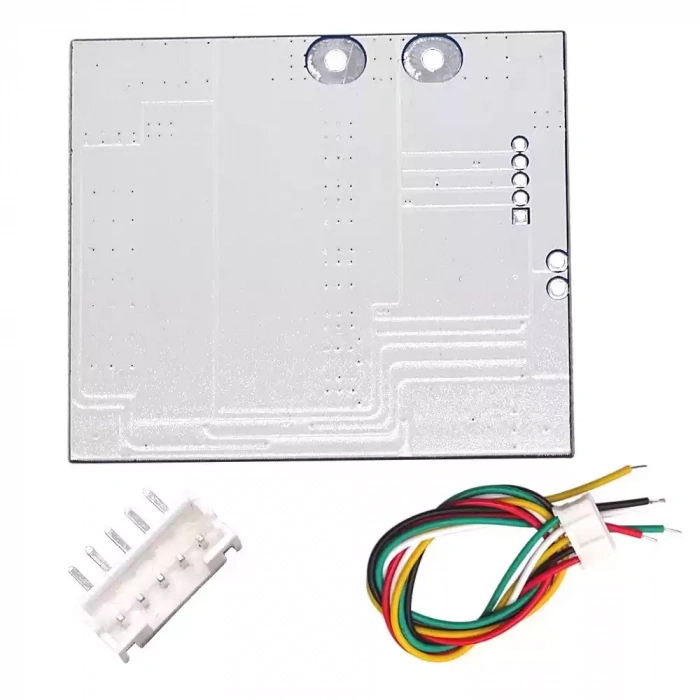

4S 30A LiFePO4 BMS ( Balanslı )
Deşarj:
Sürekli boşaltma akımı: 30A (MAX)
Anlık deşarj akımı: 56A
Şarj:
Şarj gerilimi: 14.8 V
Şarj akımı: 20A (MAX)
Aşırı şarj koruması:
Aşırı şarj algılama: 3.75 ±0. 05 V
Gecikme süresi : 1300 mS
Aşırı şarj sürüm: 3.60 ±0. 05 V
Denge:
Tespit voltaj: 3.60 ±0. 05 V
Serbest bırakma gerilimi: 3.59 ± 0. 05 V
Denge akımı: 58mA
Aşırı deşarj koruması:
Aşırı deşarj algılaması: 2.1 ± 0. 08 V
Aşırı deşarj algılama gecikmesi: 145 S
Serbest bırakma voltajı: 2.3 ± 0. 1 V
Aşırı akım koruma:
Voltajı tespit et: 200mV
Gecikme tespit: 20 mS
Akım algılama: 56 ± 10a
Serbest bırakma durumu: Yükü ayırın
Iç direnci: ≤20mΩ
Kendi kendine tüketim:
Çalışma akımı: ≤30uA
Uyku akımı (aşırı deşarj olduğunda): ≤20uA
Çalışma sıcaklığı aralığı:-30 + 80 °
PCB kartı boyut: 56x47mm/2.2x1.85"

4S 30 A Balanslı LiFePO4 BMS – OEM Seri Üretim Çözümü

LiFePO4 batarya paketleri için geliştirilen bu OEM BMS, dört seri hücreyi güvenle yöneterek 12,8 V sistemlerde üst düzey koruma ve aktif dengeleme sunar. Yüksek akım kapasitesi, taşınabilir enerji projelerinden elektrikli mikro-araçlara kadar geniş sahada kesintisiz performans sağlar.

Dört Hücreye Özel Mimari

BMS, 4 S konfigürasyonla tam uyum içinde çalışır; her hücrenin voltajını bağımsız izler ve eşitler. 14,6 V tam dolu pakette hücre gerilim farkını milivolt düzeyine indirir. Bu hassas denge, kapasite kaybını geciktirir ve döngü ömrünü uzatır. Sonuç olarak kullanıcı, yüzlerce çevrim boyunca tutarlı enerji sağlar ve sık sık yeniden kalibrasyon ihtiyacı duymaz.

30 A Sürekli Akım Gücü

Kart, düşük R_DS(on) MOSFET yapısıyla 30 A sürekli deşarj akımına dayanır; anlık 70 A darbe yüklerinde bile koruma kesintisiz devrede kalır. Kalın bakır yol tasarımı, ısıyı geniş yüzeye yayarak sıcak nokta oluşumunu önler. Böylece elektrikli scooter motorları veya kamp invertörleri gibi talepkâr uygulamalarda voltaj düşümü minimuma iner.

Akıllı Pasif Balanslama

Dahili pasif dengeleme devresi, hücreler arası voltaj farkı 50–60 mV’yi aştığında devreye girer. Yaklaşık 60 mA balans akımı, fazla yüklü hücreden enerji çekerek tüm paketin aynı seviyede kalmasını sağlar. Balans akımının direnç üzerinden dağılımı, ısı yükselişini ılımlı tutar ve kart çevresinde ek soğutma gereksinimini azaltır.

Gelişmiş Güvenlik Katmanları

BMS mikrodenetleyicisi; aşırı şarj, aşırı deşarj, aşırı akım ve kısa devre senaryolarını milisaniyeler içinde algılar. Çift NTC sensör, hücre çekirdeği ile MOSFET barasının sıcaklığını izler ve 60 °C eşik aşılırsa akımı otomatik kısmaya başlar. 70 °C’de çıkış tamamen kesilerek hücre kimyası güvenli sınırlarda tutulur.

Kolay Montaj ve Uyum

Kart boyutu 65 × 45 mm’dir; bu kompakt form, dar batarya kutularına rahatça yerleşir. Balans pedleri ile B-, C- ve P- terminalleri UV baskılıdır ve lehim işlemi sırasında karışıklığı önler. Montaj delikleri, M3 stand-off kullanımıyla titreşime karşı sağlam sabitleme sağlar; bu da mobil projelerde bağlantı güvenini artırır.

Çeşitli Uygulama Senaryoları

4 S 30 A BMS, güneş enerjili depolama kutuları, e-bisiklet yardımcı bataryaları, taşınabilir UPS, model tekne tahrikleri ve robotik besleme modüllerinde yaygın olarak görev yapar. Düşük iç direnç, paralel paketlerde akım paylaşımını dengeler. Yeşil lehim maskesi, nemli iklimlerde korozyona direnir ve kart ömrü boyunca istikrarlı verim korur.

Sık Sorulan Sorular

• Bu BMS kaç hücre yönetir?
  • Dört seri LiFePO4 hücre (4 S) için tasarlanmıştır.
• Sürekli deşarj limiti nedir?
  • Kart 30 A sürekli, 70 A kısa süreli akıma dayanır.
• Balans akımı kaç mA?
  • Yaklaşık 60 mA pasif dengeleme akımı uygulanır.
• Şarj akımı sınırı?
  • Güvenli şarj için 15 A civarı önerilir.
• Koruma gerilim eşikleri?
  • Aşırı şarj ≈3,65 V, aşırı deşarj ≈2,5 V hücre başına.
• Kısa devre tepkisi nasıldır?
  • BMS akımı milisaniyede keserek sistemi korur.
• Çalışma sıcaklığı aralığı?
  • -20 °C ile +70 °C arasında stabil performans sunar.
• Boyutları nelerdir?
  • Yaklaşık 65 mm × 45 mm × 9 mm kalınlık.
• Balanslama aktif mi pasif mi?
  • Bu model pasif dirençli dengeleme kullanır.
• Hangi projelerde kullanılır?
  • E-bisiklet, kamp güç istasyonu, robotik ve solar depolama sistemlerinde uygundur.
