Batarya Paketi Kablo Koruma Ve Yalıtım Stratejileri

Kablo Koruma Sistemlerinin Önemi

Kablo koruma sistemleri, batarya paketlerinde güvenli enerji iletimi için temel bir unsurdur. Özellikle yüksek akım taşıyan kabloların mekanik darbelere, aşırı sıcaklığa ve titreşime maruz kalmaması gerekir. Bu noktada yalıtım güvenliği, batarya paketinin genel performansını ve kullanıcı güvenliğini doğrudan etkiler. Kablolar, taşıdıkları akım miktarına uygun kesitte seçilmeli ve dış etkenlere karşı dayanıklı koruma kılıflarıyla sarılmalıdır. Uygun koruma uygulanmadığında kısa devre, ısınma veya erime gibi ciddi arızalar ortaya çıkar. Bu nedenle kablo koruma stratejileri yalnızca bir güvenlik önlemi değil, aynı zamanda batarya ömrünü uzatan bir mühendislik yaklaşımıdır.

Yalıtım Malzemeleri ve Kullanım Alanları

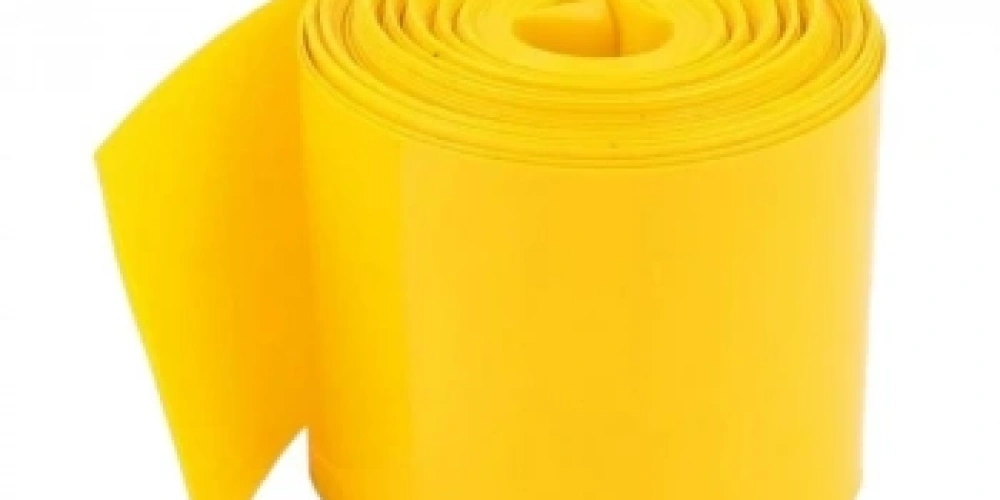

Bir batarya paketinde kullanılan yalıtım malzemeleri, hem elektriksel hem de mekanik koruma sağlar. Kapton bant, PVC yalıtım bantları ve ısıya dayanıklı shrink makaronlar bu amaçla en çok tercih edilen ürünlerdir. Shrink makaron kabloların dış yüzeyine uygulandığında ısı ile daralır ve sıkı bir koruma tabakası oluşturur. Bu, kablo uçlarının ve lehim noktalarının oksitlenmesini engeller. Ayrıca EVA sünger ve izolasyon plakaları, kabloların diğer bileşenlerle temas etmesini önleyerek titreşim kaynaklı yıpranmaları azaltır. Yalıtım malzemelerinin alev geciktirici ve yüksek sıcaklık dayanımlı olması, özellikle lityum iyon hücre kullanılan sistemlerde hayati önem taşır.

Kablo Kesiti ve Malzeme Seçimi

Bir batarya paketinin güvenli çalışması, doğru kablo kesiti seçimiyle başlar. Her kablo belirli bir akım taşıma kapasitesine sahiptir; bu kapasitenin altındaki kablolar ısınarak izolasyonu zayıflatabilir. Genellikle silikon yalıtımlı kablolar, yüksek akım uygulamalarında tercih edilir çünkü hem esnektir hem de 200°C’ye kadar dayanıklıdır. Kablo malzemesi olarak bakır, en yüksek iletkenlik değerine sahip olduğu için yaygın olarak kullanılır. Ancak bakır kabloların kalay kaplı versiyonları oksitlenmeye karşı ekstra koruma sağlar. Kablo seçimi yapılırken uzunluk, ortam sıcaklığı ve yük profili göz önünde bulundurulmalıdır. Aksi halde kabloların yalıtımı kısa sürede zarar görebilir ve enerji kayıpları artar.

Konnektörler, Lehimleme ve Mekanik Sabitleme

Batarya paketlerinde enerji iletiminin devamlılığı, doğru konnektör ve lehimleme yöntemlerinin kullanılmasına bağlıdır. XT60, XT90, Anderson ve DC konnektörler yaygın olarak tercih edilir. Bu bağlantı elemanları yüksek akım taşıyabilen pirinç pinlerle donatılmıştır. Lehimleme kalitesi kötü olduğunda, bağlantı noktalarında yüksek direnç ve ısı oluşur. Bu nedenle lehimleme işlemleri kısa süreli, yüksek sıcaklıkta ve akışkan lehim teli ile yapılmalıdır. Bağlantı sonrası kabloların mekanik olarak sabitlenmesi, titreşim kaynaklı kopmaları önler. Kabloların kasaya temas ettiği bölgelerde kelepçe, kablo bağı veya silikon yastıklar kullanılarak destek yapılmalıdır. Bu, hem dayanıklılığı artırır hem de uzun süreli titreşimlerde yalıtım tabakasının zarar görmesini engeller.

Kablo Yolu Düzeni ve Isı Yönetimi

Batarya paketlerinde kabloların gelişigüzel yerleştirilmesi ciddi ısı birikimi ve verim kaybına neden olur. Bu nedenle kabloların yönü, uzunluğu ve yerleşim açısı dikkatle planlanmalıdır. Yüksek akım taşıyan kablolar birbirine çok yakın yerleştirilmemelidir; aksi halde manyetik alanlar oluşarak ek direnç yaratabilir. Kablo güzergahı planlanırken, hücrelerin ısı kaynaklarından uzak tutulması tavsiye edilir. Gerekirse kablo kanalları, spiral kılıflar veya örgü kılıflar kullanılarak düzen sağlanmalıdır. Bu aynı zamanda bakım ve onarım işlemlerinde kolaylık sunar. Isı yönetimi açısından, kablo bağlantı noktalarının yakınında küçük hava boşlukları bırakmak, sistemin termal dengesini korur ve yalıtım ömrünü uzatır.

Koruma Katmanları ve Test Süreçleri

Bir batarya paketinde kablo koruma yalnızca montaj aşamasında değil, test sürecinde de değerlendirilmelidir. Koruma katmanları kablonun dış yüzeyinde çok katmanlı izolasyon oluşturur; böylece elektrik kaçağı ve nem etkileri minimuma iner. Üretim sonrası testlerde kablolar yüksek voltaj altında izolasyon direnci ölçümüne tabi tutulur. Test süreçleri ayrıca mekanik dayanımı da kapsar. Kabloların bükülme, çekme ve titreşim testlerinden sonra yalıtım bütünlüğü kontrol edilir. Kaliteli kablolar bu testlerden deformasyonsuz geçer. Test aşamasında ayrıca termal kamera ile kablo yüzey sıcaklıkları analiz edilerek olası sıcak nokta oluşumları tespit edilir. Bu adımlar, paket güvenliğini ve uzun ömürlü çalışmayı garanti altına alır.

Sonuç

Batarya paketi kablo koruma ve yalıtım stratejileri, güvenli ve verimli enerji aktarımı için vazgeçilmezdir. Kablo kesiti, malzeme seçimi, konnektör kalitesi ve yalıtım malzemeleri, sistemin uzun ömürlü çalışmasında büyük rol oynar. Planlı kablo yerleşimi ve düzenli testler, hem performansı hem de güvenliği en üst seviyede tutar. Sonuç olarak, doğru koruma stratejileri uygulandığında batarya paketleri yüksek akım altında bile kararlı, güvenli ve verimli şekilde çalışabilir.

Sık Sorulan Sorular

Kablo koruma neden bu kadar önemlidir?
Mekanik hasar ve kısa devre riskini önleyerek sistem güvenliğini sağlar.

Hangi yalıtım malzemeleri tercih edilmeli?
Kapton bant, PVC bant ve shrink makaronlar en güvenli seçeneklerdir.

Kablo kesiti nasıl hesaplanır?
Taşınacak akım ve kablo uzunluğu dikkate alınarak belirlenir.

Konnektör seçimi sistem performansını etkiler mi?
Evet, yanlış konnektör ısınma ve direnç artışına neden olur.

Lehimleme sonrası ne yapılmalı?
Bağlantı noktaları makaronla yalıtılmalı ve sabitlenmelidir.

Kabloların düzenli yerleşimi neden önemlidir?
Isı birikimini önler ve bakım işlemlerini kolaylaştırır.

Silikon kablo neden tercih edilir?
Yüksek sıcaklığa dayanıklıdır ve esnek yapısıyla montajı kolaydır.

Yalıtım testi nasıl yapılır?
Kablolar yüksek voltaj altında izolasyon direnci ölçümüyle test edilir.

Kablo güzergahı planlanmazsa ne olur?
Fazla ısı, elektromanyetik parazit ve enerji kayıpları yaşanabilir.

Batarya paketi kablo koruması ne kadar sürer?
Doğru malzeme ve montajla yıllarca güvenli şekilde kullanılabilir.
