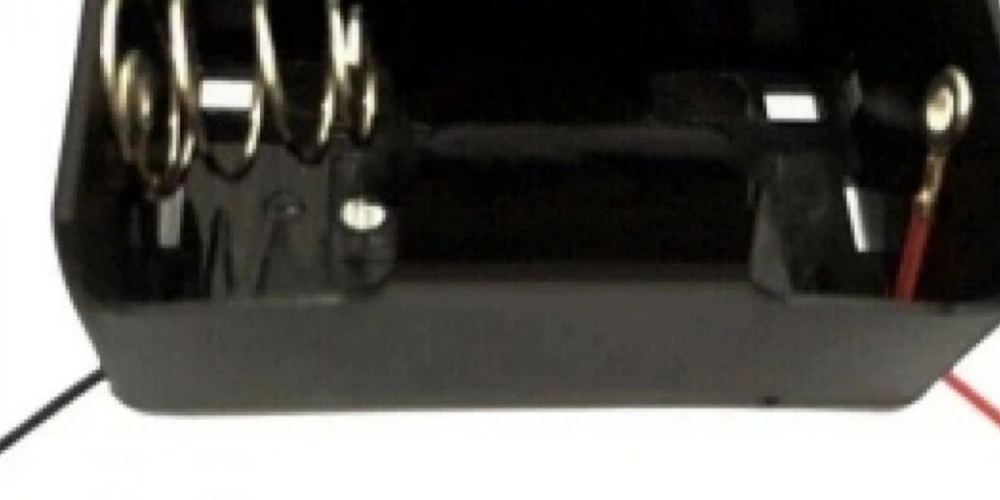

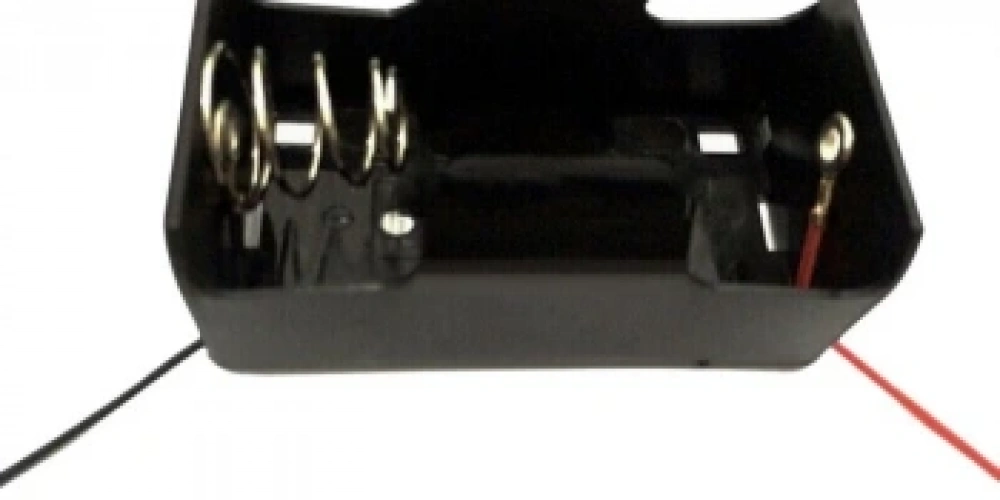

Batarya Paketi Pil Yuvası Tasarımı Nasıl Olmalı?

Pil Yuvası Tasarımının Batarya Performansına Etkisi

Pil yuvası tasarımı, batarya paketinin dayanıklılığı, güvenliği ve verimliliğini doğrudan etkileyen önemli bir mühendislik aşamasıdır. Doğru şekilde tasarlanan bir pil yuvası, hücrelerin konumunu sabit tutar ve olası mekanik zorlanmaları engeller. Hücre yerleşimi sırasında oluşabilecek küçük boşluklar bile titreşim, ısınma ve enerji kayıplarına yol açabilir. Bu nedenle, yuva geometrisi hücre boyutuna (örneğin 18650 veya 21700) göre milimetrik hassasiyetle belirlenmelidir. Ayrıca yuva, batarya montajı sırasında uygulanan basınca dayanıklı olmalı ve uzun süreli kullanımlarda deformasyon göstermemelidir. Bu doğru tasarım, sistemin hem güvenli hem de verimli çalışmasını sağlar.

Malzeme Seçimi ve Mekanik Dayanıklılık

Bir batarya yuvasında kullanılacak malzeme seçimi, hem elektriksel yalıtımı hem de mekanik dayanımı etkiler. ABS plastik, polipropilen ve naylon esaslı malzemeler, yüksek sıcaklığa ve darbelere karşı dayanıklılıkları nedeniyle yaygın olarak kullanılır. Mekanik dayanıklılık açısından seçilen malzemenin esneme oranı, sertliği ve deformasyon direnci dikkatle incelenmelidir. Metal alaşımlar güçlü olsa da iletkenlikleri nedeniyle elektriksel yalıtım açısından risk oluşturur. Bu yüzden çoğu tasarımda yalıtkan plastik tercih edilir. Ayrıca pil yuvasının üretim yöntemi (enjeksiyon kalıp, 3D baskı veya CNC kesim) de malzeme özellikleriyle uyumlu olmalıdır. Yüksek kaliteli malzeme kullanımı, batarya ömrünü uzatır ve montaj güvenliğini artırır.

Isı Yönetimi ve Hava Sirkülasyonu

Bir batarya paketinde oluşan ısı, hücrelerin kimyasal kararlılığını etkiler. Bu nedenle ısı yönetimi pil yuvası tasarımının en önemli unsurlarından biridir. Yuva tasarımında, hücreler arasında hava kanalları oluşturularak pasif soğutma sağlanmalıdır. Bu hava boşlukları, sistemin termal dengesini koruyarak aşırı ısınmayı engeller. Hava sirkülasyonu yetersiz olduğunda hücre sıcaklıkları eşit dağılmaz ve bu da kapasite farklarına yol açar. Özellikle yüksek akım çeken bataryalarda, yuva tasarımı ısı transferini kolaylaştıracak şekilde optimize edilmelidir. Gerekirse, alüminyum soğutma plakaları veya ısı iletken silikon pedlerle desteklenebilir. Isıl stabiliteyi koruyan bir tasarım, batarya paketinin güvenli çalışmasını garanti eder.

Yalıtım, Güvenlik ve Elektriksel Koruma

Batarya paketlerinde yalıtım önlemleri alınmadan yapılan bir tasarım ciddi güvenlik riskleri taşır. Pil yuvasının her hücreyi birbirinden elektriksel olarak ayırması gerekir. Bu amaçla Kapton bant, EVA sünger veya plastik ara plakalar kullanılabilir. Elektriksel koruma sağlamak için, pil yuvası malzemesi alev geciktirici ve yüksek dirençli yapıda olmalıdır. Ayrıca BMS bağlantı kablolarının geçiş noktaları da izole edilmelidir. Yuva içindeki keskin köşe veya çıkıntılar, kabloların yıpranmasına neden olabileceği için yuvarlatılmış hatlar tercih edilmelidir. Güvenlik açısından tasarlanan bir pil yuvası, hem elektriksel kaçakları önler hem de mekanik basınçlara karşı hücreleri korur. Bu, batarya ömrünü uzatan kritik bir faktördür.

Titreşim, Darbe ve Sabitleme Çözümleri

Batarya sistemleri genellikle taşınabilir veya hareketli cihazlarda kullanıldığı için titreşim direnci son derece önemlidir. Pil yuvası, titreşim ve darbeleri emebilecek şekilde desteklenmelidir. Bunun için EVA sünger, silikon dolgu veya esnek kauçuk pedler kullanılabilir. Darbe dayanımı yüksek yuvalar, hücrelerin sarsıntıdan etkilenmeden sabit kalmasını sağlar. Ayrıca, yuva içindeki hücreler arasında boşluk kalmaması, mekanik stresin eşit dağılmasına yardımcı olur. Endüstriyel uygulamalarda, pil yuvası gövdeye vida, perçin veya geçme sistemleriyle sabitlenir. Bu yöntem, uzun süreli titreşim altında bile gevşemeyi engeller. Titreşim kontrollü bir pil yuvası, enerji sistemlerinde güvenli çalışmanın temelini oluşturur.

Modüler Tasarım ve Bakım Kolaylığı

Modern enerji sistemlerinde modüler tasarım anlayışı, hem üretim hem bakım süreçlerinde büyük avantaj sağlar. Pil yuvalarının birbirine geçmeli veya kolay sökülebilir şekilde tasarlanması, bakım süresini kısaltır. Bakım kolaylığı sağlayan bu sistemlerde, arızalı hücrelerin değiştirilmesi tüm paketi sökmeye gerek kalmadan yapılabilir. Ayrıca modüler yapılar, kapasite artırımı gerektiğinde yeni hücrelerin eklenmesine olanak tanır. Bu yapı, endüstriyel ölçekli enerji sistemlerinde maliyeti düşürür ve esnek kullanım sağlar. Modüler tasarım aynı zamanda üretim sürecinde hata payını azaltır. Her modül test edildikten sonra birleştirildiği için sistemin genel güvenilirliği artar.

Sonuç

Batarya paketi pil yuvası tasarımı, yalnızca hücrelerin yerleştirileceği bir alan değil, tüm sistemin güvenliğini ve performansını belirleyen mühendislik bir yapıdır. Malzeme seçimi, ısı yönetimi, yalıtım, sabitleme ve modülerlik gibi unsurlar, profesyonel bir tasarımın temel taşlarıdır. Doğru şekilde tasarlanmış bir pil yuvası, hem mekanik hem elektriksel riskleri minimize eder ve batarya paketinin uzun ömürlü, güvenli şekilde çalışmasını sağlar. Bu nedenle, her batarya projesinde pil yuvası tasarımı stratejik bir öncelik olarak ele alınmalıdır.

Sık Sorulan Sorular

Pil yuvası ne işe yarar?
Hücreleri sabit tutar, yalıtım sağlar ve mekanik dayanıklılığı artırır.

Hangi malzemeden yapılmalıdır?
ABS, polipropilen veya naylon gibi ısıya dayanıklı yalıtkan plastikler kullanılmalıdır.

Pil yuvası ısıyı nasıl etkiler?
Hava kanallarıyla ısıyı dağıtarak hücrelerin soğumasını sağlar.

Titreşim önlemi nasıl alınır?
EVA sünger veya silikon pedlerle titreşim enerjisi emilir.

Yalıtım neden bu kadar önemlidir?
Kısa devre riskini ortadan kaldırarak güvenliği artırır.

Modüler tasarımın avantajı nedir?
Bakım kolaylığı ve kapasite artırımı için esnek kullanım sağlar.

Metal yuvalar kullanılabilir mi?
Kullanılabilir ancak elektriksel izolasyon sağlanması gerekir.

Pil yuvası nasıl sabitlenir?
Vida, perçin veya geçme sistemleriyle gövdeye monte edilir.

Isı yönetimi neden önemlidir?
Aşırı ısınmayı önleyerek hücre ömrünü uzatır.

Yanlış yuva tasarımı ne gibi sorunlar yaratır?
Hücre gevşemesi, ısınma, kısa devre ve performans kaybı meydana gelir.
