| Desteklenen Pil Kimyası | Li-Ion |
| Canbus Haberleşme | Yok |
⚡ Hızlı Özet: Bu OEM Lityum Pil Şarj Devresi, C Type girişi ile 4.2V/4.35V Li-Ion pilleri 3A'e kadar hızlı şarj eder. IP2312 çipli bu kart, CC/CV modunda güvenli şarj sağlar.

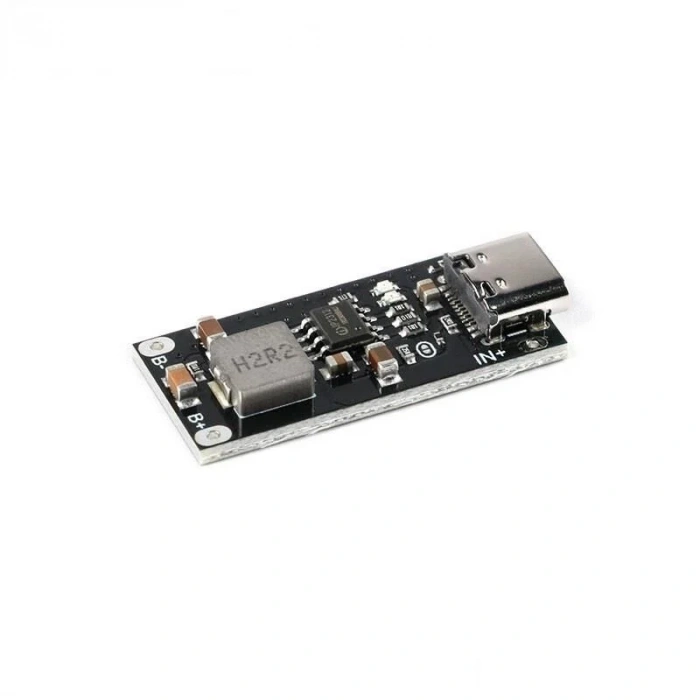

4.2V 3 Amper Lityum Pil Hızlı Şarj Kartı
(3.2V lityum demir fosfat pil için uygun değildir)
Ana kontrol çipi: IP2312
Giriş voltajı: 4.5 ila 5.5V

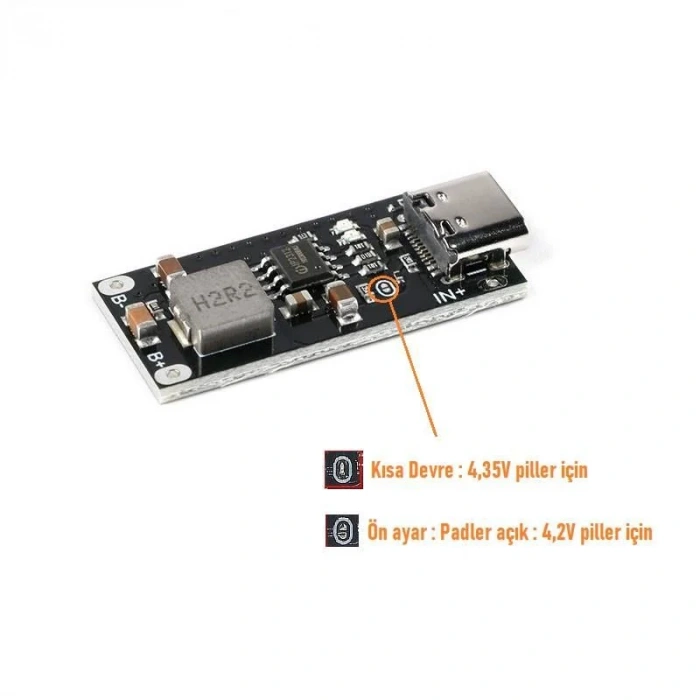

Şarj kesme gerilimi: 4.2V/4.35V (çıkış voltajı 2 versiyonda mevcuttur)
Şarj akımı: 3A (akım direnci ayarlayarak değiştirilebilir)
Gösterge ışığı:
Kırmızı: çalışma göstergesi
Mavi: tam gösterge ışığı.
Not: bu ürün güç göstergesi fonksiyonu yoktur, pil koruma fonksiyonu yoktur,
Dönüşüm verimliliği: 3A 93%, 2A 94%, 1A 95% (sadece referans için veri)
IP2312 tam bir CC/CV şarj modunu benimser.
Pil voltajı 3V altında ise, 100mA ile canlandırmaya çalışır.
Pil 3V üstünde ise sabit akım modunda şarja başlar. Voltaj 4.2 v'ye yakın olduğunda ve şarj akımı 300mA 'den az olduğunda, sabit voltaj şarj moduna girer. Sabit voltaj moduna girdikten sonra, her 4 dakikada bir şarj etmeyi bırakır ve pil voltajının 4.15 v'dan yüksek olup olmadığını kontrol eder: eğer 4.15 v'dan yüksekse, şarjı durdurur;
Pil tamamen şarj olduğunda, pil voltajının 4.1 v'dan düşük olduğunu tespit ederse, pili tekrar şarj etmeye başlar.
Teknik Özellikler
| Desteklenen Pil Kimyası | Li-Ion |
| Canbus Haberleşme | Yok |
Hangi Durumlarda UYGUN DEĞİLDİR?
- 3.2V Lityum Demir Fosfat (LiFePO4) piller.
- Birden fazla seri bağlı (2S, 3S vb.) pil paketleri.
- Dahili pil koruma veya güç seviyesi göstergesi beklenen sistemler.
Satın Almadan Önce

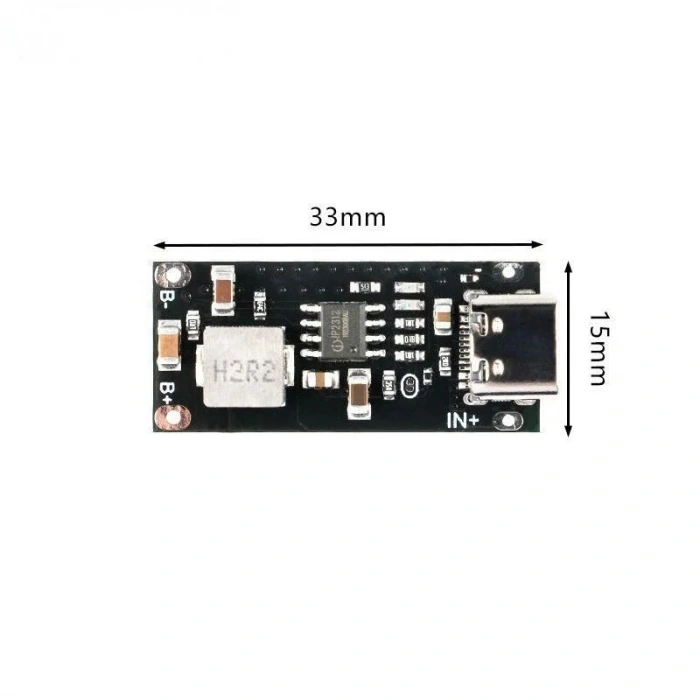

Satın almadan önce, kullanacağınız pilin voltaj ve akım gereksinimleri ile şarj devresinin fiziksel boyutlarının uyumlu olduğundan emin olunuz. Emin olamadığınız durumlarda teknik destek ekibimizle iletişime geçmeniz önerilir.
İlgili ve Tamamlayıcı Ürünler
Sık Sorulan Sorular
S: Bu şarj devresi hangi tip lityum piller için uygundur?
C: Devre, 4.2V veya 4.35V şarj kesme gerilimine sahip tek hücreli Li-Ion piller için tasarlanmıştır. Lityum Demir Fosfat (LiFePO4) pillerle uyumlu değildir.
S: Şarj akımını değiştirmek mümkün müdür?
C: Evet, şarj akımı kart üzerindeki direnç değerini ayarlayarak değiştirilebilir. Maksimum 3A akım desteklenmektedir.
S: Bu kartın pil koruma veya güç göstergesi özelliği var mı?
C: Hayır, bu şarj devresinde dahili pil koruma fonksiyonu veya güç göstergesi özelliği bulunmamaktadır. Bu özellikler için harici bir BMS veya gösterge modülü kullanılması gerekebilir.
