TP5000 1A Lifepo4 ve Li-ion Pil Şarj Devresi: Esnek ve Verimli Şarj Çözümü
⚡ Hızlı Özet: TP5000 1A şarj devresi, LiFePO4 (3.6V) ve Li-ion (4.2V) piller için 1A akımla güvenli ve verimli şarj imkanı sunar.

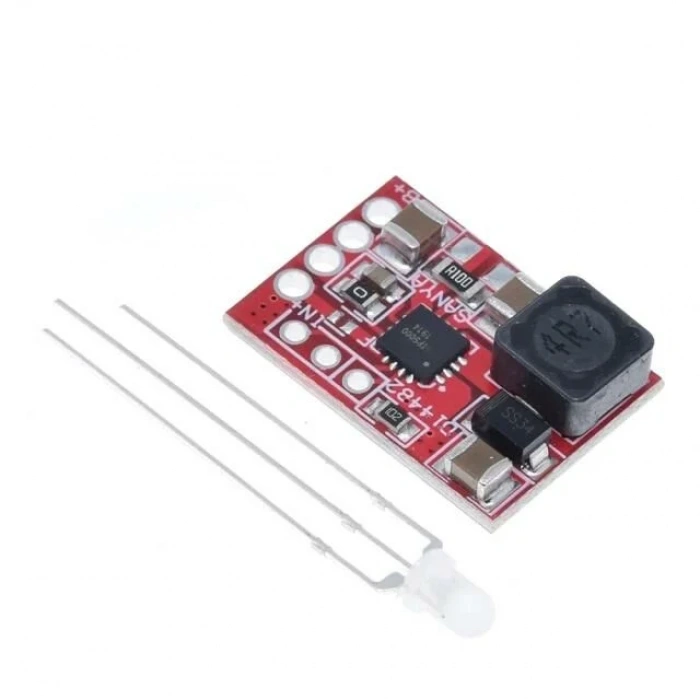

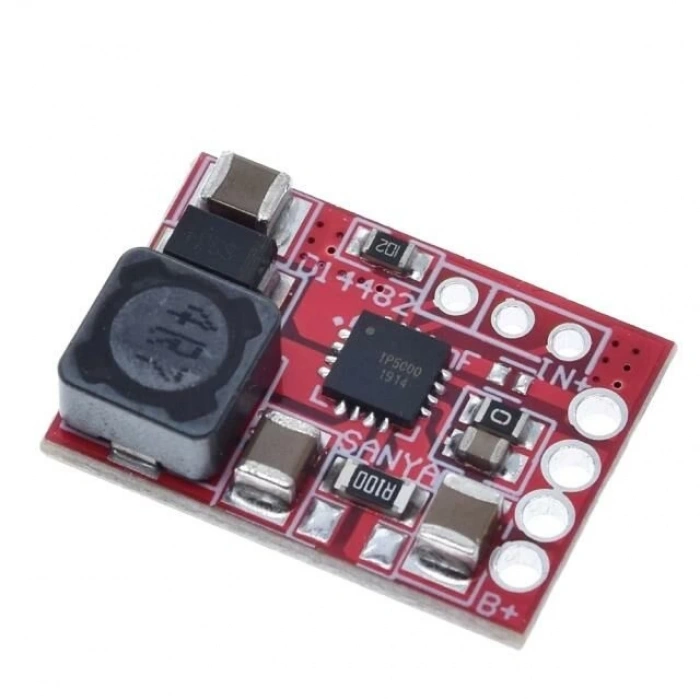

TP5000 1A Lifepo4 ve Li-ion Pil Şarj Devresi, OEM kalitesiyle sunulan, çok yönlü bir pil şarj modülüdür. Bu devre, hem lityum demir fosfat (LiFePO4) hem de lityum iyon (Li-ion) pil kimyalarını destekleyerek geniş bir kullanım yelpazesi sunar. Özellikle tek hücreli piller için tasarlanmış olup, projelerinizde güvenilir ve istikrarlı bir şarj çözümü arayanlar için idealdir.

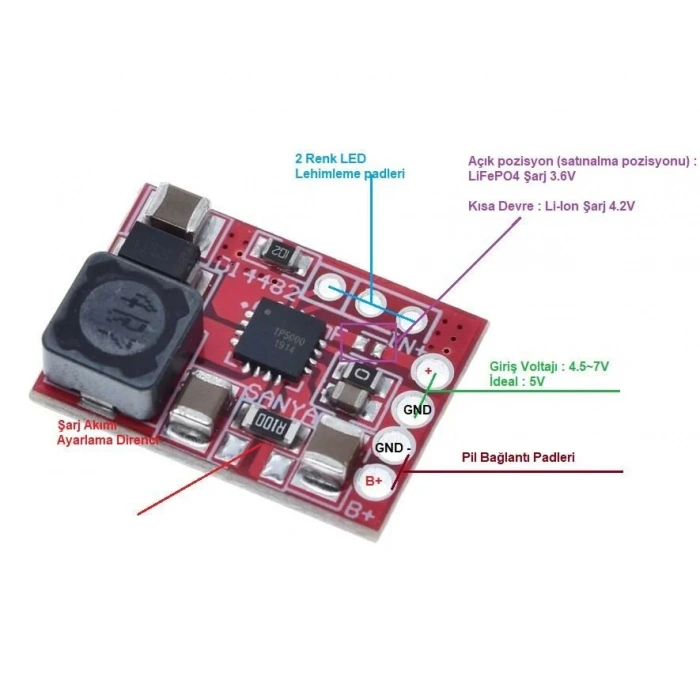

Bu kompakt şarj devresi, 1A'lik varsayılan şarj akımıyla pillerinizi hızlı ve verimli bir şekilde doldurur. Anahtar özelliklerinden biri, kart üzerindeki bir jumper veya lehim köprüsü aracılığıyla LiFePO4 (3.6V) ve Li-ion (4.2V) şarj voltajları arasında kolayca geçiş yapabilmesidir. Bu esneklik, farklı pil türleriyle çalışan geliştiriciler ve hobi sahipleri için büyük avantaj sağlar.
Öne Çıkan Özellikler
- Çift Kimya Desteği: LiFePO4 (3.6V) ve Li-ion (4.2V) pilleri şarj edebilme özelliği.
- 1A Şarj Akımı: Pillerinizi verimli bir şekilde şarj etmek için varsayılan 1 Amper şarj akımı.
- Kompakt Tasarım: Küçük boyutları sayesinde dar alanlarda ve taşınabilir projelerde kolay entegrasyon.
- Dahili Koruma Özellikleri: Aşırı sıcaklık, kısa devre ve düşük voltaj koruması gibi entegre güvenlik mekanizmaları.
- LED Şarj Göstergesi: Şarj durumu hakkında görsel geri bildirim sağlayan LED desteği.
- Yüksek Verimlilik: Anahtarlamalı (buck converter) yapısı sayesinde düşük ısı üretimi ve yüksek enerji verimliliği.
Teknik Özellikler
| Özellik | Değer |
|---|
| Marka | OEM |
| Model Kodu | TP5000 |
| Desteklenen Pil Kimyası | LiFEPO4 (3.6V), Li-Ion (4.2V) |
| Şarj Akımı | 1A (Varsayılan) |
| Giriş Voltajı | 4.5V - 9.0V DC (Önerilen 5.0V) (*Web Verisi) |
| Çalışma Sıcaklığı Aralığı | -40°C ila +85°C (*Web Verisi) |
| Canbus Haberleşme | Yok |

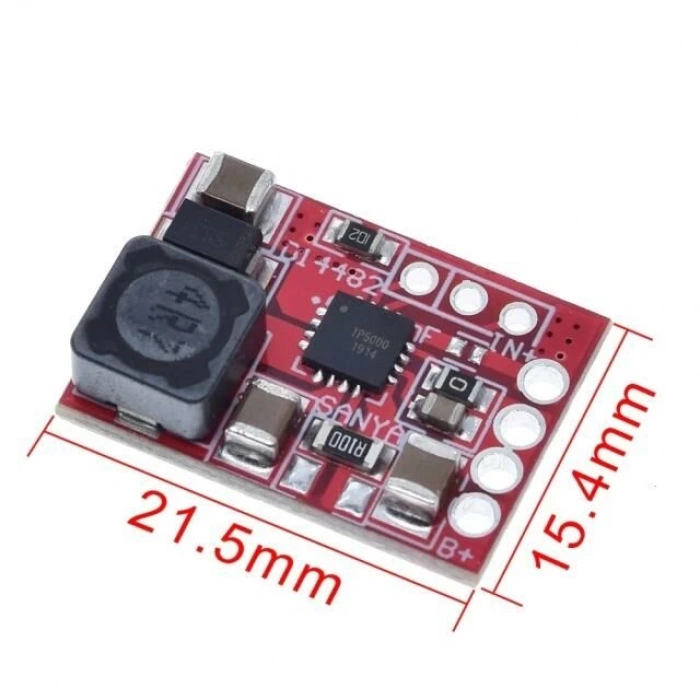

| Ölçüler (yaklaşık) | 21.5 mm (Uzunluk) x 14.5 mm (Genişlik) x 4.2 mm (Yükseklik) (*Web Verisi) |
| Ağırlık (yaklaşık) | 2.5 g (*Web Verisi) |
Kullanım Alanları & Kimler İçin Uygun?
- DIY (Kendin Yap) elektronik projeleri ve prototipleme.
- Taşınabilir elektronik cihazların (el feneri, küçük fanlar vb.) pil şarj sistemleri.
- Güneş enerjili şarj sistemleri için pil yönetim modülü.
- Arduino veya ESP32 tabanlı mobil cihazlar ve sensörler için entegre şarj çözümleri.
- Tek hücreli LiFePO4 veya Li-ion pillerin güvenli ve verimli şarj edilmesi gereken tüm uygulamalar.
Hangi Durumlarda UYGUN DEĞİLDİR?
- Yüksek deşarj akımı gerektiren (örneğin elektrikli bisiklet, matkap gibi) uygulamalarda doğrudan pil koruma veya güç kaynağı olarak kullanıma uygun değildir.
- Birden fazla hücreyi seri olarak şarj etmek için harici bir balanslama devresi olmadan kullanılması tavsiye edilmez.
- Canbus haberleşme özelliği gerektiren sistemler için uygun değildir.
- 2A'den daha yüksek şarj akımı gerektiren uygulamalarda ek soğutma önlemleri alınmadan kullanılması önerilmez.
Paket İçeriği
- 1 Adet TP5000 1A Lifepo4 ve Li-ion Pil Şarj Devresi
İlgili ve Tamamlayıcı Ürünler
Satın Almadan Önce
Cihazınızın voltaj, akım, bağlantı tipi ve fiziksel ölçü gereksinimlerini ürün özellikleriyle karşılaştırmanız önerilir. Ürünün cihazınızla uyumluluğundan veya ölçülerinden emin değilseniz, yanlış sipariş vermemek adına satın almadan önce teknik destek ekibimizle iletişime geçebilirsiniz.
Sık Sorulan Sorular
S: TP5000 devresi hangi pil türlerini şarj edebilir?
C: Bu devre, tek hücreli LiFePO4 (3.6V) ve Li-ion (4.2V) pilleri şarj edebilir.
S: Şarj akımı ayarlanabilir mi?
C: TP5000 modülü varsayılan olarak 1A şarj akımı sunar. Direnç değişimi ile şarj akımı 0.5A ile 2A arasında ayarlanabilir, ancak 1A üzeri akımlarda ek soğutma gerekebilir.
S: Bu modülün dahili korumaları var mı?
C: Evet, TP5000 entegresi aşırı sıcaklık, kısa devre ve düşük voltaj koruması gibi dahili güvenlik özelliklerine sahiptir.
⚠️Önemli Güvenlik Uyarısı: Lityum bazlı pillerle çalışırken daima dikkatli olun. Yanlış kullanım veya bağlantı, pil hasarına, aşırı ısınmaya veya yangına neden olabilir. Pil şarj devrelerini her zaman uygun koruma devreleri (BMS) ile birlikte ve üretici talimatlarına uygun olarak kullanın.
⚠️Uyumluluk Notu: Ürününüzün voltaj ve akım gereksinimlerinin bu şarj devresinin kapasitesiyle uyumlu olduğundan emin olun. Yüksek akım çeken cihazlar için uygun olmayabilir.
