Not: Bu ürün, sadece 12 Seri Lifepo4 Pil Paketinde Kullanmak için uygundur. Farklı Serilerde Kullanılamaz.

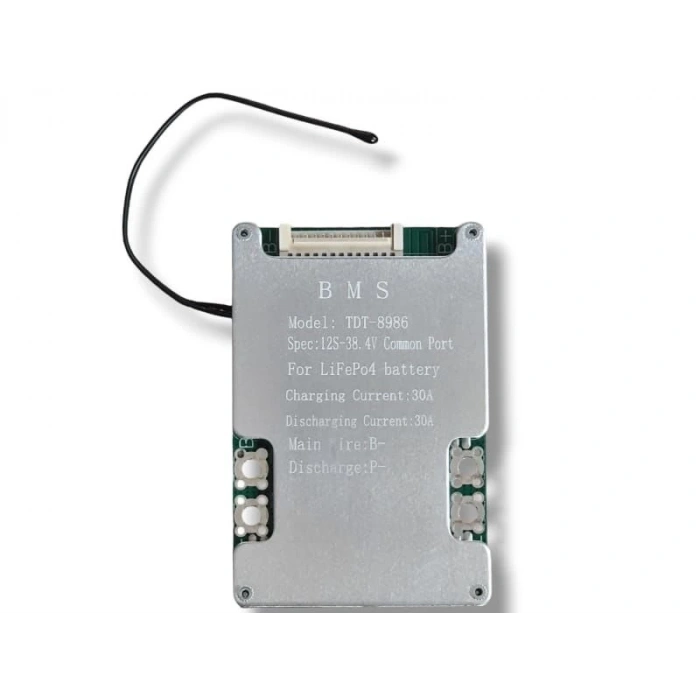

TDT-12S-8986-30A LFP
L90*W60*T10mm MAX
Aşırı Şarj Tespit Voltajı : 3.75±0.05V
Aşırı Şarj Serbest Bırakma Gerilimi : 3.6±0.1V
Aşırı Deşarj Tespit Voltajı : 2.1±0.1V
Aşırı Deşarj Serbest Bırakma Gerilimi : 2.3±0.1V
Aşırı Akım :60A-80A
Aşırı akım kesme süresi : 400-1200 ms
Kısa Devre Engelleme : 150 ~350 mikro saniye
Kısa Devreden Kurtarma : Yük bağlantısını ayırın
Şarj / Deşarj Isı Koruması : 75±10℃
Ürün Kendi Enerji Harcaması : Maksimum 80 uA
0V şarj : Evet
Maksimum Sürekli Şarj Akımı : 30A
Maksimum Sürekli Deşarj Akımı : 30A
Balans Voltajı : 3.6V±0.05V
Balans Akımı : 35-55mA
B+ (Batarya Pozitif) Bağlantı. Batarya üzerinden alınacak 40A taşıyabilecek kablo. Yük + ve Şarj + için.
B- (Batarya Negatif) Bağlantı : 2 PAD ( Her biri 20A taşıyabilecek kalınlıkta)
P- (Şarj/Deşarj Negatif) Bağlantı : 2 PAD ( Her biri 20A taşıyabilecek kalınlıkta)

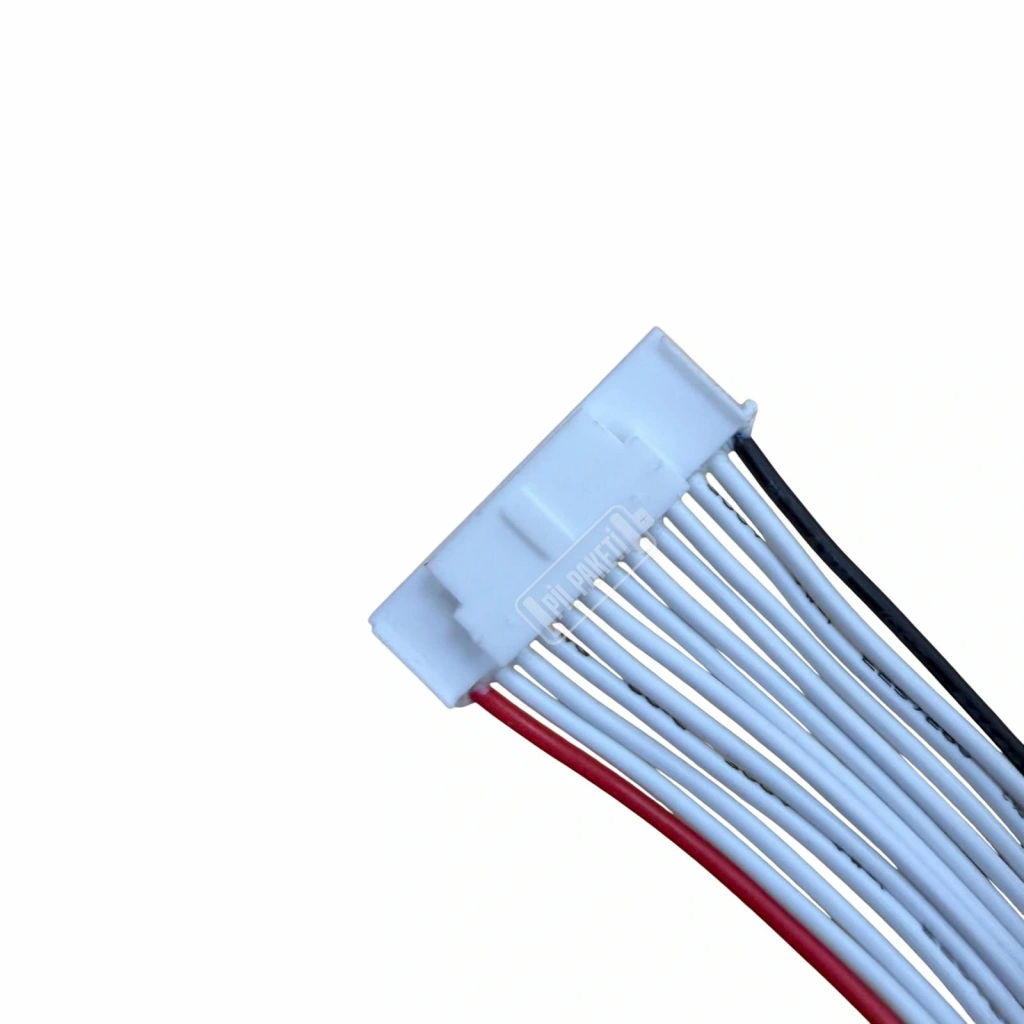

Soket Bağlantısı (13 Kablolu) : (3.2V Nominal Voltaja Göre Örneklendirilmiştir.)
B0 Siyah Kablo 0V
B1 Beyaz Kablo 3,2V
B2 Beyaz Kablo 6,4V
B3 Beyaz Kablo 9,6V
B4 Beyaz Kablo 12,8V
B5 Beyaz Kablo 16V
B6 Beyaz Kablo 19,2V
B7 Beyaz Kablo 22,4V
B8 Beyaz Kablo 25,6V
B9 Beyaz Kablo 28,8V
B10 Beyaz Kablo 32,0V
B11 Beyaz Kablo 35,2V
B12 Kırmızı Kablo 38.4V
TDT BMS LiFePO4 12S 30A Balanslı Kartı ile Hassas Enerji Yönetimi
36V (38.4V nominal) lityum demir fosfat sistemler için tasarlanan TDT 12S 30A Balanslı BMS, orta voltajlı batarya paketlerinizin güvenli ve verimli çalışması için geliştirilmiş profesyonel bir kontrol ünitesidir. 12 seri bağlı hücreyi bağımsız olarak izleyen bu sistem, bataryanızın her zaman ideal çalışma aralığında kalmasını sağlar. LiFePO4 kimyası ile tam uyumlu voltaj eşikleri sayesinde hücrelerin aşırı zorlanmasını engelleyerek sistem kararlılığını artırır. Akıllı denetim mekanizmaları, özellikle enerji depolama ve mobilite projelerinde bataryanızın ömrünü uzatan en kritik bileşenlerden biridir.
30 Amper Güç Kapasitesi ve Kararlı Akım İletimi
Bu BMS modeli, 30 Amperlik sürekli deşarj akımı desteği ile 36V ekosistemindeki birçok cihazın enerji talebini rahatlıkla karşılar. Elektrikli scooterlar, robotik platformlar ve güneş enerjili aydınlatma sistemleri için ideal olan bu kapasite, kesintisiz enerji akışı sağlar. Devre üzerindeki düşük iç dirençli mosfetler, akım iletimi sırasında oluşan ısıl kayıpları minimize ederek yüksek verimlilik sunar. Kartın termal tasarımı, yoğun yük altında dahi bileşenlerin serin kalmasına yardımcı olur, bu da uzun süreli kullanımlarda batarya paketinin toplam performansını ve güvenilirliğini pekiştirir.
Entegre Balans Fonksiyonu ile Hücreler Arası Gerilim Dengesi
12 hücreli batarya paketlerinde zamanla oluşan voltaj sapmaları, paketin toplam kapasitesinin tam verimle kullanılmasını engeller. TDT 12S BMS, üzerinde barındırdığı aktif balans devresi sayesinde şarjın son aşamasında hücre voltajlarını eşitler. Hücre dengeleme işlemi, zayıf hücrelerin aşırı deşarj olmasını veya güçlü hücrelerin aşırı şarj edilmesini önleyerek batarya paketinin genel "çevrim ömrünü" korur. Bu profesyonel dengeleme süreci, bataryanızın yıllar sonra bile kararlı bir deşarj grafiği sergilemesini sağlayarak ekonomik ve uzun ömürlü bir kullanım avantajı sunar.
Çok Katmanlı Güvenlik Protokolleri ve Donanımsal Emniyet
Batarya güvenliği, lityum bazlı sistemlerde asla taviz verilmemesi gereken bir konudur. TDT 12S 30A BMS; aşırı şarj, aşırı deşarj, aşırı akım ve kısa devre durumlarına karşı emniyet protokolleri ile donatılmıştır. Hücre voltajı 3.65V üzerine çıktığında şarjı keser, 2.0V - 2.5V altına düştüğünde ise deşarjı durdurarak pilleri koruma altına alır. Kısa devre koruması, elektriksel bir kaza anında milisaniyeler bazında tepki vererek sistemi tamamen izole eder. Bu donanımsal koruma katmanları, batarya yatırımınızı her türlü elektriksel olumsuzluğa karşı bir kalkan gibi çevreler.
Kompakt Tasarım ve Sistem Entegrasyon Avantajı
Gelişmiş özelliklerine rağmen optimize edilmiş boyutlara sahip olan bu kart, batarya kasaları ve dar montaj alanları için idealdir. Belirgin bağlantı noktaları ve beraberinde gelen balans kablo grubu, montaj kolaylığı sağlayarak kurulum sürecini hızlandırır. Sistem entegrasyonu aşamasında hata payını düşüren net işaretlemeler, profesyonel teknik servislerden hobi kullanıcılarına kadar herkes için güvenli bir kurulum deneyimi sunar. Kartın fiziksel dayanıklılığı, titreşimli ve değişken sıcaklıklı ortamlarda dahi iletkenlik kaybı yaşamadan çalışmasını destekleyerek mobil projelerde büyük avantaj sağlar.
Elektrikli Mobilite ve Güneş Enerjisi Sistemleri İçin İdeal
38.4V nominal gerilime sahip LiFePO4 batarya paketlerinin kullanıldığı her yerde bu BMS kartı güvenle tercih edilebilir. Elektrikli scooter batarya yenilemelerinden, 36V güneş enerjisi depolama ünitelerine kadar geniş bir uygulama yelpazesi mevcuttur. 30 Amperlik gücü, standart birçok elektrikli motor ve invertör grubu için oldukça yeterlidir. Sistem sürekliliği hedefleyen projelerde bataryayı otonom bir şekilde yöneten bu devre, LiFePO4 teknolojisinin sunduğu yüksek güvenliği profesyonel bir yönetim katmanıyla birleştirerek projelerinizin başarısını garanti altına alır.
Sık Sorulan Sorular
Bu kartı 10S veya 13S lityum iyon bataryalarla kullanabilir miyim?
Hayır, bu kart sadece lityum demir fosfat (LiFePO4) voltaj aralıkları olan 12 seri (12S) sistemler içindir.
30 Amper sürekli akım çekilmesi karta zarar verir mi?
Hayır, kart 30A sürekli akımı taşıyacak şekilde tasarlanmıştır; ancak hava akışı olan bir yere monte edilmesi önerilir.
Balans özelliği ne zaman devreye girer?
Hücre voltajı 3.5V - 3.6V seviyelerine ulaştığında hücreler arasında voltaj farkı varsa dengeleme başlar.
Kısa devre koruması sonrası kart nasıl açılır?
Arıza giderildikten sonra şarj girişinden kısa süreli voltaj uygulanarak kartın resetlenmesi sağlanır.
Şarj voltajı olarak kaç Volt uygulanmalıdır?
12S LiFePO4 sistemler için ideal şarj voltajı 43.2V ile 43.8V arasındadır.
Balans kabloları ürünle beraber mi gönderiliyor?
Evet, 12S konfigürasyonuna uygun balans kablo grubu ve soketi paket içeriğine dahildir.
Kart üzerinde sıcaklık sensörü (NTC) mevcut mu?
Evet, TDT serisi profesyonel BMS kartlarında aşırı ısınmaya karşı koruma sağlayan termal sensör bulunur.
Hangi tip pillerle uyumludur?
3.2V nominal gerilime sahip tüm LiFePO4 (18650, 32700, prizmatik vb.) hücrelerle tam uyumludur.
Bağlantı şemasında önce hangi uç bağlanmalıdır?
Güvenli montaj için her zaman önce batarya eksi (B-) ucu, ardından balans kabloları bağlanmalıdır.
Deşarj akımı 30A ise maksimum şarj akımı ne olmalıdır?
Batarya sağlığı için genellikle deşarj akımının yarısı olan 15A ve altındaki şarj akımları önerilir.
