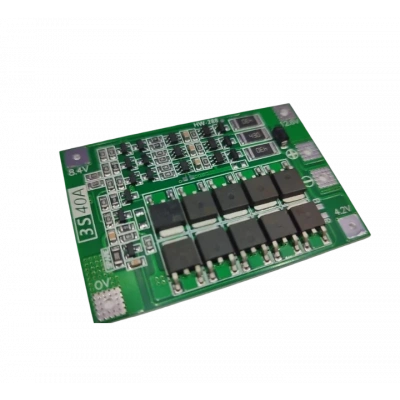

Creatall - Lityum İyon BMS - 3S 40A - Balanslı - Yeşil

Yeşil renkli Creatall 3S 40A Lityum İyon BMS, 18650 hücrelerle uyumlu olarak geliştirilen, yüksek akım dayanımı sunan ve pasif dengeleme (balans) özelliğine sahip güvenli bir pil koruma devresidir. Üründe dayanıklı ve verimli MOSFET’ler yer almakta olup Nikos tipi bileşenler kesinlikle kullanılmamaktadır.

İade Bilgilendirmesi: Lehimleme yapılan BMS devreleri, üzerinde fiziksel müdahale olduğu için iade kapsamı dışındadır. Satın almadan önce teknik uygunluğu lütfen kontrol ediniz.

⚙️ Kullanım Tavsiyeleri

Bu BMS, yüksek akım çeken cihazlar için uygundur. Özellikle elektrikli el aletleri veya yüksek güçlü DC motorlar kullanan sistemlerde güvenle tercih edilebilir. Ancak dizüstü bilgisayarlardan sökülen piller gibi düşük akım kapasiteli hücrelerle çalıştırıldığında yeterli performans alınamaz. Önerilen piller, en az 5C deşarj oranına sahip ve INR tipi hücrelerdir.

Aşırı yük anında düşük kaliteli piller gerilim kaybı yaşar ve BMS çıkışı otomatik olarak kapatarak bataryayı koruma moduna alır. Bu durum, devrenin hatalı olduğunu değil; pillerin yeterli akım sağlayamadığını gösterir.

? Montaj Talimatları

• Montaja daima 0V pad (bataryanın negatif ucu) üzerinden başlayarak sıralı şekilde pozitif yöne ilerleyin.
• İlk montaj sonrası devre uyku modunda olabilir. Uyandırmak için:
  • 12.6V'luk sabit bir şarj gerilimi uygulayın veya
  • Batarya eksi ucunu birkaç saniyeliğine P- pad'ine bağlayın.
• Pillerin hem voltaj hem de kapasite açısından dengeli olması gerekir. Aksi halde sistem dengesiz çalışabilir.

? Dengeleme (Balans) Mekanizması

Yeşil Creatall BMS, yalnızca şarj sırasında devreye giren pasif balans sistemi ile çalışır. Yüksek voltajlı hücrelerden gelen fazla enerji, dirençler üzerinden düşük akımlarla tüketilerek diğer hücrelerle denge sağlanır.

Bu sistem aktif balans yapmaz; enerji transferi değil enerji tüketimi esasına dayanır. Pillerin başlangıçta eşit seviyede olması, verimli balanslama için önemlidir.

? Şarj Cihazı Önerileri

Creatall 3S 40A BMS için yalnızca sabit akım ve sabit voltaj (CC-CV) özellikli şarj cihazları kullanılmalıdır. Standart adaptörler bu devreye uygun değildir ve kısa sürede arızalanabilir.

• XL4015 DC–DC ayarlanabilir voltaj regülatörü
• Meltis 1S–3S Li-ion şarj modülleri
• USB-C destekli 5V → 12.6V şarj dönüştürücüler

? Teknik Bilgilendirme

• BMS, seri bağlı hücrelerin tümünden geçen akımı yönlendirir, pilleri ayrı ayrı şarj etmez.
• B1, B2 gibi pad’ler çıkış noktaları değil, hücre voltajlarını izlemek ve dengelemek için kullanılır.
• Pad'lerde 4.2V gibi sabit bir voltaj görülmesi beklenmemelidir.

Yeşil renkli Creatall 3S 40A Balanslı Lityum İyon BMS, hem amatör hem de profesyonel uygulamalarda uzun ömürlü ve güvenli enerji yönetimi arayan kullanıcılar için ideal çözümdür.
