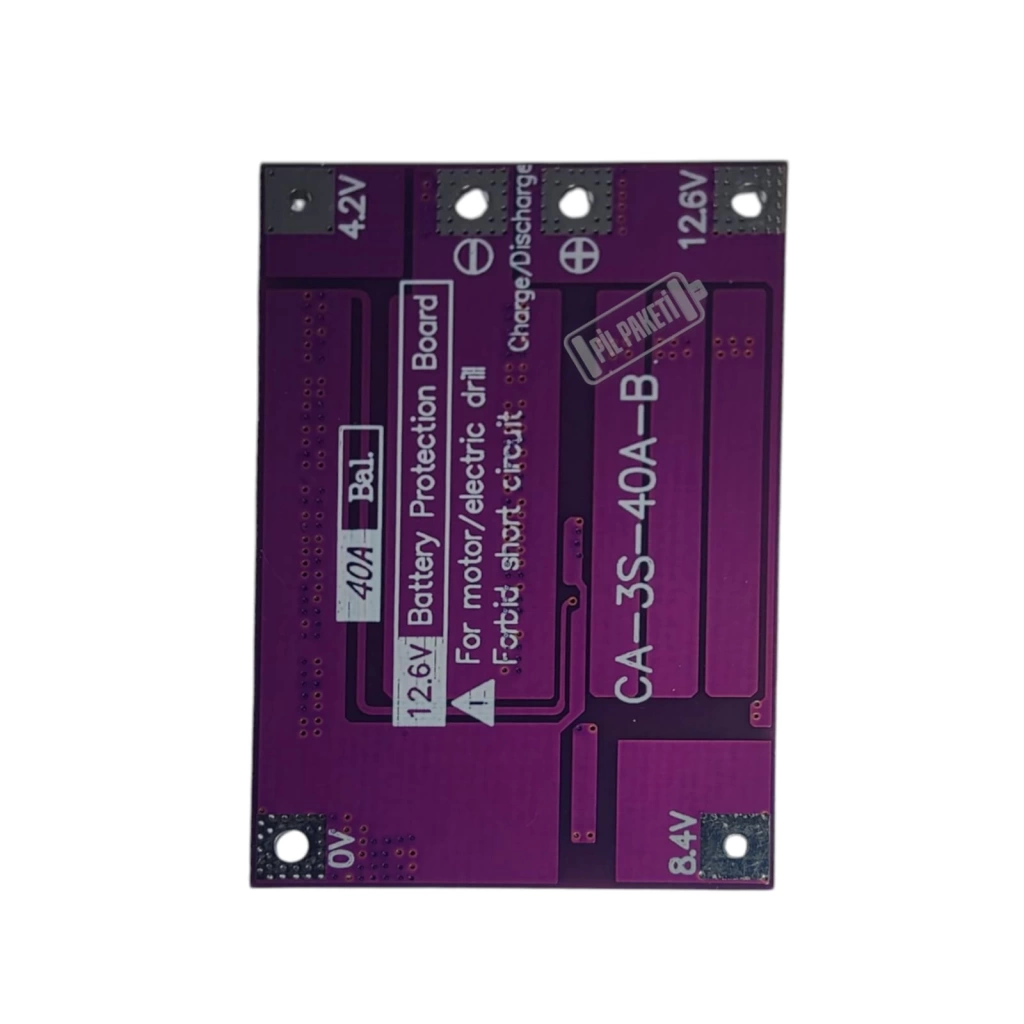

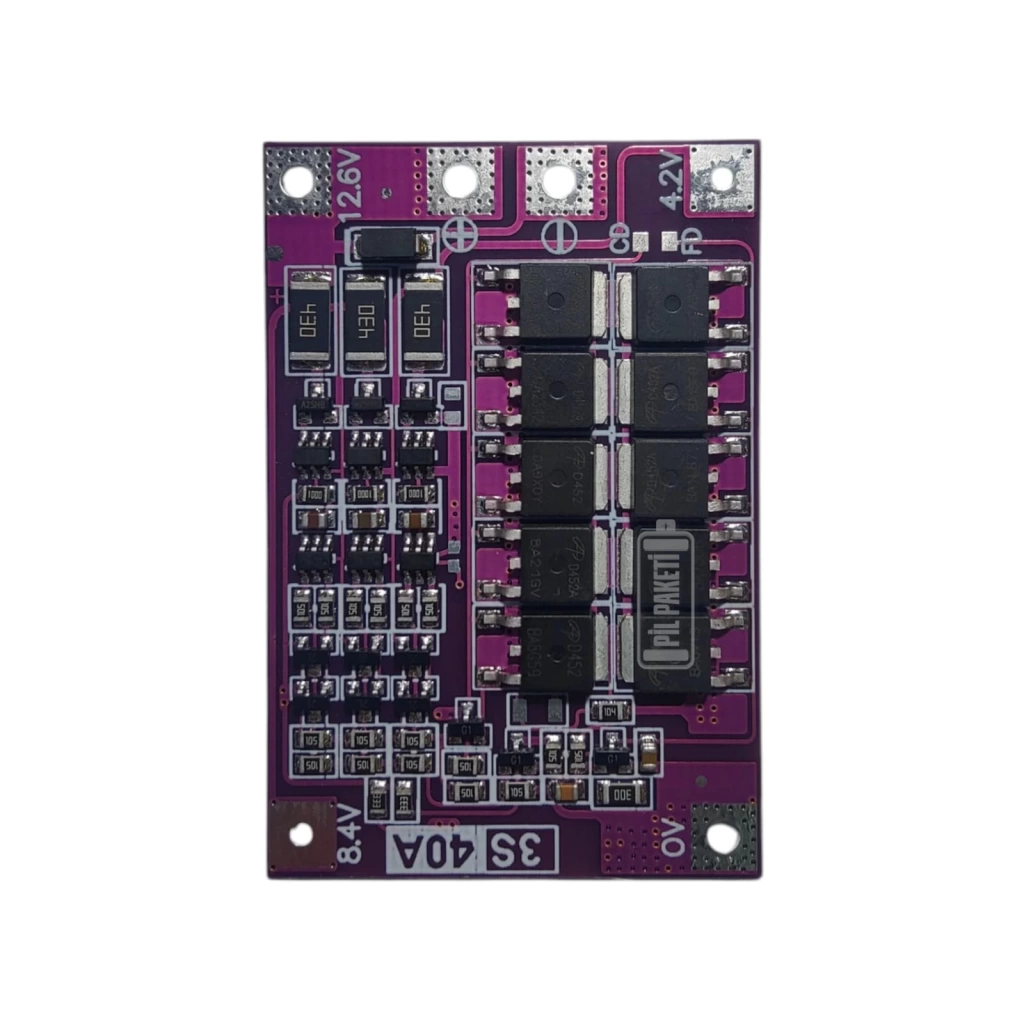

Creatall - Lityum İyon BMS - 3S 40A - Balanslı - Mor

Mor renkli Creatall 3S 40A Balanslı Lityum İyon BMS, 18650 tipi lityum pillerle kullanıma uygun, pasif balans destekli ve yüksek akım uygulamaları için optimize edilmiş bir pil koruma devresidir. Kaliteli MOSFET bileşenleriyle donatılmıştır, Nikos tipi MOSFET içermez.

İade Bilgilendirmesi: Lehimleme yapılan BMS devreleri, üzerinde fiziksel müdahale olduğu için iade kapsamı dışındadır. Satın almadan önce teknik uygunluğu lütfen kontrol ediniz.

⚡ Uygulama Notları

Bu devre matkap, süpürge gibi motorlu cihazlar için uygundur ancak notebook bataryalarından sökülen hücrelerle kullanılmamalıdır. En az 5C deşarj oranına sahip veya sürekli 10A verebilen INR tipi piller önerilir.

Düşük akım sağlayan piller yüksek yük altında voltajı sabit tutamaz ve Creatall BMS, koruma için çıkışı keser. Bu, cihazın doğru çalıştığını gösterir. BMS, her hücreyi ayrı ayrı izler; bir hücre kesme voltajının altına düştüğünde sistem durdurulur.

?️ Montaj Talimatları

  • Montaja 0V padinden (batarya eksi ucu) başlayın ve artıya doğru sırayla ilerleyin.
  • BMS montaj sonrası uyku modunda olabilir. Uyandırmak için:
    • 12.6V şarj voltajı uygulayın veya
    • 0V hattını birkaç saniye P- çıkışına değdirin.
  • Pillerin eşit voltaj ve kapasiteye sahip olduğundan emin olun. Aksi durumda batarya dengesiz kurulur.

? Balans Özelliği

Creatall BMS, pasif balans sistemi kullanır. Şarj sırasında voltajı yüksek hücrelerden enerji 30–50mA akımla dirençler üzerinden harcanır. Bu işlem yalnızca şarj sırasında gerçekleşir; boşta balans yapılmaz.

Aktif balans ile karıştırılmamalıdır. Başlangıçta pillerin eşit seviyede olması, balansın etkili çalışması açısından önemlidir.

? Şarj Cihazı Önerileri

Bu BMS ile uyumlu şarj cihazları sabit akım – sabit voltaj (CC–CV) moduna sahip olmalıdır. Aksi halde, standart adaptörler zarar görebilir.

⚠️ Dikkat Edilmesi Gerekenler

  • BMS pilleri ayrı ayrı şarj etmez; akım, seri bağlı hücreler üzerinden geçerek devreyi tamamlar.
  • B1, B2 pad'leri çıkış değil; hücre voltajlarını izlemek ve balans yapmak içindir.
  • Pad’lerde 4.2V sabit voltaj beklenmemelidir; bu noktalar ölçüm içindir, enerji çıkışı değildir.

Creatall 3S 40A Mor BMS, yüksek akım ihtiyaçları için güvenli, verimli ve uzun ömürlü bir çözümdür.

Creatall 3S 40A Balanslı BMS Mor Modelin Temel Özellikleri

Creatall Lityum-İyon BMS 3S 40A Balanslı Mor, üç seri bağlı hücreden oluşan (3S) lityum-iyon batarya paketleri için tasarlanmış güçlü ve güvenilir bir batarya yönetim sistemidir. Sistem hem yüksek sürekli akım çıkışı hem de aktif hücre dengeleme (balans) özelliği ile öne çıkar. Bu model, mor renkli PCB yapısıyla fiziksel olarak kolay ayırt edilebilmekte ve sistem içinde estetik bir görünüm sunmaktadır. Özellikle taşınabilir enerji çözümleri, solar sistemler ve elektrikli mikromobilite araçları için ideal bir çözümdür.

3S Batarya Konfigürasyonu ile Uyumlu Voltaj Yönetimi

3S konfigürasyon, üç adet 3.7V nominal hücreden oluşur ve tam şarjda toplam 12.6V voltaj üretir. Creatall BMS bu voltaj aralığı için özel olarak geliştirilmiş olup, voltaj kontrolü ile her hücrenin güvenli sınırlar içinde kalmasını sağlar. Hassas voltaj izleme devreleri, şarj ve deşarj sırasında her hücrenin durumunu takip eder ve herhangi bir hücrede aşırı şarj veya deşarj riski oluştuğunda sistemi devre dışı bırakır. Bu sayede batarya paketi hem uzun ömürlü hem de güvenli şekilde çalışır.

40A Sürekli Akım Desteği ile Güçlü Enerji Aktarımı

Creatall BMS 3S 40A, 40 amperlik sürekli akım çıkışına sahiptir. Bu kapasite, taşınabilir elektrikli araçlar, küçük motor sistemleri ve yüksek güç gerektiren LED uygulamalarında güvenli enerji aktarımı sağlar. Geniş bakır yollar ve yüksek kaliteli MOSFET’ler kullanılarak üretilen bu BMS, aşırı yüklenmelerde bile sistemin ısınmasını minimumda tutar. 40A sürekli çıkış sayesinde kullanıcılar, performanstan ödün vermeden cihazlarını çalıştırabilir.

Balans Devresi ile Hücreler Arası Gerilim Eşitleme

Balans özelliği, lityum-iyon bataryalarda uzun ömür ve verimlilik açısından kritik bir öneme sahiptir. Bu özellik, bataryadaki hücreler arasında voltaj farkı oluştuğunda devreye girer ve hücreler eşit voltaj seviyesine gelene kadar çalışır. Hücre voltaj dengesizliği, zamanla batarya kapasitesinin düşmesine ve hücrelerin zarar görmesine neden olur. Creatall mor model BMS, otomatik dengeleme fonksiyonu ile bu sorunları ortadan kaldırır ve tüm hücrelerin sağlıklı çalışmasını garanti eder.

Koruma Katmanları ile Güvenli Çalışma

Gelişmiş koruma fonksiyonları, Creatall BMS’in en önemli avantajlarından biridir. Bu model; aşırı şarj koruması, aşırı deşarj koruması, kısa devre koruması, aşırı akım kesicisi ve sıcaklık izleme devresi gibi çok sayıda güvenlik önlemi ile donatılmıştır. Akıllı kesme devreleri, oluşabilecek risk durumlarında sisteme müdahale ederek hem kullanıcıyı hem de cihazı koruma altına alır. Bu sayede, ürün yalnızca enerji yönetimi değil, aynı zamanda tam anlamıyla bir güvenlik ünitesi olarak işlev görür.

Kurulum Önerileri ve Uygulama Alanları

Kurulum aşamasında dikkat edilmesi gereken en önemli nokta, hücre bağlantı sırasının doğru yapılması ve bağlantıların izolasyonunun eksiksiz tamamlanmasıdır. BMS montajı yapılırken lehimleme işlemi profesyonelce gerçekleştirilmelidir. Yanlış bağlantılar, hem BMS devresine hem de batarya hücrelerine kalıcı zarar verebilir. Uygulama alanları arasında elektrikli kaykaylar, scooter’lar, güneş enerjili sistemler, taşınabilir ses sistemleri ve mobil aydınlatmalar gibi düşük-orta güç sistemleri yer alır. BMS, bu sistemlerde hem performans hem güvenlik açısından kritik bir bileşen olarak görev yapar.

Sık Sorulan Sorular

  • Bu BMS hangi tür bataryalar için uygundur?
    • Sadece 3S yani üç seri bağlı lityum-iyon hücrelerle kullanılabilir.
  • 40A sürekli akım çıkışı ne işe yarar?
    • Yüksek güçlü cihazların stabil çalışmasını sağlar, sistemin kesilmesini önler.
  • Balans devresi aktif çalışıyor mu?
    • Evet, hücre voltaj farkı oluştuğunda dengeleme işlemini otomatik yapar.
  • Bu ürün dış ortamda kullanılabilir mi?
    • Hayır, nemli ortamlarda kullanılmamalı, kapalı alanda muhafaza edilmelidir.
  • Kurulumda dikkat edilmesi gereken temel unsurlar nelerdir?
    • Doğru kablo sıralaması, yalıtım ve bağlantı testleri kritik öneme sahiptir.
  • BMS olmadan batarya kullanılabilir mi?
    • Kullanılabilir ancak aşırı şarj, deşarj ve kısa devre gibi riskler artar.
  • BMS’in mor modeli ile yeşil modeli arasında fark var mı?
    • Fonksiyonel olarak benzer olabilir, ancak üreticiye göre PCB tasarımı değişebilir.
  • Balans işlemi sadece şarj sırasında mı yapılır?
    • Evet, genellikle balans işlemi şarj sırasında aktif hale gelir.
  • Lityum demir fosfat (LiFePO4) pillerle uyumlu mu?
    • Hayır, bu model yalnızca 3.7V nominal voltajlı lityum-iyon hücrelerle uyumludur.
  • Kısa devre koruması nasıl çalışır?
    • Sistem ani kısa devre tespit ettiğinde çıkışı anında keserek bileşenleri korur.
Balans YöntemiPasif Balans
RenkMor
