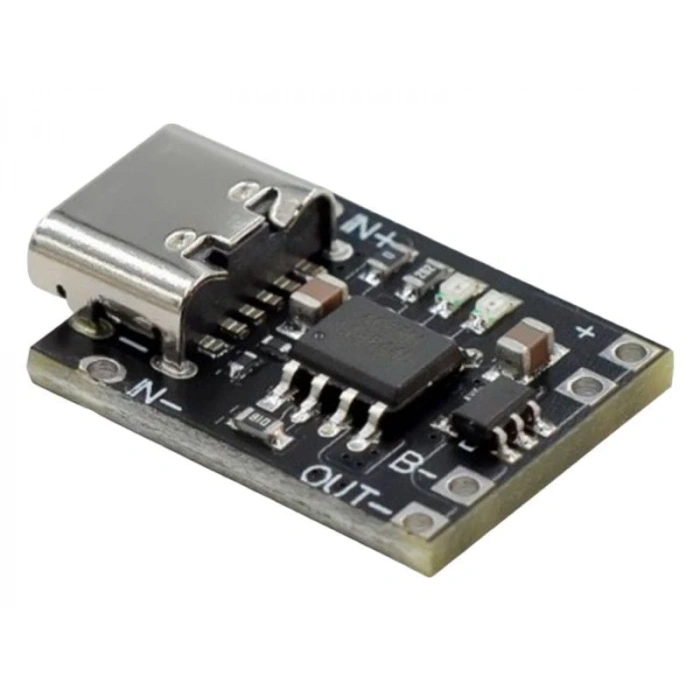

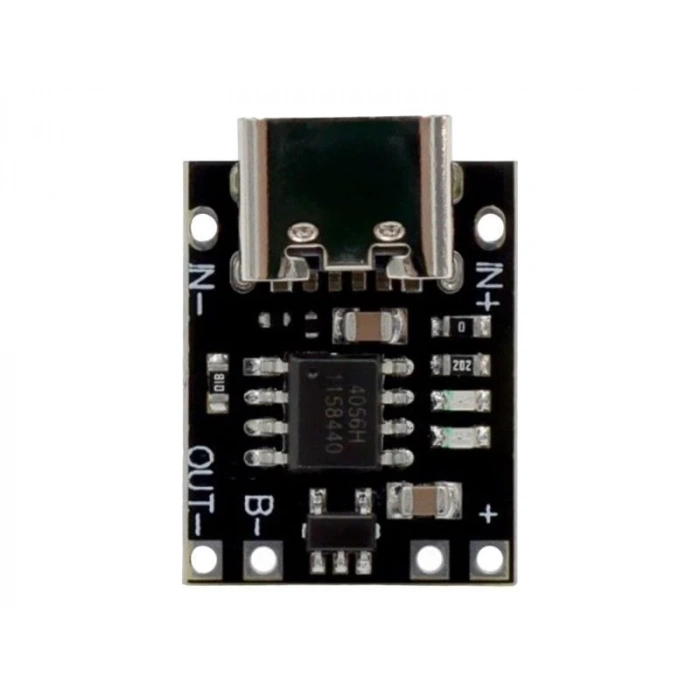

Type-C Mini Lityum İyon Şarj Devresi: Korumalı ve Kompakt Şarj Çözümü
⚡ Hızlı Özet: Type-C Mini Lityum İyon Şarj Devresi, tek hücreli 4.2V Li-ion piller için 1A şarj akımı ve entegre koruma sunan kompakt bir modüldür.
Type-C Mini Lityum İyon Şarj Devresi - Korumalı - 1 amper, modern Type-C USB girişi ile tek hücreli lityum iyon pillerinizi güvenli ve verimli bir şekilde şarj etmek için tasarlanmıştır. Bu kompakt devre, 5V giriş voltajı ile çalışarak 4.2V çıkış gerilimi sağlar ve 1 amper şarj akımı sunar. Entegre koruma fonksiyonları sayesinde pil ömrünü uzatırken güvenli bir şarj deneyimi sunar.
Devre, pil voltajı 4.2V'a ulaştığında ve şarj akımı 100mA'ya düştüğünde şarj döngüsünü otomatik olarak sonlandırır. Ayrıca, pil voltajı 4.05V'nin altına düştüğünde şarj döngüsünü yeniden başlatarak pilinizin optimum şarj seviyesinde kalmasına yardımcı olur. Pil voltajı 2.9V'nin altında olduğunda ise 100mA akım ile ön şarj yaparak pilin güvenli bir şekilde 3V üzerine çıkmasını sağlar, ardından 1A sabit akım moduna geçer.
Öne Çıkan Özellikler
- Type-C USB Girişi: Modern ve kullanışlı Type-C bağlantı noktası ile kolay güç girişi.
- 1 Amper Şarj Akımı: Tek hücreli lityum iyon piller için hızlı ve etkili şarj imkanı.
- Entegre Koruma Fonksiyonları: Otomatik şarj sonlandırma, şarj döngüsü yeniden başlatma ve düşük voltaj ön şarj özellikleri.

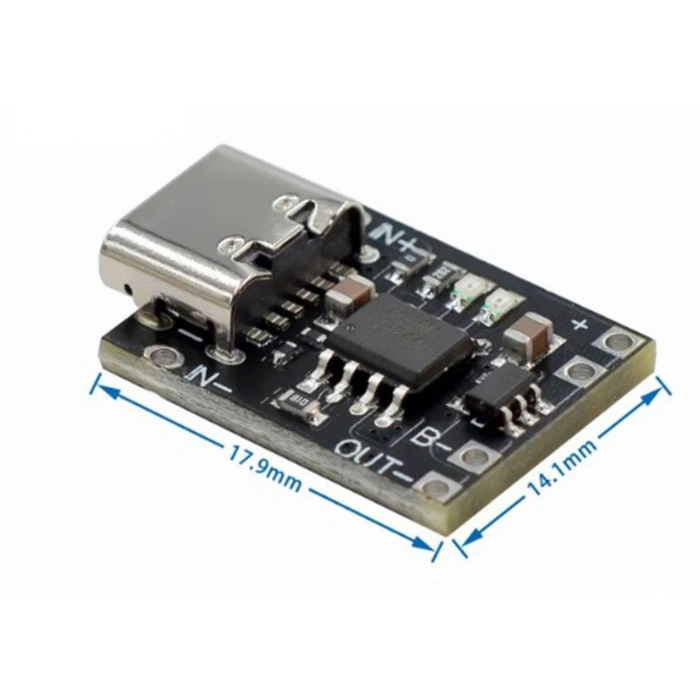

- Kompakt Tasarım: 17.9 × 14.1 × 3.5mm boyutları ile küçük projelerde ve dar alanlarda kullanım kolaylığı.
- Siyah PCB Rengi: Estetik ve profesyonel görünüm.
- 4.2V Çıkış Gerilimi: Standart tek hücreli lityum iyon piller için ideal şarj voltajı.
Teknik Özellikler
| Özellik | Değer |
|---|
| Giriş Voltaj Aralığı | 5V |
| Çıkış Gerilimi | 4.2V |
| Şarj Akımı | 1A |
| Şarj Sonlandırma Akımı | 100mA (4.2V'a ulaştıktan sonra) |
| Şarj Yeniden Başlatma Voltajı | 4.05V |
| Ön Şarj Eşiği | 2.9V |
| Ön Şarj Akımı | 100mA |
| Ölçüler | 17.9 × 14.1 × 3.5mm |
| PCB Rengi | Siyah |
| Soket Tipi | Type C USB |
Kullanım Alanları & Kimler İçin Uygun?
- DIY (Kendin Yap) elektronik projeleri ve prototipleme.
- Taşınabilir elektronik cihazların (el feneri, küçük hoparlörler vb.) pil şarj devreleri.
- Tek hücreli lityum iyon pil kullanan küçük robotik uygulamalar.
- USB Type-C üzerinden şarj edilebilir pil modülleri oluşturma.
- Geliştirme kartları ve mikrodenetleyici tabanlı projelerde pil yönetimi.
Hangi Durumlarda UYGUN DEĞİLDİR?
- Çok hücreli (örneğin 2S, 3S, 4S vb.) lityum iyon pil paketlerini şarj etmek için uygun değildir.
- LiFePO4, Ni-MH, Ni-Cd gibi farklı kimyaya sahip pillerle kullanılamaz.
- Yüksek akım çeken (örneğin elektrikli matkaplar, elektrikli scooterlar) cihazların pillerini şarj etmek için tasarlanmamıştır.
- Dahili koruma devresi (BMS) bulunmayan pillerde, aşırı deşarj gibi ek korumalar için harici bir BMS kullanılması tavsiye edilir.
Paket İçeriği
- 1 Adet Type-C Mini Lityum İyon Şarj Devresi - Korumalı - 1 amper
İlgili ve Tamamlayıcı Ürünler
Satın Almadan Önce
Cihazınızın voltaj, akım, bağlantı tipi ve fiziksel ölçü gereksinimlerini ürün özellikleriyle karşılaştırmanız önerilir. Ürünün cihazınızla uyumluluğundan veya ölçülerinden emin değilseniz, yanlış sipariş vermemek adına satın almadan önce teknik destek ekibimizle iletişime geçebilirsiniz.
Sık Sorulan Sorular
S: Bu şarj devresi hangi tip pillerle uyumludur?
C: Bu devre, tek hücreli (1S) 4.2V lityum iyon pillerle uyumludur.
S: Devre üzerinde herhangi bir gösterge LED'i bulunuyor mu?
C: Ürün açıklamasında LED göstergesi bilgisi verilmemiştir.
S: Bu devre aşırı deşarj koruması sağlıyor mu?
C: Bu devre, pil voltajı 2.9V altına düştüğünde ön şarj moduna geçerek pilin aşırı deşarj olmasını engellemeye yardımcı olur, ancak tam bir BMS'in sunduğu kapsamlı aşırı deşarj korumasını sağlamaz.
⚠️Önemli Güvenlik Uyarısı: Lityum iyon pillerin şarjı ve kullanımı dikkat gerektirir. Her zaman doğru voltaj ve akım değerlerine sahip şarj cihazları ve koruma devreleri kullanın. Yanlış kullanım pil hasarına, aşırı ısınmaya veya yangına neden olabilir.
⚠️Uyumluluk Kontrolü: Bu şarj devresi sadece tek hücreli 4.2V lityum iyon piller için tasarlanmıştır. Farklı pil kimyaları veya çok hücreli pil paketleri ile kullanılması cihaza ve pillere zarar verebilir.
