Not: Bu ürün, sadece 13 Seri Lityum İyon Pil Paketinde Kullanmak için uygundur. Farklı Serilerde Kullanılamaz.

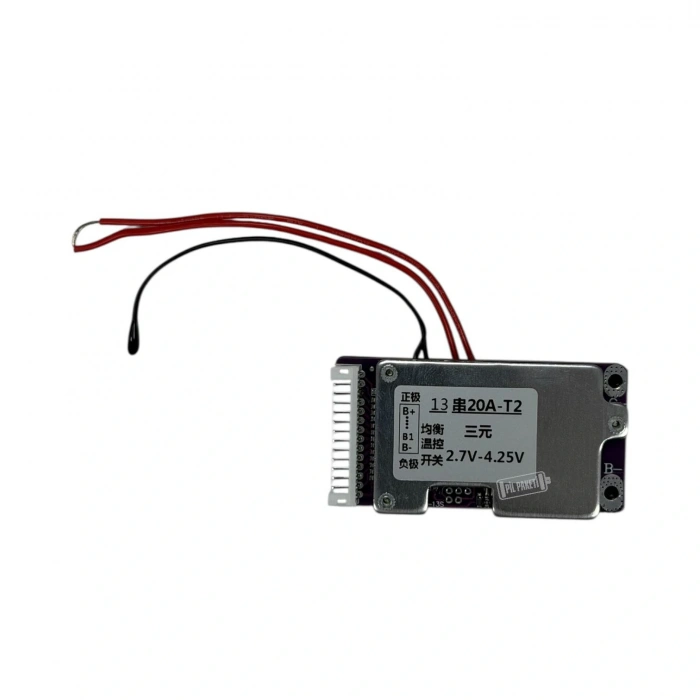

XR Lityum İyon BMS 13S 20A: 48V Batarya Sistemleri İçin Akıllı Denetim
Elektrikli mobilite dünyasında 48V sistemler, sundukları yüksek verimlilik ve tork kapasitesi nedeniyle en çok tercih edilen voltaj seviyeleri arasındadır. Pilpaketi.com kalitesiyle sunulan XR Lityum İyon BMS 13S 20A, bu voltaj değerine sahip 13 serilik batarya gruplarının güvenliğini sağlamak için tasarlanmıştır. 3.7V nominal değere sahip lityum iyon hücrelerin her birini milisaniyelik hızlarla denetleyen bu kart, enerji paketinizin performansını optimize eder. 20 Amperlik sürekli deşarj kapasitesi, standart elektrikli bisikletler ve scooterlar için ideal bir denge noktası oluşturur. Ürünün sunduğu gelişmiş teknik koruma katmanları, bataryanızın sadece bir güç kaynağı değil, aynı zamanda güvenilir bir yönetim merkezi haline gelmesini sağlar.
Ayrı Port Yapısı ile Optimize Edilmiş Akım Trafiği
Bu BMS modelinin en ayırt edici özelliklerinden biri ayrı port (split port) mimarisine sahip olmasıdır. Bu yapıda, bataryanın şarj edilmesi için kullanılan giriş noktası ile yükün bağlandığı deşarj çıkışı birbirinden bağımsız terminaller üzerinden yönetilir. Bu tasarım, deşarj sırasında oluşan yüksek akımların şarj devresi üzerindeki termal yükü azaltmasını sağlayarak kartın genel ömrünü uzatır. 20A sürekli akım desteği, 48V nominal gerilimle birleştiğinde yaklaşık 1000 Watt güce kadar olan motor sürücülerini besleyebilir. Ayrı port kullanımı, montaj sırasında daha net bir kablolama şeması sunarken aynı zamanda sistemin toplam elektriksel stabilitesini en üst düzeye çıkarır.
On/Off Fonksiyonu ile Tam Kontrol ve Tasarruf
Kullanıcı deneyimini bir üst seviyeye taşıyan On/Off anahtar desteği, bu kartın profesyonel projelerde tercih edilme nedenlerinin başında gelir. Kart üzerinde yer alan özel pinler aracılığıyla sisteme bir anahtar bağlayabilir ve batarya çıkışını fiziksel olarak kontrol edebilirsiniz. Bu özellik, cihazın kullanılmadığı uzun bekleme sürelerinde bataryanın kendi kendine deşarj olmasını engelleyen harika bir enerji tasarrufu yöntemi sağlar. Dış panele taşınabilen bir düğme sayesinde, sisteminizi karmaşık şalter mekanizmalarına ihtiyaç duymadan aktif veya pasif hale getirebilirsiniz. Bu fonksiyon, batarya hücrelerinizin derin deşarja düşmesini önleyerek toplam çevrim ömrünü koruma altına alır.
NTC Sensörü ile Kritik Sıcaklık Yönetimi
Lityum iyon hücreler, çalışma sırasında oluşan ısıya karşı oldukça hassastır ve kontrolsüz ısınma hücre bozulmalarına yol açabilir. XR BMS üzerinde bulunan entegre NTC sıcaklık sensörü, batarya bloğunun ısısını saniye bazında takip eder. Eğer hücreler şarj veya deşarj esnasında güvenli çalışma limitlerinin dışına çıkarsa, BMS akımı anında keserek termal emniyet sağlar. Bu özellik, özellikle yaz aylarında yapılan uzun sürüşlerde veya dar alanlardaki batarya kutularında bir sigorta görevi görür. Sensörün sağladığı hassas denetim sayesinde, pillerin kimyasal yapısının aşırı sıcaklık nedeniyle bozulması engellenir ve yangın riski minimize edilir.
Hassas Balans Devresi ile Maksimum Kapasite
13 seri pilin bir arada çalıştığı sistemlerde, zamanla hücreler arasında voltaj dengesizlikleri oluşması beklenen bir durumdur. XR 13S 20A BMS, sahip olduğu balans fonksiyonu ile bu sorunu her şarj döngüsünde çözer. Şarj işlemi 54.6V seviyesine yaklaştığında, daha hızlı dolan hücreleri sönümleyerek geride kalan hücrelerin de tam kapasiteye ulaşmasını sağlar. Bu süreç, batarya paketinin toplam kullanılabilir enerji verimliliğini %100'e yakın tutar. Dengeli bir batarya grubu, sürüş esnasında voltajın daha geç düşmesini sağlayarak daha uzun menzil performansı sunar. Balans devresi, paket içindeki en zayıf hücrenin tüm sistemi erkenden kapatmasını önleyerek hücre ömrünü maksimize eder.
Geniş Uygulama Alanları ve Kurulum Kolaylığı
Kompakt boyutları ve dayanıklı PCB yapısı ile bu modül, birçok farklı uygulama yelpazesinde kendine yer bulur. Elektrikli bisikletlerden solar aydınlatma sistemlerine, UPS ünitelerinden robotik platformlara kadar 48V gerektiren her yerde güvenle kullanılabilir. Ürünle birlikte gelen balans kabloları ve kart üzerindeki net işaretlemeler, montaj sürecini profesyoneller ve ileri seviye hobiciler için kolay kurulum sınıfına sokar. Pilpaketi.com güvencesiyle sunulan bu çözüm, endüstriyel standartlarda güvenlik protokolleri (aşırı şarj, aşırı deşarj, kısa devre) ile donatılmıştır. Doğru yapılandırılmış bir sistemde bu BMS kartı, bataryanızın yıllarca sorunsuz ve güvenli bir şekilde hizmet vermesini sağlayan en sadık bileşeni olacaktır.
Sık Sorulan Sorular
Bu BMS kartı LiFePO4 piller ile uyumlu mudur?
Hayır, bu kart sadece nominal voltajı 3.6V-3.7V olan Lityum İyon hücreler için üretilmiştir; LiFePO4 sistemlerde çalışmaz.
Ayrı port (split port) bağlantısı yaparken nelere dikkat edilmelidir?
Şarj aletinden gelen kablo C- ucuna, motordan gelen yük kablosu ise P- ucuna bağlanmalıdır; bu uçların karıştırılması karta zarar verebilir.
BMS üzerindeki On/Off anahtarı bağlamazsak ne olur?
BMS'in çıkış vermesi için bu uçların bir anahtar yardımıyla kısa devre edilmesi (devrenin kapatılması) gereklidir.
48V sistem için şarj aleti voltajı kaç olmalıdır?
13S Lityum İyon paketler için tam dolu voltajı olan 54.6V çıkışlı bir şarj cihazı kullanılmalıdır.
20 Amperlik değer anlık (peak) akımı mı temsil eder?
Hayır, bu değer kartın sürekli olarak taşıyabileceği akımdır; anlık tepe akımları bu değerin biraz üzerine çıkabilir.
NTC sensörü nereye sabitlenmelidir?
Sensör, paket içerisindeki en çok ısınma ihtimali olan merkezdeki hücrelerin yüzeyine sıkıca temas ettirilmelidir.
Balans özelliği şarj dışında deşarjdayken de çalışır mı?
Hayır, balans işlemi genellikle hücreler şarjın son aşamasında 4.15V-4.20V eşiğine ulaştığında devreye girer.
BMS montajında kablo sıralaması neden kritiktir?
Yanlış sıralama işlemciyi yakabilir; bağlantı her zaman en negatif uç olan B- noktasından başlayarak sırayla yapılmalıdır.
Kısa devre koruması sonrası sistem nasıl sıfırlanır?
Kısa devre kalktıktan sonra şarj girişine bir anlık voltaj uygulanması BMS'in tekrar aktif olmasını sağlar.
Bu kart ile kaç wattlık bir motor çalıştırılabilir?
48V sistemde 20A sürekli akım ile yaklaşık 960-1000 Watt güce kadar olan motorlar güvenle beslenebilir.
