Not: Bu ürün, sadece 13 Seri Lityum İyon Pil Paketinde Kullanmak için uygundur. Farklı Serilerde Kullanılamaz.

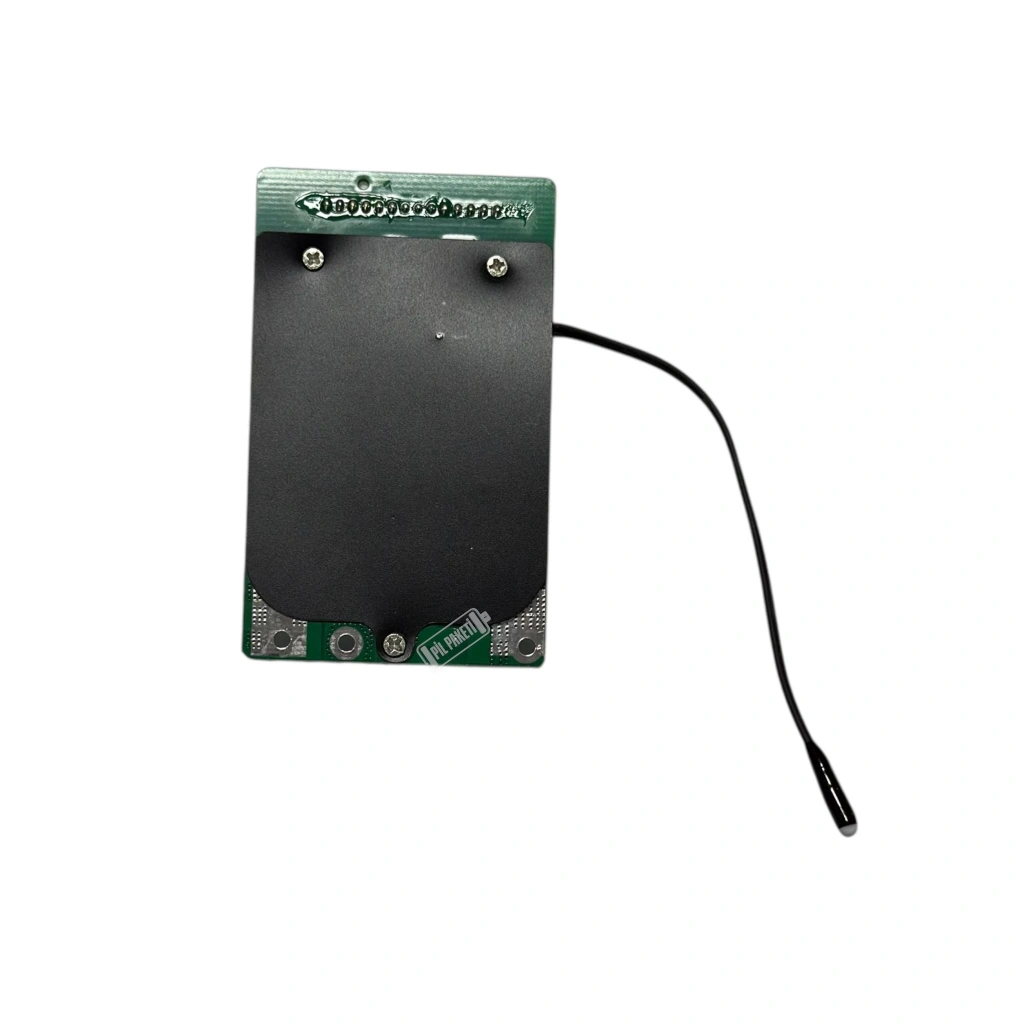

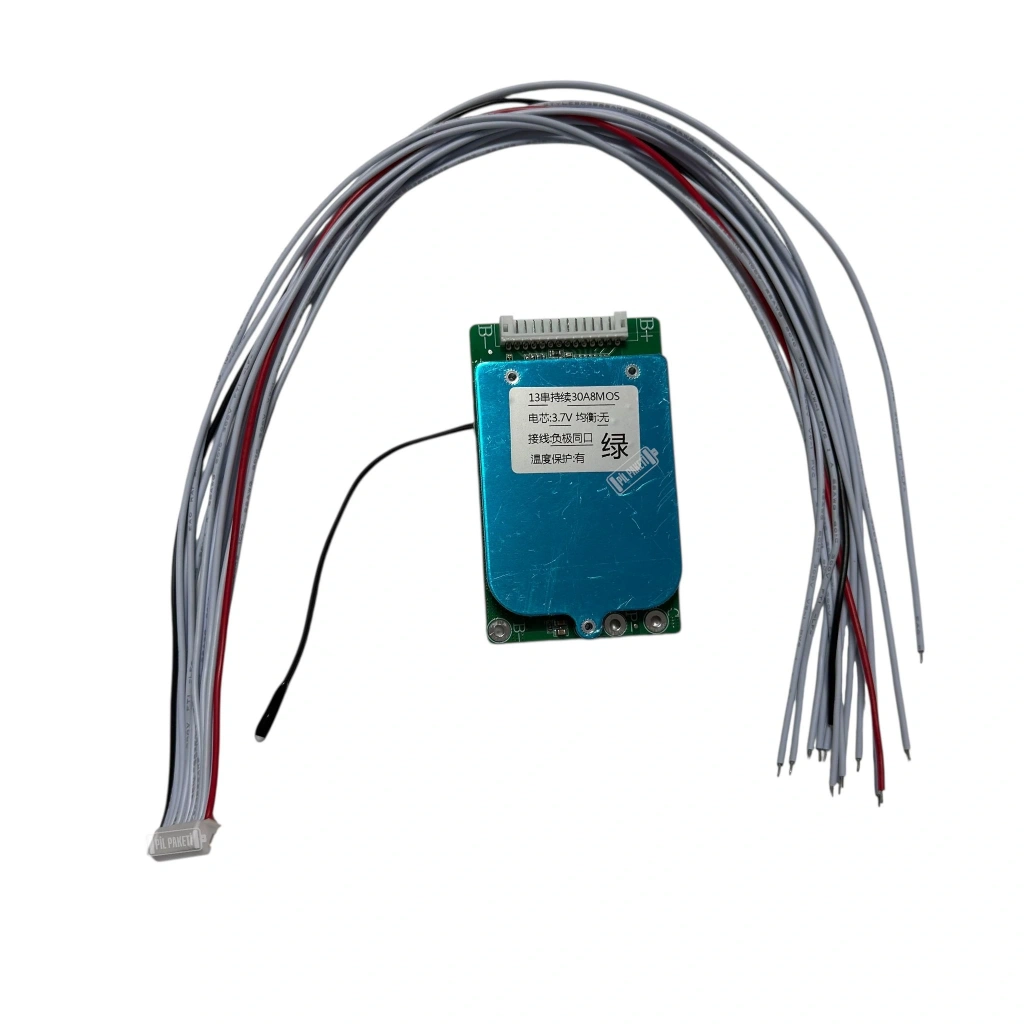

XR Lityum İyon BMS 13S 30A: 48V Batarya Paketleri İçin Yüksek Performanslı Yönetim
Lityum iyon batarya teknolojileri, modern elektrikli ulaşım araçlarının ve güçlü enerji depolama sistemlerinin kalbinde yer alır. Pilpaketi.com tarafından sunulan XR Lityum İyon BMS 13S 30A, 48V (nominal 46.8V - 48.1V) gerilim seviyesindeki 13 serilik batarya paketlerini denetlemek üzere geliştirilmiş profesyonel bir koruma ünitesidir. 30 Amperlik sürekli deşarj kapasitesi, özellikle elektrikli bisikletler, scooterlar ve küçük elektrikli araçlar için gereken akım iletimini kararlı bir şekilde sağlar. Balanssız tasarımı sayesinde elde edilen kompakt yapı, montaj alanının kısıtlı olduğu projelerde batarya sağlığını korurken mekansal verimliliği en üst düzeye çıkarır.
Ayrı Port Mimarisi ile Gelişmiş Şarj ve Deşarj Denetimi
Bu BMS modelinin en belirgin teknik özelliklerinden biri ayrı port (split port) yapısına sahip olmasıdır. Bu mimari düzende şarj girişi ve deşarj çıkışı için farklı terminaller kullanılır; bu da yüksek akım çeken motorların deşarj hattındaki ısıl yükün şarj devresini etkilemesini engeller. 30A sürekli akım kapasitesi, 48V sistemlerde yaklaşık 1400-1500 Watt güce kadar olan motorları ve inverterleri besleyebilme imkanı sunar. Şarj ve deşarj yollarının ayrılmış olması, kablolama şemasında netlik sağlarken aynı zamanda sistemin toplam elektriksel stabilitesini artırarak daha güvenli bir kullanım döngüsü oluşturur.
Kompakt Tasarım ve Yüksek Montaj Esnekliği
XR 13S 30A modeli, balans devresinin bulunmaması sayesinde oldukça minimalist boyutlara sahiptir. Batarya paketlerinin iç hacmi genellikle sınırlı olduğundan, büyük boyutlu koruma kartlarını yerleştirmek mühendislik açısından zorlayıcı olabilir. Bu modül, kompakt yapısıyla en dar batarya kutularına ve scooter kadro içlerine zahmetsizce entegre edilebilir. Balanssız yapı, devrenin üzerindeki bileşen sayısını azaltarak kartın kendi enerji tüketimini minimum seviyeye indirir. Bu tasarım tercihi, özellikle hücre kalitesi yüksek ve voltaj sapması düşük olan paketlerde batarya yönetiminde sadelik ve hafiflik arayan kullanıcılar için stratejik bir çözüm sunar.
48V Sistemlerde Güçlü Akım ve Termal Kararlılık
Yüksek voltajlı sistemlerde akım yönetimi, sistemin uzun ömürlü olması için kritiktir. 30 Amperlik sürekli deşarj kapasitesi, kart üzerindeki yüksek kaliteli MOSFET mimarisi ile desteklenerek ısı üretimi kontrol altında tutulur. 48V nominal gerilimle birleşen bu güç, elektrikli bisikletlerin dik rampalardaki performansını ve ani hızlanma ihtiyaçlarını karşılayacak kapasitededir. Kart üzerindeki kalınlaştırılmış bakır yollar, enerji iletimi sırasında oluşan direnci düşürerek gerilim düşümünü minimize eder. Bu sayede bataryadan çekilen enerji, en az kayıpla motor sürücüsüne aktarılır ve bataryanın ısınma eğilimi azaltılarak kimyasal stabilitesi korunur.
Çok Kademeli Güvenlik Katmanları ve Hızlı Koruma
XR serisi profesyonel koruma modülü, sadece akım takibi yapmakla kalmaz; aynı zamanda çok katmanlı güvenlik protokolleri ile donatılmıştır. Aşırı şarj, aşırı deşarj, aşırı akım ve kısa devre koruması gibi temel özellikler kartın ana işlemcisinde donanımsal olarak yer alır. Herhangi bir elektriksel anomali veya kısa devre durumu algılandığında sistem mikrosaniyeler içinde tepki vererek akımı keser ve hücre izolasyonunu sağlar. Bu hızlı yanıt kabiliyeti, lityum tabanlı sistemlerde yaşanabilecek termal riskleri ve fiziksel hasarları önleyen en önemli savunma mekanizmasıdır. Pilpaketi.com tarafından sunulan bu çözüm, batarya yatırımınızı elektriksel arızalara karşı tam anlamıyla sigortalar.
Geniş Uygulama Sahası ve Teknik Dayanıklılık
48V (13S) lityum iyon mimarisine tam uyumlu olan bu modül, modern elektrikli ulaşım dünyasının ihtiyaç duyduğu birçok farklı uygulama alanında kendine yer bulur. Popüler elektrikli scooter modellerinden, modifiye edilmiş elektrikli bisikletlere ve güneş enerjili küçük depolama ünitelerine kadar geniş bir sahada güvenle tercih edilebilir. Ürünle birlikte gelen balans (voltaj okuma) soketi ve kart üzerindeki net işaretlemeler, kullanıcılar için kurulum kolaylığı sunarak montaj hatalarını minimize eder. PCB üzerindeki özel koruyucu kaplama, nem ve toza karşı direnç göstererek zorlu yol koşullarında bile uzun ömürlü ve dayanıklı bir performans sergiler.
Sık Sorulan Sorular
Bu BMS kartı 48V LiFePO4 piller ile uyumlu mudur?
Hayır, bu kart sadece nominal voltajı 3.6V-3.7V olan Lityum İyon hücreler için tasarlanmıştır.
Ayrı port (split port) bağlantısında şarj ucu neresidir?
Şarj aletinden gelen eksi kablo C- terminaline, motordan gelen eksi kablo ise P- terminaline bağlanmalıdır.
Balanssız tasarımın balanslı tasarımdan farkı nedir?
Balanssız kartlar hücreler arası voltaj eşitlemesi yapmaz, bu yüzden voltajları dengeli kaliteli hücrelerle kullanılması önerilir.
13S 30A BMS ile kaç wattlık bir motor beslenebilir?
48V nominal gerilimde 30A üzerinden yaklaşık 1400-1500 Watt güce kadar olan motorları güvenle besleyebilirsiniz.
48V (13S) Lityum İyon sistem için şarj cihazı voltajı ne olmalıdır?
13S paketlerin tam dolum voltajı olan 54.6V çıkışlı lityum iyon şarj cihazı kullanılmalıdır.
Kısa devre koruması devreye girdiğinde kart nasıl sıfırlanır?
Kısa devre durumu giderildikten sonra şarj girişine voltaj verilmesi veya bataryanın şarja takılması sistemi tekrar aktif eder.
BMS montajında kablo sıralaması neden kritiktir?
Yanlış sıralama kartın işlemcisini yakabilir; bağlantı her zaman en negatif uçtan (B-) başlayarak sırayla yapılmalıdır.
30 Amper sürekli deşarj değeri anlık olarak aşılabilir mi?
Kalkış anlarındaki tepe akımları için kısa süreliğine aşılabilir ancak sürekli kullanımda bu sınırın üzerine çıkılmamalıdır.
BMS kartı tamamen su geçirmez midir?
Kart neme karşı koruyucu kaplamaya sahiptir ancak su geçirmez değildir; sızdırmaz bir kutu içinde kullanılmalıdır.
Kablolama sırasında B- ucu nereye bağlanmalıdır?
B- ucu, batarya paketinin ana eksi (0V) terminaline doğrudan ve kalın bir kablo ile bağlanmalıdır.
