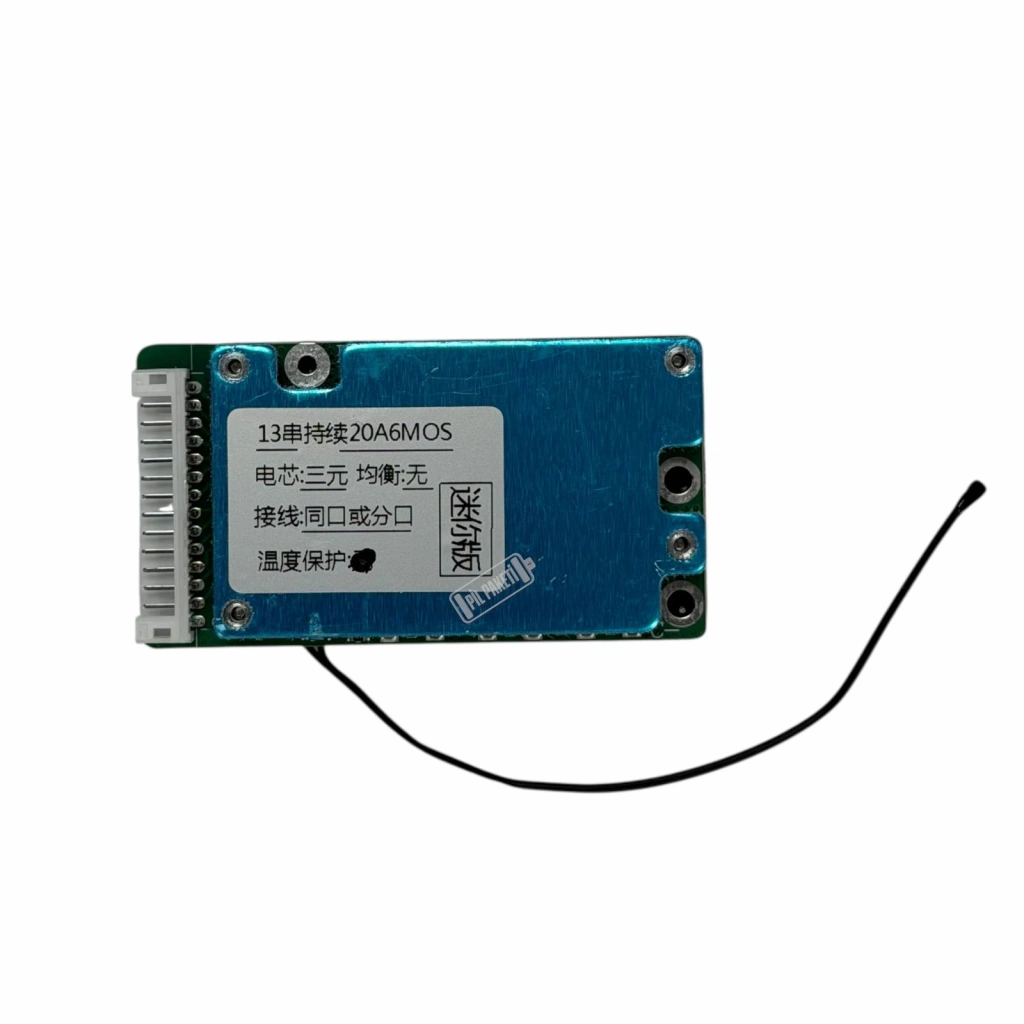

XR Lityum İyon BMS 13S 20A NTC: Kompakt Güç Yönetimi Çözümleri

Modern batarya teknolojilerinde yer kısıtlaması, özellikle taşınabilir cihazlar ve hafif elektrikli araçlar için en büyük zorluklardan biridir. Pilpaketi.com tarafından sunulan XR Lityum İyon BMS 13S 20A NTC, bu ihtiyaca yönelik olarak minimize edilmiş boyutlarıyla öne çıkan yüksek performanslı bir koruma kartıdır. 48V nominal gerilime sahip 13 serilik lityum iyon batarya paketleri için tasarlanan bu modül, küçük form faktörüne rağmen 20 Amperlik sürekli deşarj kapasitesi sunar. Batarya paketinizin içerisine kolayca sığabilen bu kart, hücrelerinizin güvenli çalışma limitleri içinde kalmasını sağlayan hassas denetim mekanizmalarına sahiptir. Özellikle alan tasarrufunun kritik olduğu projelerde, batarya sağlığını korurken mekansal verimlilik sunan bu BMS, sisteminizin en güvenilir bileşeni olmaya adaydır.

Minimalist Tasarım ve Yüksek Yerleşim Esnekliği

Bu BMS modelinin en ayırt edici özelliği, "küçük" takısıyla tanımlanan kompakt boyutlarıdır. Geleneksel BMS kartlarının aksine, bu modül gereksiz yer kaplayan soğutucu bloklar yerine optimize edilmiş bileşen yerleşimi ve yüksek verimli MOSFET dizilimi kullanır. Bu sayede, elektrikli scooter gidon altı bataryaları veya ince yapılı taşınabilir güç üniteleri gibi dar alanlarda montaj kolaylığı sağlar. Balanssız bir model olması, devrenin karmaşıklığını ve boyutlarını daha da azaltırken, özellikle kaliteli ve voltaj sapması düşük olan yeni nesil hücrelerle oluşturulan paketlerde mükemmel bir performans sergiler. Küçük yapısı, batarya paketinin toplam ağırlığını ve hacmini minimize ederek son kullanıcı için daha ergonomik bir ürün ortaya çıkarılmasına yardımcı olur.

20 Amper Sürekli Akım ve Termal Kararlılık

Boyutlarının küçük olması, bu kartın güç kapasitesinden ödün verdiği anlamına gelmez. XR BMS, 20 Amperlik sürekli deşarj akımını kararlı bir şekilde iletebilen gelişmiş bir PCB mimarisine sahiptir. 48V bir sistemde bu değer, yaklaşık 1000 Watt'a kadar olan motor sürücülerini ve diğer elektronik yükleri besleyebilme kabiliyeti anlamına gelir. Kartın tasarımı, akım geçişi sırasında oluşan ısıyı minimize edecek düşük dirençli yollarla donatılmıştır. Bu sayede enerji kaybı en aza indirilirken, bataryanın toplam çalışma süresi maksimize edilir. Hem şarj hem de deşarj süreçlerinde akım trafiğini düzenleyen bu modül, yüksek performanslı lityum hücrelerin potansiyelini kısıtlamadan onları koruma altına alır.

NTC Isı Sensörü ile Akıllı Sıcaklık Takibi

Lityum tabanlı pillerin en büyük düşmanı aşırı ısınmadır; bu nedenle küçük boyutlu bir BMS'de bile ısı denetimi vazgeçilmez bir güvenlik katmanıdır. Modül üzerinde entegre olarak bulunan NTC sıcaklık sensörü, batarya hücrelerinin ısısını saniye bazında takip ederek kritik eşiklerin aşılmasını engeller. Eğer batarya grubu çalışma sırasında aşırı yüklenme veya dış etkenler sebebiyle ısınırsa, BMS akımı anında keserek termal emniyet sağlar. Bu özellik, özellikle dar alanlarda hava sirkülasyonunun düşük olduğu batarya kutuları için bir sigorta görevi görür. Sensörün hassas ölçüm kabiliyeti, pillerin kimyasal yapısının bozulmasını önleyerek batarya paketinizin çevrim ömrünü koruma altına alır.

Kapsamlı Koruma Algoritmaları ve Operasyonel Güvenlik

XR Lityum İyon BMS, sadece sıcaklık takibi değil, çok katmanlı bir güvenlik protokolü ile donatılmıştır. Aşırı şarj (overcharge), aşırı deşarj (over-discharge) ve kısa devre koruması (short circuit protection) kartın temel fonksiyonları arasındadır. Hücre başına voltaj limitleri aşıldığında veya çıkış terminallerinde bir kısa devre algılandığında, sistem milisaniyeler içinde tepki vererek akımı keser. Bu hızlı yanıt kabiliyeti, lityum hücrelerin patlama veya yanma gibi tehlikeli durumlarla karşılaşmasını önleyen en önemli unsurdur. Kart üzerindeki yüksek kaliteli komponentler, elektriksel gürültüye ve titreşime karşı dirençli olup, hareketli sistemlerde dahi kesintisiz ve güvenilir bir koruma sağlar.

Geniş Uygulama Alanı ve Ekonomik Çözümler

48V (13S) mimarisine sahip bu modül, hem ekonomik hem de işlevsel bir çözüm arayan projeler için geniş bir uygulama yelpazesi sunar. Elektrikli scooter yedek bataryaları, dron yer istasyonları, taşınabilir ölçüm cihazları ve DIY elektrikli bisiklet kitleri için idealdir. Balanssız yapısı, özellikle hücre dengeleyicisi (active balancer) harici olarak kullanılan veya yüksek kaliteli marka hücrelerin (Samsung, LG, Aspilsan vb.) tercih edildiği paketlerde maliyet avantajı sağlar. Pilpaketi.com tarafından sunulan bu ürün, teknik verimlilik ile uygun maliyeti bir araya getirerek, projelerinizde enerji yönetimini güvenli bir zemine oturtmanıza yardımcı olur. Kolay entegrasyon imkanı sunan bağlantı yapısı, montaj sürecini hızlandırarak zamandan tasarruf etmenizi sağlar.

Sık Sorulan Sorular

Bu BMS kartı balanssız olması ne anlama gelir?
Bu modelde hücreler arası voltaj eşitleme devresi yoktur; bu nedenle voltaj dengesi çok iyi olan kaliteli hücrelerle veya harici balans kartlarıyla kullanılması önerilir.

NTC sensörü montajda nereye yerleştirilmelidir?
Sensör, paket içerisindeki en çok ısınma ihtimali olan merkezdeki hücrelerin yüzeyine sıkıca temas ettirilmelidir.

Bu kartı 12V veya 24V sistemlerde kullanabilir miyim?
Hayır, bu kart sadece 13 seriden (13S) oluşan ve 48V nominal gerilime sahip lityum iyon sistemler için tasarlanmıştır.

20 Amperlik değer anlık (peak) değer midir?
Bu değer kartın sürekli olarak taşıyabileceği akımdır; anlık kalkış akımları kısa süreliğine bu değerin üzerine çıkabilir.

Kısa devre koruması devreye girerse sistem nasıl sıfırlanır?
Kısa devre durumu giderildikten sonra şarj girişine kısa süreli voltaj verilmesi veya bataryanın şarja takılması sistemi tekrar aktif hale getirir.

Bu BMS ile kaç wattlık bir motor çalıştırabilirim?
48V nominal gerilimde 20A üzerinden yaklaşık 960-1000 Watt güce kadar olan motorları ve yükleri güvenle besleyebilirsiniz.

48V (13S) sistem için şarj cihazı voltajı kaç olmalıdır?
13S Lityum İyon paketler için tam dolu voltajı olan 54.6V çıkışlı bir lityum şarj aleti kullanılmalıdır.

Hangi tip lityum pillerle uyumludur?
Sadece 3.6V veya 3.7V nominal voltaja sahip 18650, 21700 gibi Lityum İyon ve Lityum Polimer hücrelerle uyumludur.

BMS montajında kablo sıralaması neden kritiktir?
Yanlış sıralama kartın hassas bileşenlerine zarar verebilir; bağlantı her zaman eksi (B-) uçtan başlayarak sırayla yapılmalıdır.

Ürün su geçirmez özelliğe sahip midir?
Ürün neme karşı koruyucu bir tabakaya sahip olabilir ancak su geçirmez değildir; mutlaka uygun bir muhafaza içinde kullanılmalıdır.
