⚡ Hızlı Özet: 2S 7.4V lityum piller için tasarlanmış bu şarj modülü, Type-C veya VIN/GND girişinden beslenir. QC hızlı şarj desteği ve aşırı/düşük voltaj korumaları sunar.

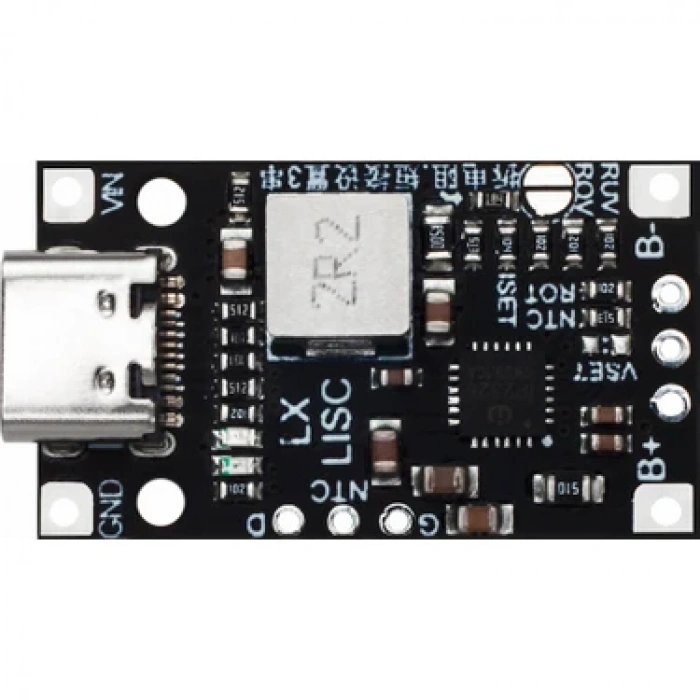

2S 7.4V Lityum Pil Şarj Devresi USB C
2S 7.4V Lityum Pil Şarj Devresi USB C. Type-C girişinden veya portun yanında bulunan VIN ve GND girişinden devreyi besleyebilirsiniz. QC desteği giriş beslemesiyle ilgilidir; şarj akımı 1A olduğundan şarj süresi buna göre belirlenir. Kararlı besleme için kaliteli bir Type-C kablo kullanmanız önerilir.
Teknik Özellikler
- Çalışma voltajı: 8-8.4V / Type-C
- Şarj Akımı: 1A
- QC Hızlı şarj desteği
- Aşırı Voltaj Koruması
- Düşük Voltaj Koruması
- Boyut: 32x18mm
PINOUT
Giriş
- Type-C
- VIN : Güç kaynağı "+"
- GND : Güç Kaynağı "-"
Çıkış
- B+ : Batarya " + "
- B- : Batarya " - "
Hangi Durumlarda UYGUN DEĞİLDİR?
- 2S ve 3S dışındaki hücre sayısına sahip lityum piller için uygun değildir; 3S kullanımı için karttaki köprü (3 seri) ayarı yapılmalıdır.
- Lityum-iyon veya Lityum-polimer dışındaki pil kimyasalları ile kullanılamaz.
- Belirtilen şarj akımı ve voltaj değerleri dışındaki uygulamalar için uygun değildir.
Satın Almadan Önce
Satın almadan önce, kullanacağınız pilin voltaj, akım ve boyut değerlerinin bu modül ile uyumlu olduğundan emin olunuz.
İlgili ve Tamamlayıcı Ürünler
Sık Sorulan Sorular
S: Bu modül 3S pilleri şarj edebilir mi?
C: Evet. Modül varsayılan olarak 2S (8,4 V) şarj eder; kart üzerindeki köprü noktası kısa devre edilerek 3S (12,6 V) moduna alınabilir. Ayarı yapmadan 3S paket bağlamayın.
S: Hızlı şarj özelliği için özel bir kabloya ihtiyacım var mı?
C: Özel bir kablo gerekmez; şarj akımı 1A ile sınırlıdır. Kararlı besleme için kaliteli bir Type-C kablo kullanmanız önerilir.
S: Modülün aşırı voltaj koruması var mı?
C: Evet, ürün teknik özelliklerinde belirtildiği üzere aşırı voltaj koruması ve düşük voltaj koruması mevcuttur.
