Nikel Şerit ile Batarya Paketleme Nasıl Yapılır?

Tarih: 01.05.2025 21:23
Nikel Şerit ile Batarya Paketleme Nasıl Yapılır?

Nikel Şerit Nedir ve Batarya Paketlemedeki Rolü Nasıldır?

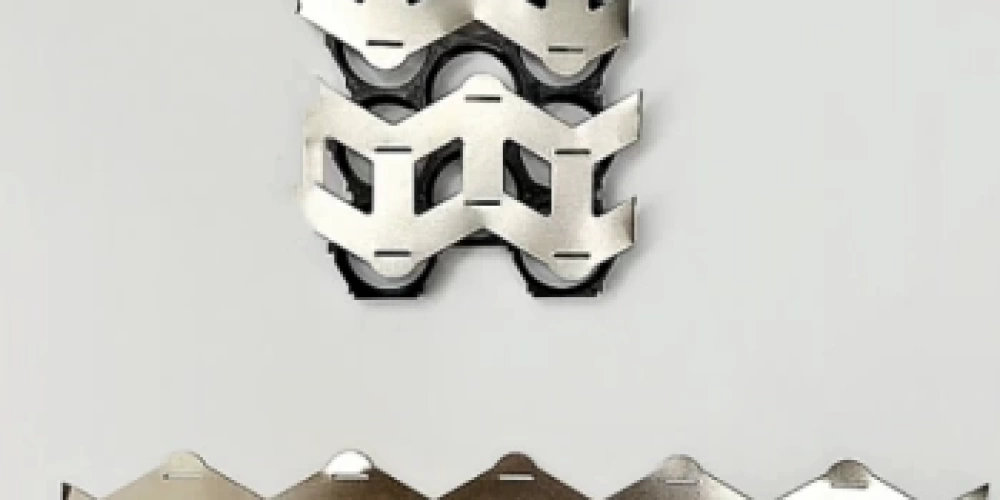

Nikel şerit, batarya hücrelerinin birbirine bağlanmasını sağlayan, yüksek iletkenlik ve düşük direnç özellikleriyle öne çıkan ince metal bir şerittir. Batarya paketleme işlemi sırasında nikel şerit kullanımı, hücreler arası elektrik akışının güvenli ve verimli şekilde sağlanması açısından kritiktir. Hücrelerin pozitif ve negatif kutuplarına kaynak yapılarak bağlanan bu şeritler, batarya paketinin istenilen voltaj ve akım değerlerine ulaşmasına yardımcı olur. Özellikle lityum iyon ve LiFePO4 hücrelerin seri ya da paralel bağlanmasında nikel şerit temel bağlantı elemanıdır.

Batarya Paketleme İçin Gerekli Malzemeler Nelerdir?

Nikel şerit ile batarya paketleme yapabilmek için belirli ekipmanlara ihtiyaç vardır. En temel malzemeler: batarya hücreleri, nikel şerit, nokta kaynak makinesi, batarya tutucu aparatlar, ısıya dayanıklı kablo, BMS (Battery Management System) ve yalıtım bantlarıdır. Kullanılacak nikel şerit kalınlığına uygun bir kaynak makinesi seçmek, işlem kalitesi açısından önemlidir. Ayrıca tüm sistemin dış etkenlerden korunması için ısı büzüşmeli tüpler ve plastik kutular da tercih edilir. Malzeme kalitesi, hem güvenlik hem de performans açısından doğrudan etkili olacaktır.

Nikel Şerit Kesimi ve Ölçülendirme Süreci

Nikel şerit batarya hücrelerinin yapısına ve bağlanma şekline göre önceden kesilmelidir. Hücrelerin dizilimi belirlendikten sonra, her bağlantı için gereken nikel şerit uzunluğu ölçülür ve metal makas veya kesici ile doğru boyutlarda kesilir. Şeritlerin köşeleri keskin bırakılmamalı, olası kısa devreleri önlemek için köşeler yuvarlatılmalıdır. Her hücre arası bağlantı için ayrı ayrı kesilen şeritler daha sonra kaynak için hazır hale getirilir. Bu adımda dikkatli ve hassas çalışmak, tüm sistemin doğruluğunu belirler.

Seri ve Paralel Bağlantılarda Nikel Şerit Kullanımı

Nikel şerit ile batarya bağlantıları yapılırken hücrelerin seri mi yoksa paralel mi bağlanacağı belirlenmelidir. Seri bağlantılarda hücrelerin artı ve eksi uçları çapraz bağlanarak voltaj artırılır. Paralel bağlantılarda ise aynı kutuplar birleştirilerek kapasite artırılır. Nikel şerit bu bağlantılar sırasında hem mekanik hem elektriksel bağlantıyı sağlar. Her bağlantı noktası için doğru akım taşıma kapasitesine sahip bir şerit kullanılmalıdır. Yanlış bağlantı hem verim kaybına hem de sistemde tehlikelere yol açabilir.

Nikel Şerit Kaynaklama İşlemi Nasıl Yapılır?

Nikel şerit batarya hücrelerine nokta kaynak makinesi veya lazer kaynak ile bağlanır. Bu işlem sırasında şeridin hücre kutbuna düzgün temas etmesi ve kaynak uçlarının doğru noktaya yerleştirilmesi gerekir. Nikel şerit kaynaklanırken hücrelerin zarar görmemesi için süre kısa tutulmalı, cihaz ayarları doğru yapılmalıdır. Kaynak kalitesinin yüksek olması, elektrik akımının sorunsuz geçişini sağlar ve bağlantıların gevşemesini engeller. Ayrıca çift noktalı kaynak, tek noktaya göre daha sağlam ve düşük dirençli bir bağlantı sunar.

BMS (Batarya Yönetim Sistemi) ile Entegrasyon

Nikel şerit bağlantıları tamamlandıktan sonra batarya paketi için uygun BMS (Battery Management System) entegre edilmelidir. Bu sistem, batarya voltajlarını, akımı ve sıcaklığı izleyerek güvenli çalışmayı sağlar. Nikel şerit ile yapılan bağlantılar, BMS’in ilgili bağlantı noktalarına kablolarla bağlanır. BMS, hücreler arası dengesizliği algılayarak dengeleme yapar ve aşırı şarj/deşarj durumlarında sistemi devre dışı bırakır. Bu nedenle batarya paketleme işleminin önemli bir adımıdır ve dikkatle uygulanmalıdır.

Son Kontroller, Yalıtım ve Güvenlik Önlemleri

Nikel şerit bağlantılar tamamlandıktan sonra sistemde kısa devre, gevşek bağlantı veya yetersiz kaynak olup olmadığı kontrol edilmelidir. Bu kontrol, hem görsel hem de multimetre ile direnç ölçümü şeklinde yapılmalıdır. Nikel şerit ile oluşturulan bağlantı noktaları elektriksel izolasyon malzemeleriyle kapatılmalı, hücrelerin etrafına ısı büzüşmeli tüp geçirilmelidir. Son olarak, tüm paket darbeye dayanıklı bir kutuya yerleştirilerek mekanik koruma sağlanmalıdır. Bu aşama, batarya paketinin uzun ömürlü ve güvenli çalışması için son derece kritiktir.

Sonuç

Nikel şerit ile batarya paketleme işlemi, hem teknik bilgi hem de dikkat gerektiren bir süreçtir. Hücrelerin dizilimi, bağlantı tipi, kaynak kalitesi ve yalıtım gibi adımlar doğru şekilde uygulanmazsa sistemin çalışması riske girebilir. Nikel şerit kullanımı sayesinde hem seri hem paralel bağlantılar güvenli biçimde oluşturulabilir. Doğru malzeme seçimi, kaynak tekniği ve test uygulamaları ile uzun ömürlü, güvenli ve yüksek performanslı batarya paketleri oluşturmak mümkündür. Bu süreçte her adım, sistemin genel başarısını doğrudan etkiler.

Sık Sorulan Sorular

  • Nikel şerit ile hangi bataryalar paketlenir?
    • Lityum iyon, LiFePO4, NMC gibi batarya türleri için uygundur.
  • Nikel şerit kaynak işlemi zor mudur?
    • Uygun cihazla oldukça kolaydır, ancak dikkatli uygulanmalıdır.
  • Seri ve paralel bağlantı farkı nedir?
    • Seri bağlantı voltajı, paralel bağlantı kapasiteyi artırır.
  • BMS olmadan batarya paketi çalışır mı?
    • Çalışabilir ama güvenli değildir, BMS kullanımı önerilir.
  • Nikel şerit hangi kalınlıkta olmalı?
    • Akım ihtiyacına göre 0.1 mm – 0.3 mm arası tercih edilir.
  • Kaynak makinesi yerine lehim kullanılabilir mi?
    • Hayır, lehim bataryalara zarar verebilir, kaynak önerilir.
  • Kaynak noktaları nasıl test edilir?
    • Multimetre ile direnç ölçülerek bağlantı kalitesi kontrol edilir.
  • Nikel şerit manyetik mi olmalı?
    • Hayır, saf nikel manyetik değildir; tercih edilmesi gereken budur.
  • Kaynak sonrası ısınma olur mu?
    • Kaliteli bağlantılarda ısınma minimum olur, aşırı ısınma hatalı bağlantı göstergesidir.
  • Paketleme sonrası nasıl yalıtım yapılır?
    • Isı büzüşmeli tüp, elektrik bandı ve plastik kutu ile yapılır.
