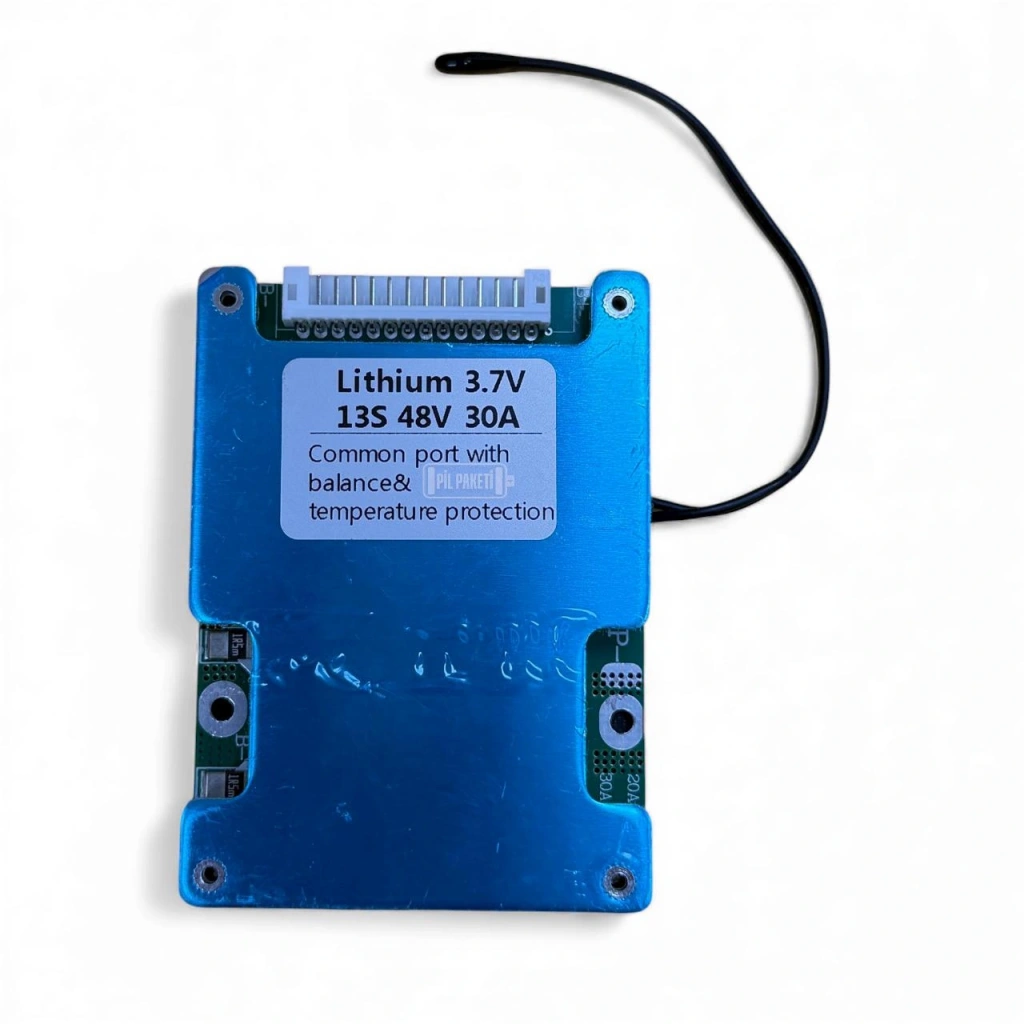

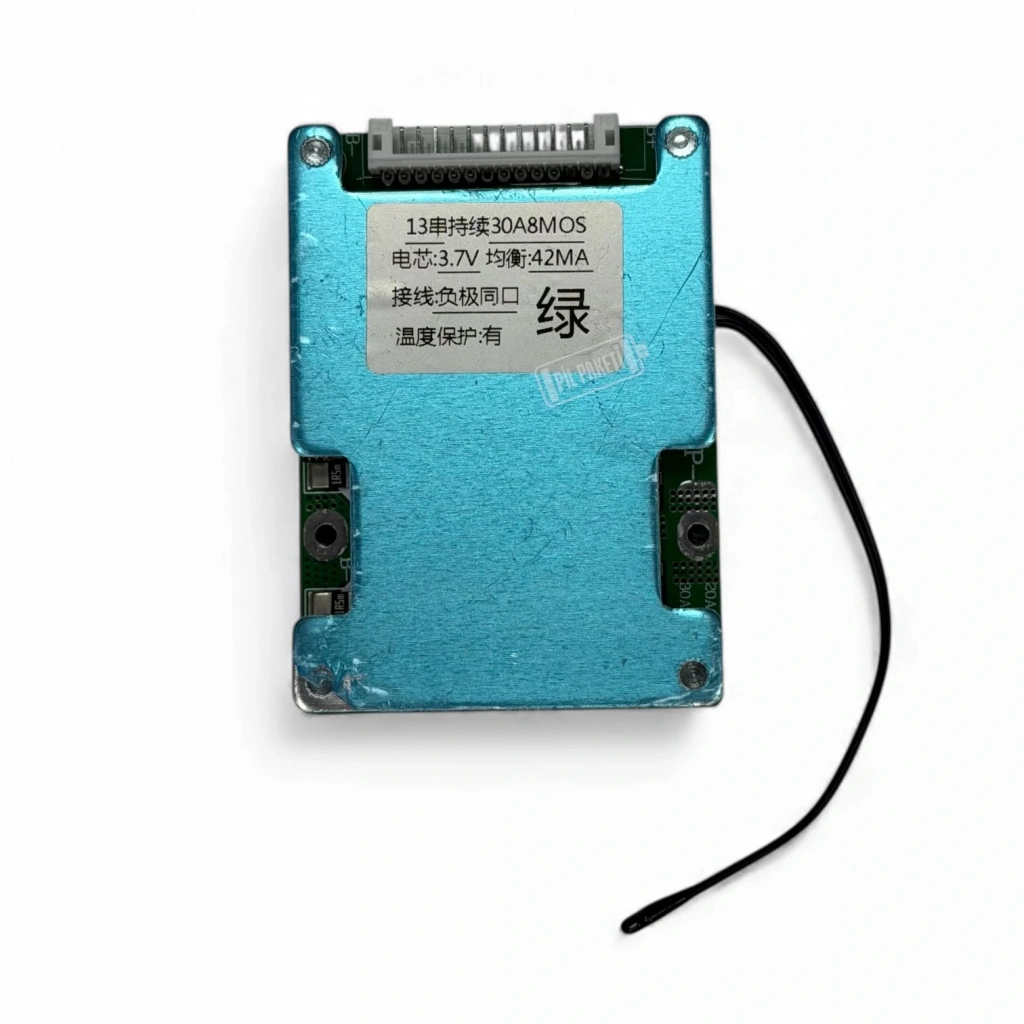

XR Lityum İyon BMS - 13S 30A Balanslı: Profesyonel Batarya Yönetimi
⚡ Hızlı Özet: XR 13S 30A balanslı Lityum İyon BMS, 48V Li-ion batarya paketleri için kapsamlı koruma ve hücre dengeleme sunan bir yönetim kartıdır.
Pilpaketi.com tarafından sunulan XR 13S 30A Balanslı Lityum İyon BMS, 13 seri (13S) Li-ion batarya paketlerinin güvenli ve verimli çalışmasını sağlamak üzere geliştirilmiş bir batarya yönetim sistemidir. Bu modül, batarya hücrelerini elektriksel risklere karşı korurken, her bir hücrenin performansını optimize ederek akıllı bir sistem mimarisi sunar. Özellikle 48V nominal gerilime sahip batarya paketleri için tasarlanmıştır.
30 Amperlik sürekli deşarj kapasitesi, elektrikli bisikletler, scooterlar ve hafif elektrikli araçlar (LEV) gibi uygulamalar için gereken kararlı akımı kesintisiz bir şekilde sağlayarak sürüş güvenliğini ve batarya sağlığını destekler. Ortak port bağlantı yöntemi sayesinde şarj ve deşarj işlemleri tek bir terminal üzerinden gerçekleştirilir, bu da kablolama kolaylığı sunar. Entegre pasif balans özelliği, hücreler arasındaki voltaj farklarını eşitleyerek batarya paketinin genel ömrünü uzatır ve performansını artırır.
Öne Çıkan Özellikler
- 13S Lityum İyon Uyumluluğu: 13 seri Li-ion pil paketleri için özel olarak tasarlanmıştır.
- 30A Sürekli Akım Kapasitesi: 30 Amper sürekli şarj ve deşarj akımı ile istikrarlı enerji akışı sağlar.
- 90A Tepe Deşarj Akımı: Anlık yüksek güç ihtiyaçları için 90 Amper tepe deşarj akımı sunar.
- Pasif Balans Fonksiyonu: 45 mA balans akımı ile hücre voltajlarını eşitleyerek batarya ömrünü optimize eder.
- Kapsamlı Koruma: Aşırı şarj, aşırı deşarj, aşırı akım, kısa devre ve aşırı sıcaklık korumaları içerir.
- Kompakt Tasarım: 70 mm x 50 mm x 10 mm ölçüleriyle dar alanlara kolay entegrasyon imkanı sunar.
- Ortak Port Bağlantısı: Şarj ve deşarj için tek bir çıkış portu ile basitleştirilmiş kablolama.
- Balans Kablosu Dahil: Kurulum kolaylığı için balans kablosu seti ile birlikte gelir.
Teknik Özellikler
| Özellik | Değer |
|---|
| BMS Türü | Lityum İyon BMS |
| BMS Seri Sayısı | 13S |
| Nominal Voltaj | 48V |
| Şarj Voltajı | 54.6V |
| BMS Sürekli Deşarj Akımı | 30 A |
| BMS Tepe Deşarj Akımı | 90 A |
| BMS Max Şarj Akımı | 30 A |
| BMS Balans Akımı | 45 mA |
| BMS Balans Yöntemi | Pasif Balans |
| BMS Port Tipi | Ortak Port |
| Tek Pil Aşırı Deşarj Gerilimi | 2.7V ± 0.08V |
| Tek Pil Aşırı Şarj Gerilimi | 4.25V ± 0.025V |
| Şarj Aşırı Sıcaklık Koruması | 50 ℃ |
| Deşarj Aşırı Sıcaklık Koruması | 70 ℃ |
| Çalışma Güç Tüketimi | ≤ 30uA |
| Ana Devre İletim İç Direnci | ≤ 50mΩ |
| Çalışma Sıcaklığı Aralığı | -40 ila 80 ℃ |
| Ölçüler (Boy x En x Yükseklik) | 70 mm x 50 mm x 10 mm |
| BMS Soket / Kablo Seti | Balans Kablosu Dahil |
Kullanım Alanları & Kimler İçin Uygun?
- Elektrikli Bisikletler ve Scooterlar: 48V Li-ion batarya paketleri için güvenli enerji yönetimi.
- Hafif Elektrikli Araçlar (LEV): Düşük ve orta güçteki elektrikli araç bataryalarının korunması.
- Güneş Enerjisi Depolama Sistemleri: Küçük ölçekli 48V lityum iyon enerji depolama çözümleri.
- DIY Batarya Paketleri: Kendi 13S Li-ion batarya paketini oluşturan hobi ve profesyonel kullanıcılar.
- Endüstriyel Uygulamalar: 48V lityum iyon batarya kullanan çeşitli endüstriyel ekipmanlar.
Hangi Durumlarda UYGUN DEĞİLDİR?
- LiFePO4 Piller: Bu BMS, Lityum İyon (Li-ion) piller için tasarlanmıştır ve LiFePO4 pillerle uyumlu değildir.
- Farklı Seri Sayıları: 13S dışındaki (örneğin 10S, 14S) batarya paketleri için uygun değildir.
- Yüksek Akım Gerektiren Uygulamalar: Sürekli 30A'den veya anlık 90A'den daha yüksek akım çeken motorlar veya cihazlar için yetersiz kalabilir.
- Su Altı Kullanımı: Kart neme karşı koruyucu kaplamaya sahip olsa da, tamamen su geçirmez değildir ve su altında kullanıma uygun değildir.
Paket İçeriği
- 1 adet XR Lityum İyon BMS - 13S 30A - Balanslı Kart

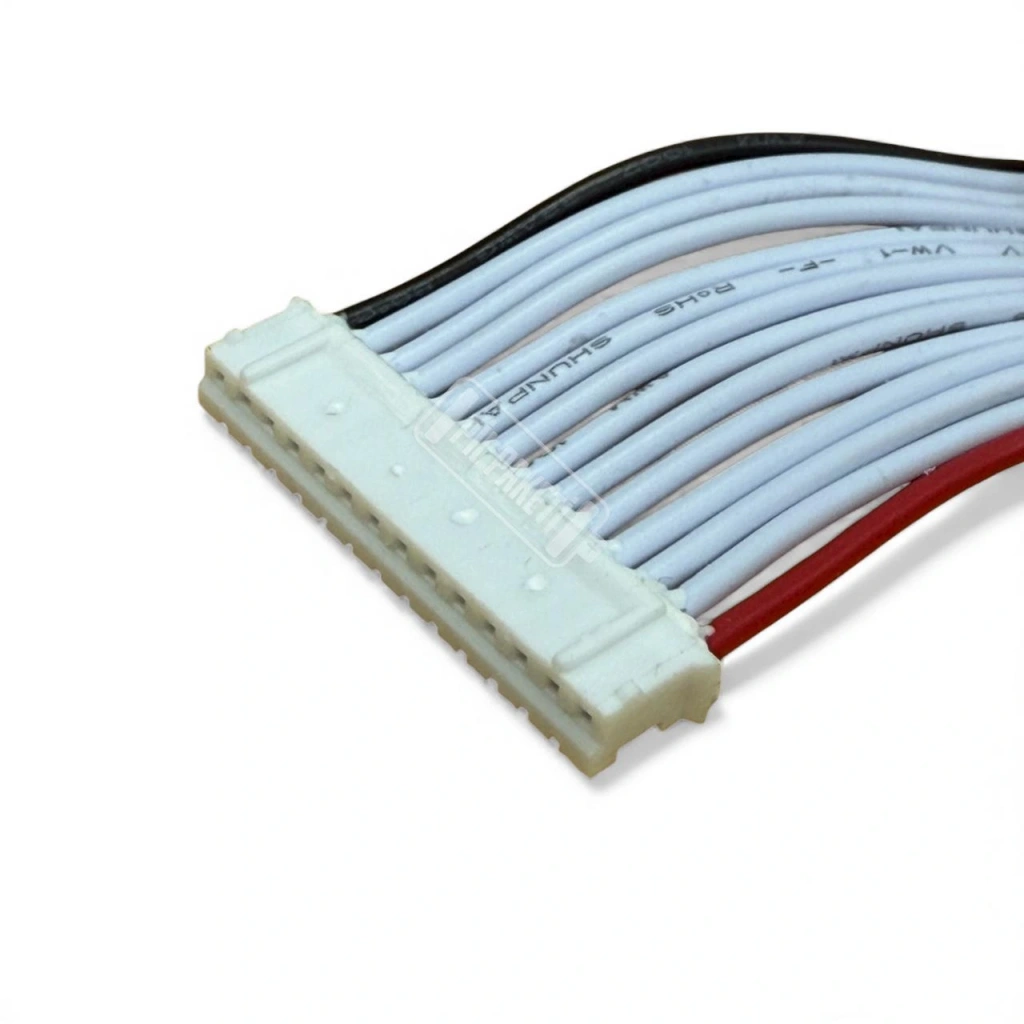

- 1 adet Balans Kablosu Seti
İlgili ve Tamamlayıcı Ürünler
Satın Almadan Önce
Cihazınızın voltaj, akım, bağlantı tipi ve fiziksel ölçü gereksinimlerini ürün özellikleriyle karşılaştırmanız önerilir. Ürünün cihazınızla uyumluluğundan veya ölçülerinden emin değilseniz, yanlış sipariş vermemek adına satın almadan önce teknik destek ekibimizle iletişime geçebilirsiniz.
Sık Sorulan Sorular
S: Bu BMS kartı 48V LiFePO4 piller ile uyumlu mudur?
C: Hayır, bu kart sadece nominal voltajı 3.6V-3.7V olan Lityum İyon hücreler için tasarlanmıştır.
S: 13S Lityum İyon paket için şarj cihazı voltajı ne olmalıdır?
C: 13S paketlerin tam dolum voltajı olan 54.6V çıkışlı bir lityum iyon şarj cihazı kullanılmalıdır.
S: Kısa devre koruması devreye girdiğinde kart nasıl resetlenir?
C: Kısa devre durumu giderildikten sonra şarj girişine kısa süreli voltaj verilmesi veya bataryanın şarja takılması sistemi aktif eder.
⚠️Önemli Güvenlik Uyarısı: Lityum batarya paketleri ile çalışırken dikkatli olunmalıdır. Yanlış bağlantılar veya aşırı yüklenme ciddi hasarlara veya güvenlik risklerine yol açabilir. Montaj ve kullanım sırasında gerekli güvenlik önlemlerini alınız.
⚠️Kurulum Notu: BMS montajında kablo sıralaması kritik öneme sahiptir. Yanlış sıralama kartın hassas ölçüm kanallarını yakabilir; bağlantı her zaman eksi kutuptan (B-) başlayarak yapılmalıdır.
