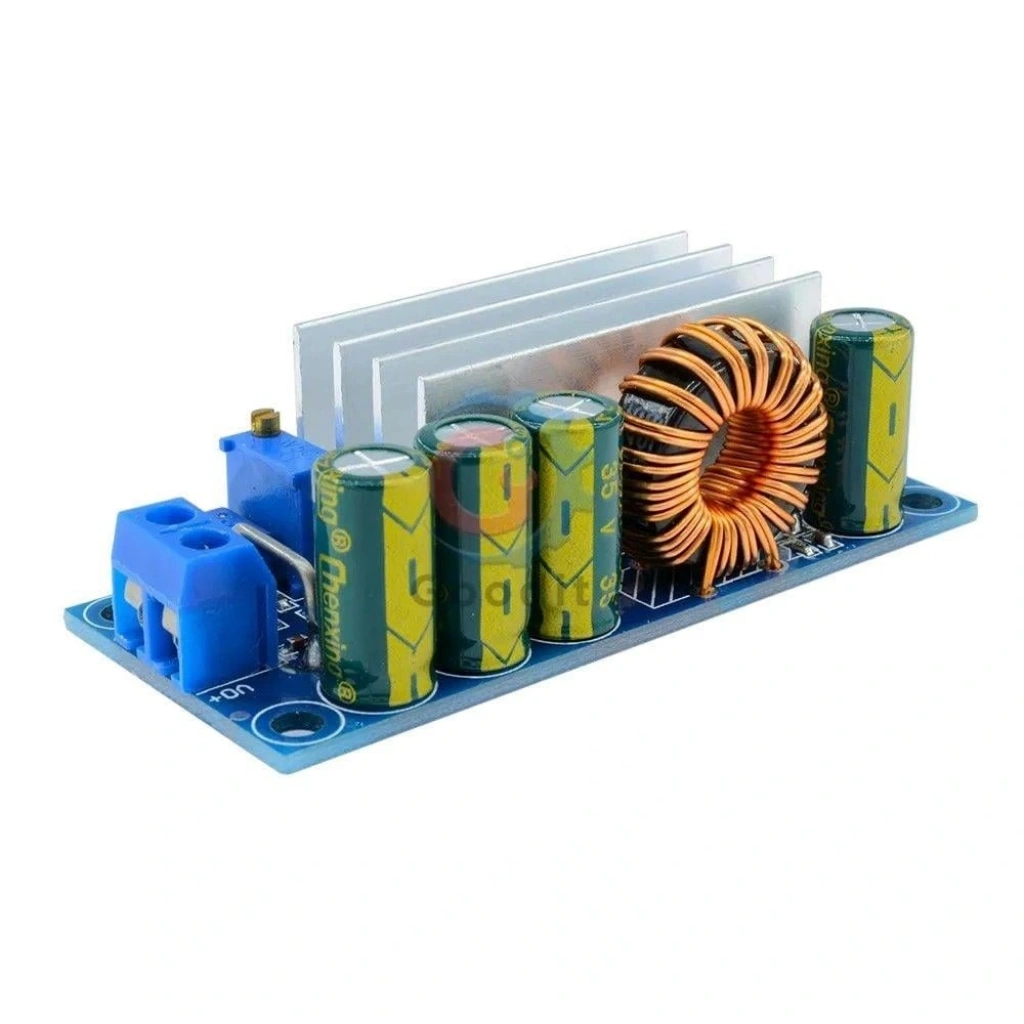

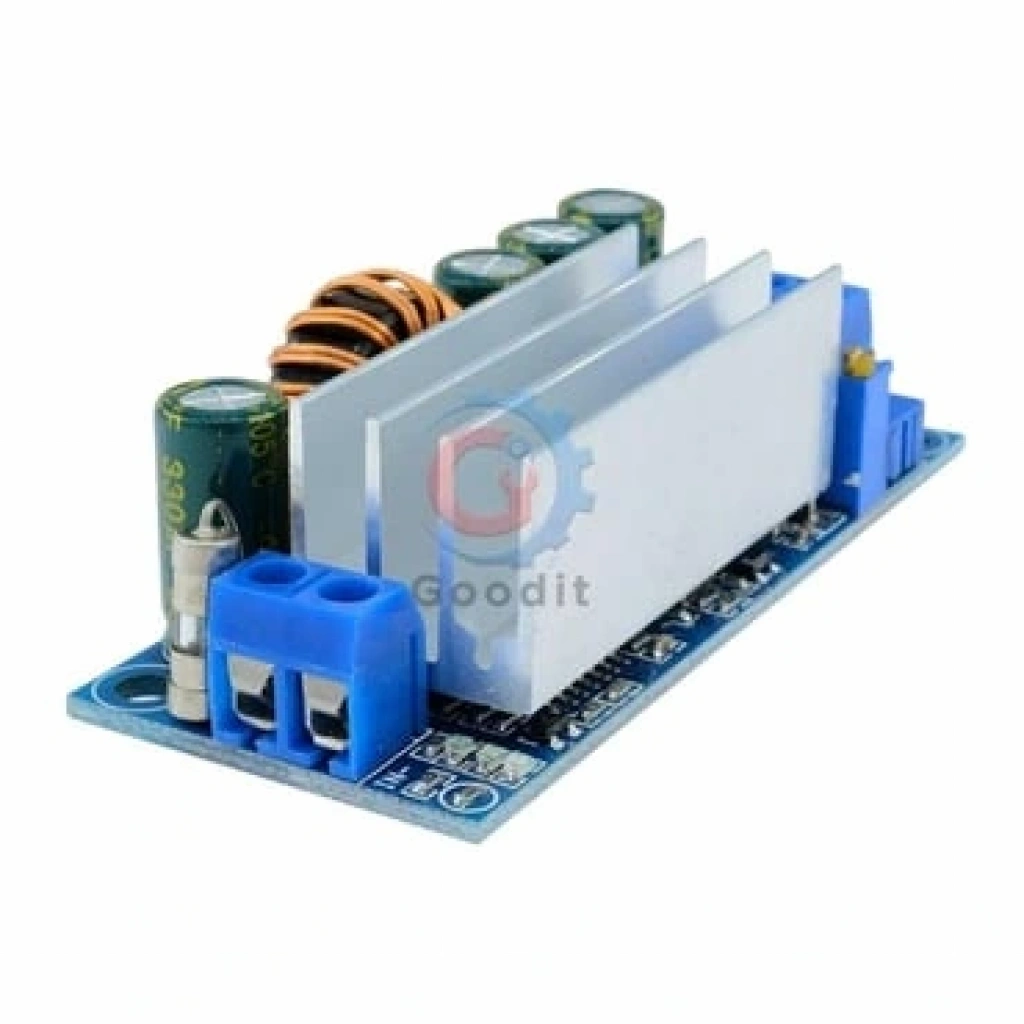

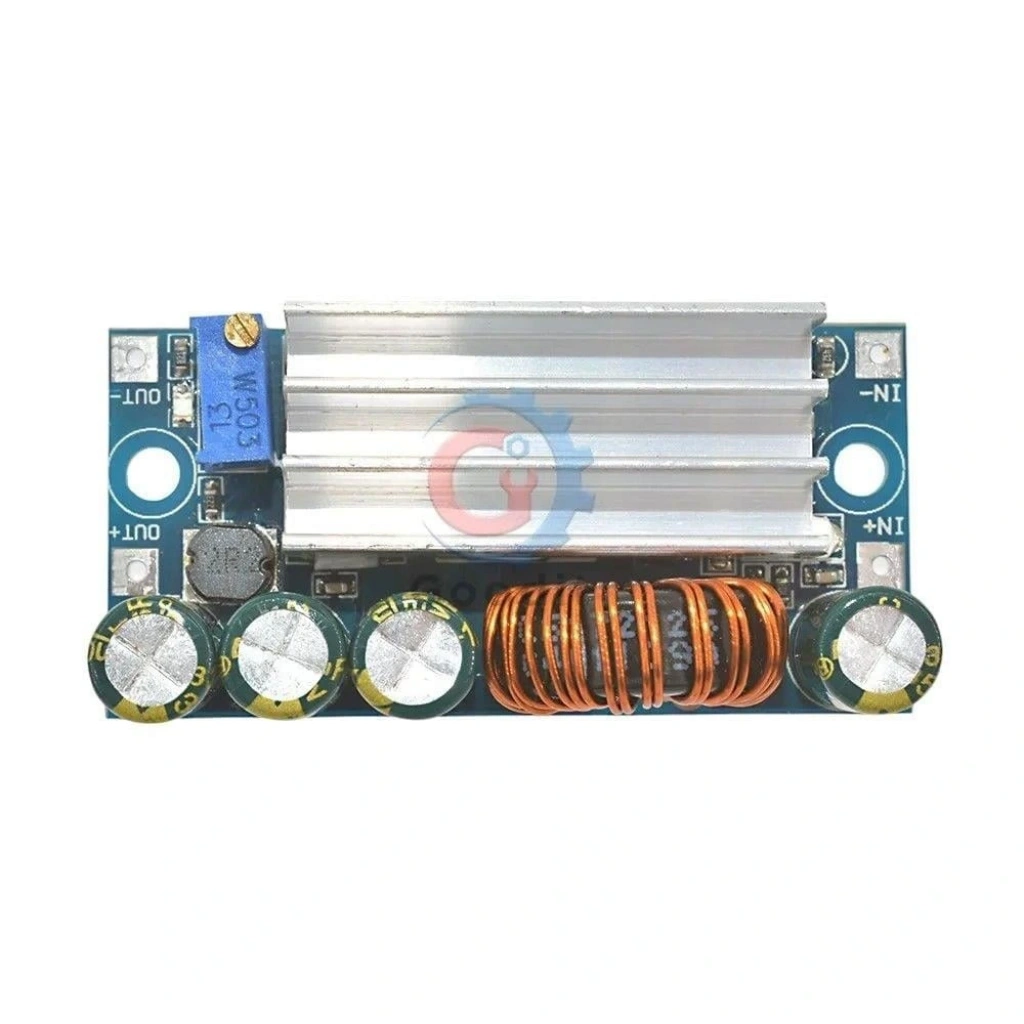

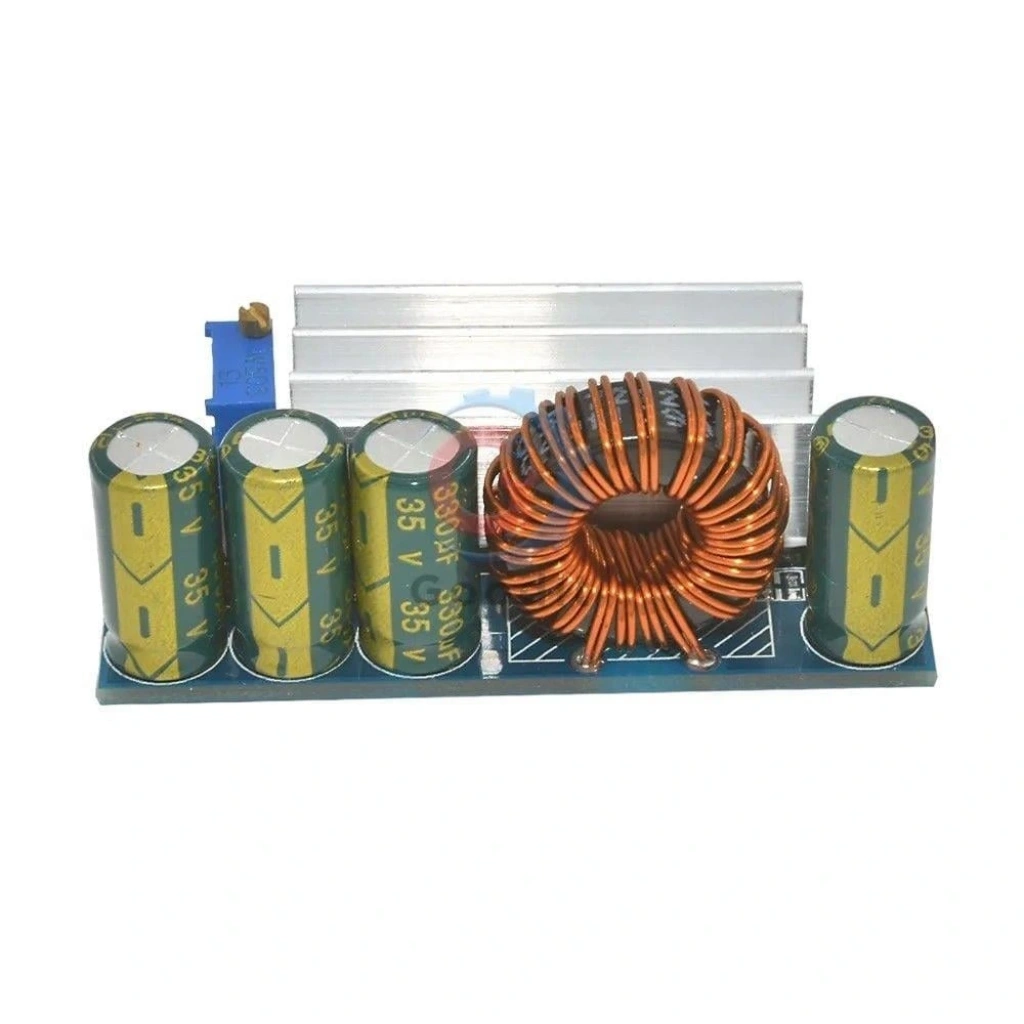

AT35 Step UP ve Step Down Voltaj Regülatörü: Esnek Güç Yönetimi
⚡ Hızlı Özet: AT35, 5V-30V girişli, 0.5V-30V çıkışlı, 3A/35W kapasiteli, hem yükseltici hem de düşürücü DC-DC voltaj regülatörüdür.
OEM markasının AT35 - Step UP ve Step Down Voltaj Regülatörü, elektronik projelerinizde ve güç yönetimi uygulamalarınızda ihtiyaç duyduğunuz esnekliği sunar. Bu modül, 5V ile 30V arasındaki DC giriş voltajlarını kabul ederek, 0.5V ile 30V arasında ayarlanabilir bir DC çıkış voltajı sağlar. Hem voltaj yükseltme (Step UP) hem de voltaj düşürme (Step Down) yeteneği sayesinde, farklı voltaj gereksinimleri olan sistemler için ideal bir çözümdür.
3A'e kadar sürekli çıkış akımı ve 35W'a kadar çıkış gücü kapasitesiyle, çeşitli elektronik cihazlara ve devrelere güç sağlamak için yeterli performansı sunar. Modül, sabit akım (CC) ve sabit voltaj (CV) kontrol özelliklerine sahiptir, bu da onu pil şarj uygulamaları gibi hassas güç kontrolü gerektiren durumlar için uygun hale getirir.
Öne Çıkan Özellikler
- Geniş Giriş Voltaj Aralığı: 5V'tan 30V'a kadar DC giriş voltajlarını destekler.
- Ayarlanabilir Çıkış Voltajı: 0.5V'tan 30V'a kadar hassas çıkış voltajı ayarı imkanı sunar.
- Yüksek Akım ve Güç Kapasitesi: 3A'e kadar sürekli çıkış akımı ve 35W'a kadar çıkış gücü sağlar (ek soğutma ile 4A/60W'a kadar).
- Step UP ve Step Down Fonksiyonu: Giriş voltajından bağımsız olarak istenen çıkış voltajını elde etme yeteneği.
- Sabit Akım ve Sabit Voltaj Kontrolü: Pil şarjı ve LED sürücü gibi uygulamalar için idealdir.
- Entegre Koruma Özellikleri: Giriş aşırı akım koruması (10A sigorta), giriş ters bağlantı koruması (MOS tipi) ve çıkış aşırı akım koruması mevcuttur.
Teknik Özellikler
| Özellik | Değer |
|---|
| Model Kodu | AT35 |
| Giriş Voltajı | 5V - 30V DC |
| Çıkış Voltajı | 0.5V - 30V DC |
| Maksimum Çıkış Akımı | 3A (Ek soğutma ile 4A) |
| Maksimum Çıkış Gücü | 35W (Ek soğutma ile 60W) |
| Çıkış Dalgalanması (Ripple) | 20mV (12V 3A'de) |
| Dönüşüm Verimliliği | %87 - %91 (Yükseltme), %87 - %89 (Düşürme) |
| Giriş Aşırı Akım Koruması | 10A Sigorta |
| Giriş Ters Bağlantı Koruması | Yüksek Verimli MOS Tipi |
| Giriş Düşük Voltaj Koruması | Evet |
| Çıkış Aşırı Akım Koruması | Evet |
| Çalışma Frekansı | 180KHz |
| Ölçüler (yaklaşık) | 69 x 28 x 21 mm (*Web Verisi) |
Kullanım Alanları & Kimler İçin Uygun?
- DIY Elektronik Projeleri: Farklı voltaj seviyeleri gerektiren prototipleme ve hobi projeleri için.
- Pil Şarj Cihazları: Lityum piller ve AA şarj edilebilir piller için sabit akım ve voltaj kontrollü şarj çözümleri geliştirmek isteyenler.
- LED Sürücüler: Sabit akım gerektiren LED aydınlatma sistemleri için güç kaynağı olarak.
- Güneş Paneli Uygulamaları: Güneş panellerinden gelen değişken voltajı stabilize etmek ve batarya şarj etmek için.
- Taşınabilir Cihaz Güç Kaynakları: Çeşitli taşınabilir elektronik cihazlara güç sağlamak veya batarya ömrünü uzatmak için.
- Endüstriyel Kontrol Sistemleri: Farklı voltaj seviyeleri arasında dönüşüm gerektiren otomasyon ve kontrol panellerinde.
Hangi Durumlarda UYGUN DEĞİLDİR?
- Çok Yüksek Güç Gerektiren Uygulamalar: 35W (ek soğutma ile 60W) üzerindeki sürekli güç gereksinimleri için uygun değildir.
- AC Voltaj Dönüşümü: Sadece DC giriş ve çıkış voltajları için tasarlanmıştır, AC voltajlarla kullanılamaz.
- Yüksek Frekanslı Ses Devreleri: Ultra düşük dalgalanma sunsa da, çok hassas ses devreleri için ek filtreleme gerekebilir.
Paket İçeriği
- 1 adet AT35 - Step UP ve Step Down Voltaj Regülatörü Modülü
İlgili ve Tamamlayıcı Ürünler
Satın Almadan Önce
Cihazınızın voltaj, akım, bağlantı tipi ve fiziksel ölçü gereksinimlerini ürün özellikleriyle karşılaştırmanız önerilir. Ürünün cihazınızla uyumluluğundan veya ölçülerinden emin değilseniz, yanlış sipariş vermemek adına satın almadan önce teknik destek ekibimizle iletişime geçebilirsiniz.
Sık Sorulan Sorular
S: AT35 modülü ile hem voltaj yükseltip hem de düşürebilir miyim?
C: Evet, AT35 modülü hem Step UP (yükseltici) hem de Step Down (düşürücü) özelliklere sahiptir, bu sayede giriş voltajınızdan bağımsız olarak istediğiniz çıkış voltajını ayarlayabilirsiniz.
S: Bu modülü pil şarj etmek için kullanabilir miyim?
C: Evet, AT35 modülü sabit akım (CC) ve sabit voltaj (CV) kontrol özelliklerine sahip olduğu için lityum piller ve diğer şarj edilebilir pillerin şarj edilmesi için uygundur.
S: AT35 modülünün aşırı akım koruması var mı?
C: Evet, modül hem giriş aşırı akım korumasına (10A sigorta) hem de çıkış aşırı akım korumasına sahiptir, bu da güvenli bir kullanım sağlar.
⚠️Önemli Güvenlik Uyarısı: Elektronik modüllerle çalışırken doğru bağlantı ve kullanım talimatlarına uyulması hayati önem taşır. Yanlış bağlantılar veya aşırı yükleme, modüle ve bağlı cihazlara zarar verebilir.
⚠️Soğutma Gereksinimi: Modülün 3A üzeri akımlarda veya 35W üzeri güçlerde kullanılması durumunda ek bir soğutucu (örneğin bir soğutucu blok veya fan) kullanılması performans ve ömrü açısından tavsiye edilir.
