LM2596 3 Potlu Lityum Şarj Modülü Kullanım Rehberi

LM2596 Şarj Modülünün Genel Çalışma Prensibi

LM2596 entegresi temel alınarak tasarlanan bu kart, DC-DC step-down (voltaj düşürücü) bir regülatör mimarisine sahiptir. Giriş gerilimini, anahtarlama frekansı kullanarak daha düşük bir çıkış gerilimine yüksek verimlilikle dönüştürür. Klasik LM2596 kartlarından farkı, lityum bataryaları güvenle şarj edebilmek için özel akım denetim devrelerine sahip olmasıdır. Devre kartının giriş ve çıkış hatlarında bulunan yüksek kapasiteli kondansatör grupları, elektriksel gürültüyü filtreleyerek çıkış kalitesini artırır. Böylece lityum hücrelerin kimyasal yapısına zarar vermeden kararlı bir güç dönüşümü gerçekleştirilmiş olur.

Üç Potansiyometrenin Görevleri ve Hassas Ayar Adımları

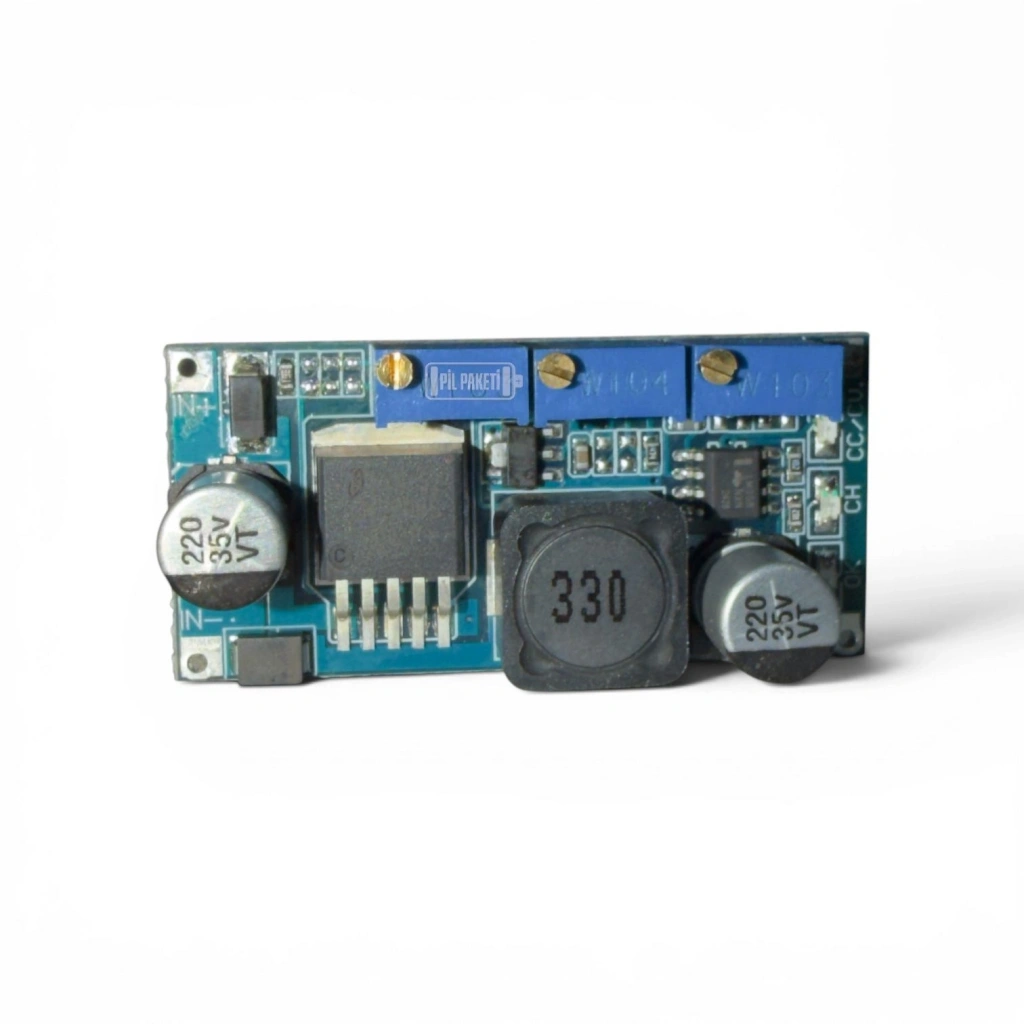

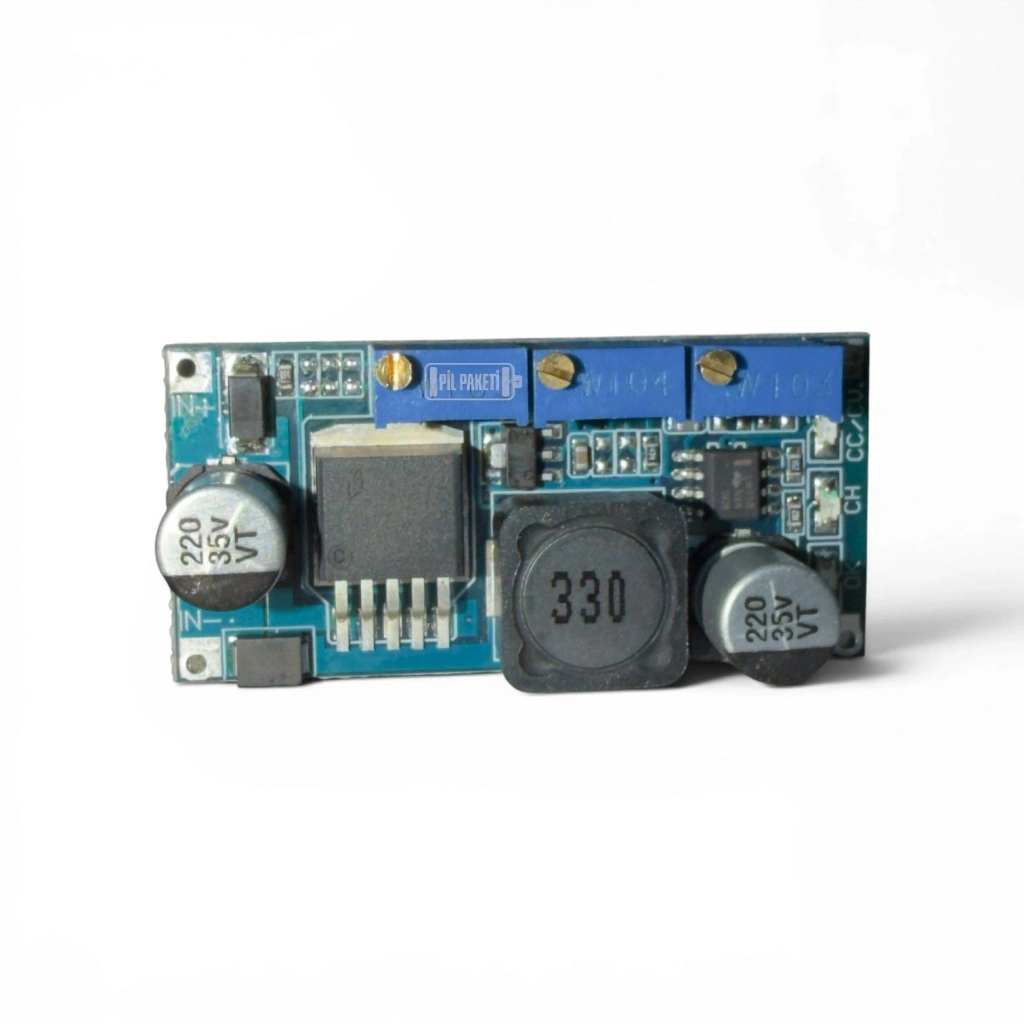

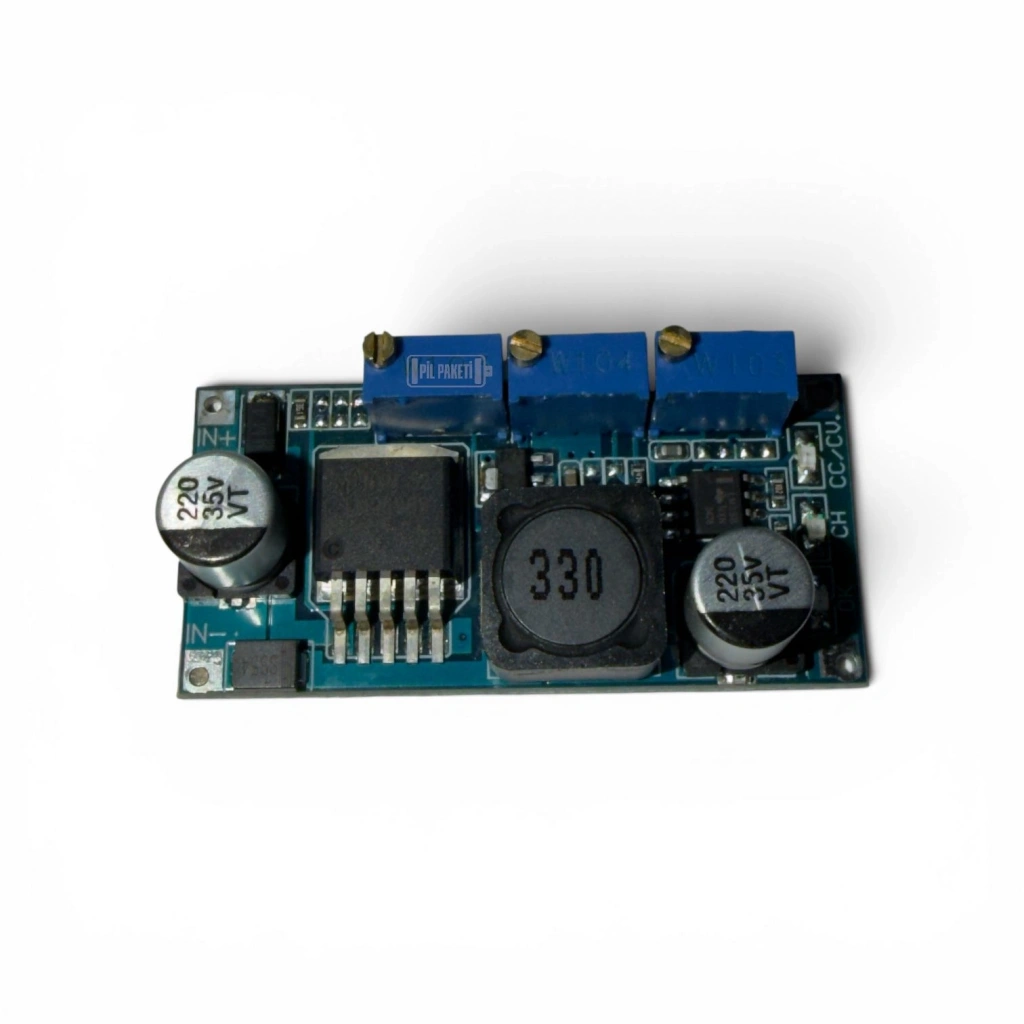

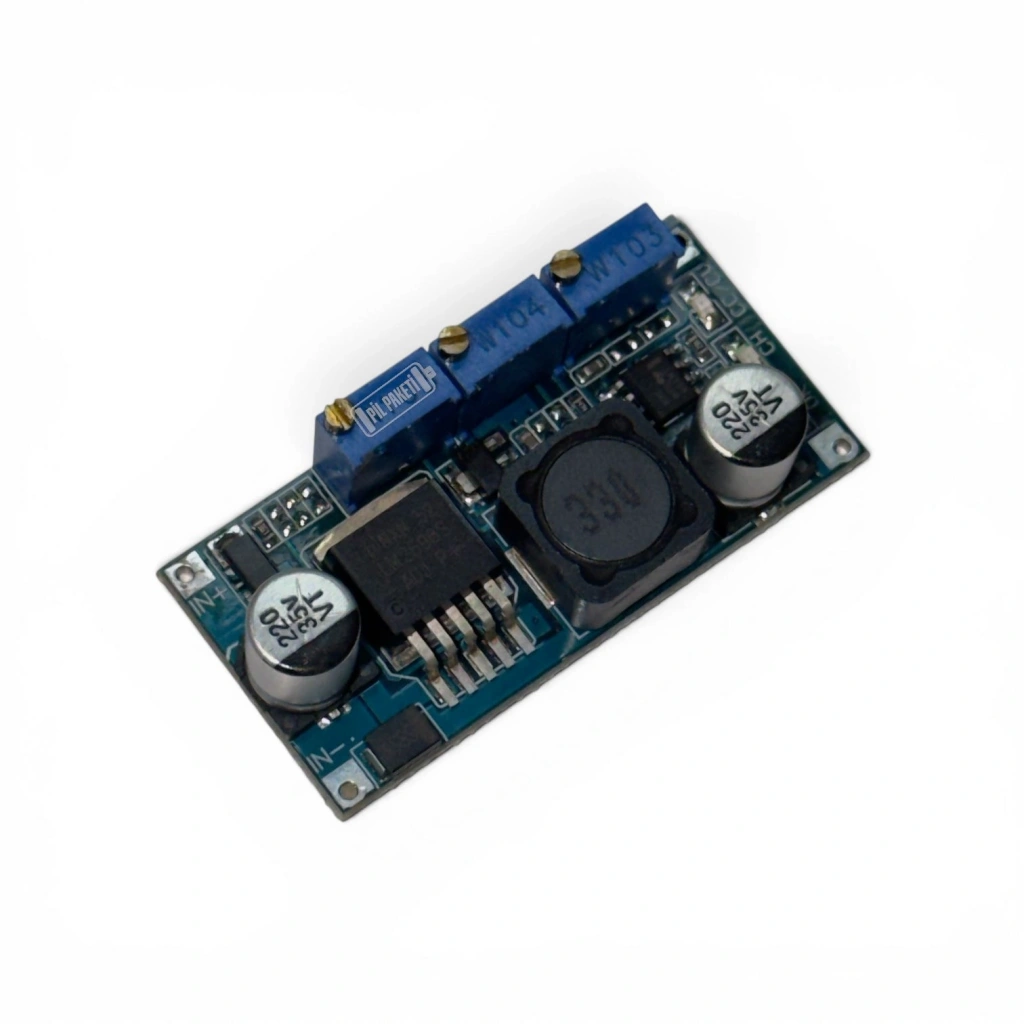

Kart üzerinde mavi renkli çok turlu üç adet hassas potansiyometre yer alır. Birinci pot, çıkış voltajının üst sınırını belirlemek için kullanılır ve yüke verilecek maksimum gerilimi ayarlar. İkinci potansiyometre, lityum hücrelerin şarj başlangıcında ihtiyaç duyduğu kritik akım sınırlama değerini set etmek amacıyla tasarlanmıştır. Üçüncü pot ise bataryanın tam doluma ulaştığını ilan eden gösterge LED'inin esik akımını belirler. Bu üçlü kontrol mekanizması, modülü standart bir güç kaynağından ayırarak akıllı bir batarya yönetim donanımına dönüştürür. Kullanıcılar multimetre yardımıyla bu potları çevirerek hassas kalibrasyon yapabilirler.

Lityum Bataryalar İçin Sabit Akım ve Sabit Voltaj Döngüsü

Lityum tabanlı hücrelerin şarj edilmesi, hassas bir CC/CV algoritmasını zorunlu kılar. LM2596 3 potlu modül, bu iki aşamalı süreci tam otomatik olarak yönetme kabiliyetine sahiptir. Boş bir batarya bağlandığında, modül ilk aşamada sabit akım modunda çalışır ve voltajı batarya seviyesine göre baskılayarak ayarlanan akımı hücreye pompalar. Hücre dolmaya başladıkça ve voltaj hedef sınıra ulaştığında, kart otomatik olarak ikinci aşama olan sabit voltaj moduna geçiş yapar. Bu evrede voltaj sabit tutulurken, hücrenin çektiği akım kademeli olarak sıfıra doğru azalır.

Modül Üzerindeki Durum Gösterge LED'lerinin Anlamları

Kullanıcıların şarj sürecini anlık olarak izleyebilmesi için devre kartı üzerine entegre edilmiş üç farklı renkli LED bulunur. Bu ışıkların kombinasyonu, sistemin hangi çalışma modunda olduğunu ve bataryanın anlık durumunu görselleştirir. Giriş gücü aktif olduğunda ve akım sınırlaması devreye girdiğinde, modül üzerindeki sabit akım LED göstergesi yanarak sistemin CC modunda çalıştığını bildirir. Hücre tamamen dolduğunda ve çekilen akım üçüncü pot ile belirlenen sınırın altına düştüğünde ise şarj tamamlandı göstergesi devreye girerek kullanıcının süreci sonlandırmasını sağlar.

Farklı Kullanım Senaryoları İçin Elektriksel Sınırlar

Devrenin kararlı çalışması ve uzun ömürlü olması için giriş ve çıkış elektriksel parametrelerinin üretici limitleri dahilinde kalması gerekir. Modül, geniş bir giriş voltaj aralığını desteklemekle birlikte, giriş voltajının çıkıştan her zaman en az 2V daha yüksek olması zorunludur. Çıkış akımı sürekli olarak 2 Amper seviyesinde güvenle kullanılabilir, ancak maksimum sınır olan 3 Amper değerine ulaşıldığında sistem üzerinde yüksek ısı birikecektir. Bu durumlarda, entegrenin termal korumaya geçmesini önlemek için harici bir alüminyum soğutucu blok eklenmelidir. Güç elektroniği projelerinde verimliliği yüksek tutmak adına giriş çıkış diferansiyeli dengeli ayarlanmalıdır.

Sık Sorulan Sorular

LM2596 3 potlu modül giriş gerilimi AC olarak uygulanabilir mi?
Hayır, bu modül sadece DC giriş gerilimleri ile çalışmak üzere tasarlanmıştır.

Modülün çıkış voltajı giriş voltajından daha yüksek olacak şekilde ayarlanabilir mi?
Hayır, bu modül step-down regülatördür; çıkış her zaman girişten düşük olmalıdır.

CC modu aktif olduğunda devre kartı üzerinde hangi durum gözlemlenir?
Akım sınırlama potu aktifleştiğinde kart üzerindeki sabit akım LED'i yanar.

Bu modül ile kaç adet lityum iyon hücre seri olarak şarj edilebilir?
Giriş voltajına bağlı olarak 1S seviyesinden 7S paketlerine kadar şarj edilebilir.

Üçüncü potansiyometrenin tam olarak işlevi nedir?
Bataryanın şarjının bittiğini haber veren dolu gösterge LED'inin akım sınırını ayarlar.

Modül harici bir soğutucu olmadan sürekli 3A çıkış akımı verebilir mi?
Hayır, 2 Amper üzerindeki sürekli akım çekimlerinde modüle mutlaka soğutucu takılmalıdır.

Giriş kutupları ters bağlanırsa LM2596 modülünde ne meydana gelir?
Kart üzerinde koruma bulunmadığından ana regülatör entegresi anında yanarak hasar görür.

Bu modül sabit akımlı yüksek güçlü LED'leri sürmek için kullanılabilir mi?
Evet, akım sınırlama potu sayesinde power LED grupları için sürücü olarak çalışır.

Şarj esnasında çıkış voltajı batarya doldukça değişiklik gösterir mi?
Hayır, CV aşamasında voltaj sabit kalır; batarya doldukça sadece çekilen akım düşer.

Modülün sahip olduğu dahili anahtarlama frekansı teknik olarak kaç kilohertz değerindedir?
LM2596 regülatör entegresinin standart dahili anahtarlama frekansı sabit 150 kHz düzeyindedir.
