⚡ Hızlı Özet: XH-M401 XL4016E1, potansiyometre ile ayarlanabilir, yüksek verimli bir DC-DC voltaj düşürücü modüldür. 8A'e kadar akım desteği sunar, çeşitli elektronik projeler için idealdir.

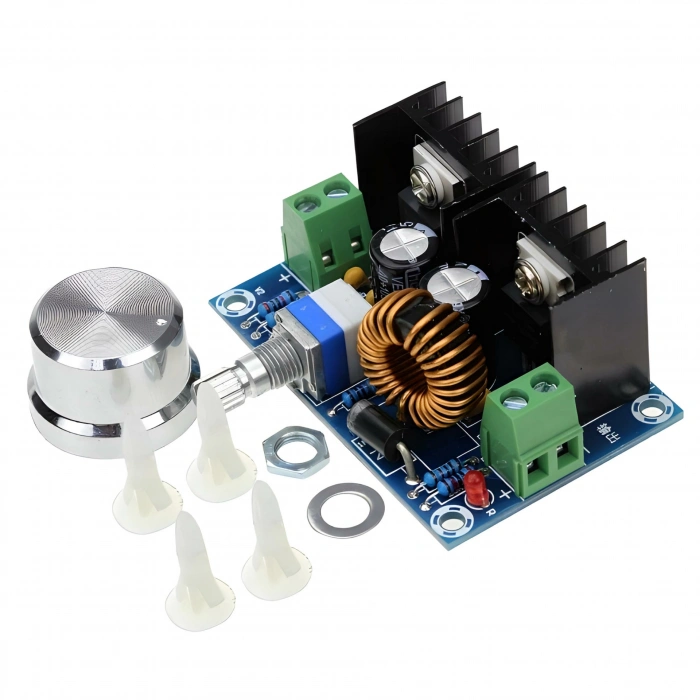

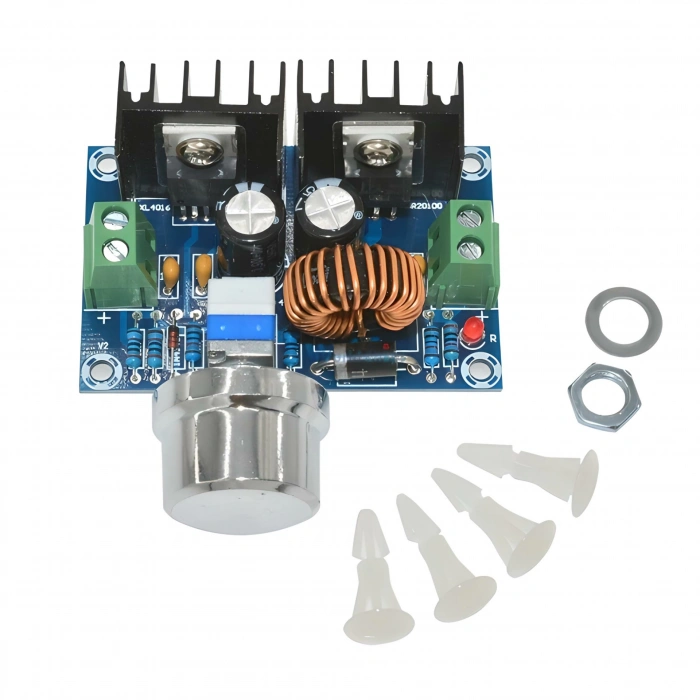

XH-M401 XL4016E1 8A POTLU DC-DC AYARLANABİLİR VOLTAJ DÜŞÜRÜCÜ GÜÇ KAYNAĞI MODÜLÜ
XL4016, yüksek verimlilik, düşük dalgalanma ve mükemmel hat ve yük regülasyonu ile 12A'lık bir yükü çalıştırabilen 180 kHz sabit frekanslı bir PWM buck (düşürme) DC/DC dönüştürücüdür. Minimum sayıda harici bileşen gerektiren regülatörün kullanımı kolaydır ve dahili frekans kompanzasyonu ve sabit frekanslı bir osilatör içerir.
PWM kontrol devresi, görev oranını %0'dan %100'e doğrusal olarak ayarlayabilir. İçeride bir aşırı akım koruma işlevi bulunur. Kısa koruma işlevi gerçekleştiğinde, çalışma frekansı 180KHz'den 48KHz'e düşürülecektir. Harici bileşen sayısını en aza indirmek için dahili bir telafi bloğu bulunur.
XH-M401 DC-DC Voltaj Düşürücü Güç Kaynağı Modülü XL4016E1 nasıl kalibre edilir ?
Giriş voltajı kalibrasyon moduna ("IN” AÇIK) girmek için düğmeyi bırakın; düğmeyi 4 saniye basılı tutun ve çıkış voltajı kalibrasyon moduna girmek için düğmeyi bırakın ("OUT” AÇIK); düğmeyi 4 saniye basılı tutun ve kalibrasyon modundan çıkmak için düğmeyi bırakın, tüm parametreler otomatik olarak kaydedilecektir.
UYGULAMA ALANLARI:
- LCD Monitör ve LCD TV
- Taşınabilir enstrüman güç kaynağı
- Telekom / Ağ Ekipmanları
NOT:
Maksimum çıkış akımı 8A'ya ulaşıldığında, fan eklemeniz gerekir. Uzun süreli çalışma akımı 5A’dır.
ÖZELLİKLER:
- Geniş 8V - 36V Giriş Voltaj Aralığı
- 1,25V ile 32V arasında Ayarlanabilir Çıkış
- %96'ya varan yüksek verimlilik
- Dahili termal kapatma işlevi
- Dahili akım limit fonksiyonu
- Dahili çıkış kısa koruma fonksiyonu
- Mükemmel hat ve yük regülasyonu
TEKNİK ÖZELLİKLER:
- Giriş Voltajı (V): 8-36VDC
- Çıkış Voltajı (V): 1,25 ila 36
- Maks. Çıkış Akımı (Amper): 8
- Dönüşüm Verimliliği: %96
- Frekans değiştirme: 180 KHz
- Yük Düzenleme: ± 0,5%
- Voltaj regülasyonu: ± 0,5%
- PCB Boyutu ( U x G ) mm: 40x65
- Gönderi Ağırlığı: 0,06 kg
- Gönderi Boyutları: 10 × 8 × 3 cm
Hangi Durumlarda UYGUN DEĞİLDİR?
- Giriş voltajından daha yüksek bir çıkış voltajı gerektiren uygulamalar için uygun değildir (step-up dönüştürücü değildir).
- Belirtilen 8A akım sınırını aşan yüksek güçlü yüklerin doğrudan beslenmesi için uygun değildir.
- Hassas tıbbi cihazlar veya yaşam destek sistemleri gibi kritik güvenlik gerektiren uygulamalarda kullanılması önerilmez.
Satın Almadan Önce
Satın almadan önce, projenizin giriş/çıkış voltajı, akım gereksinimleri ve fiziksel boyut uyumluluğunu dikkatlice kontrol ediniz. Emin olamadığınız durumlarda teknik destek ekibimizle iletişime geçmeniz önerilir.
İlgili ve Tamamlayıcı Ürünler
S: Bu modül ile giriş voltajından daha yüksek bir çıkış voltajı alabilir miyim?
C: Hayır, bu modül bir buck (düşürme) dönüştürücü olduğu için çıkış voltajı her zaman giriş voltajından daha düşük olacaktır.
S: Modülün aşırı akım koruması var mı?
C: Evet, XL4016 entegresi dahili bir aşırı akım koruma işlevine sahiptir.
S: Kısa devre durumunda modül kendini nasıl korur?
C: Kısa devre koruma işlevi devreye girdiğinde, çalışma frekansı 180KHz'den 48KHz'e düşürülerek modül korunur.
