⚡ Hızlı Özet: XL4016E1 DC-DC voltaj düşürücü modül, 4-38V DC girişi 1.25-36V DC çıkışa dönüştürür. Potansiyometre ile ayarlanır, 200W güç ve 8A akım kapasitesine sahiptir.

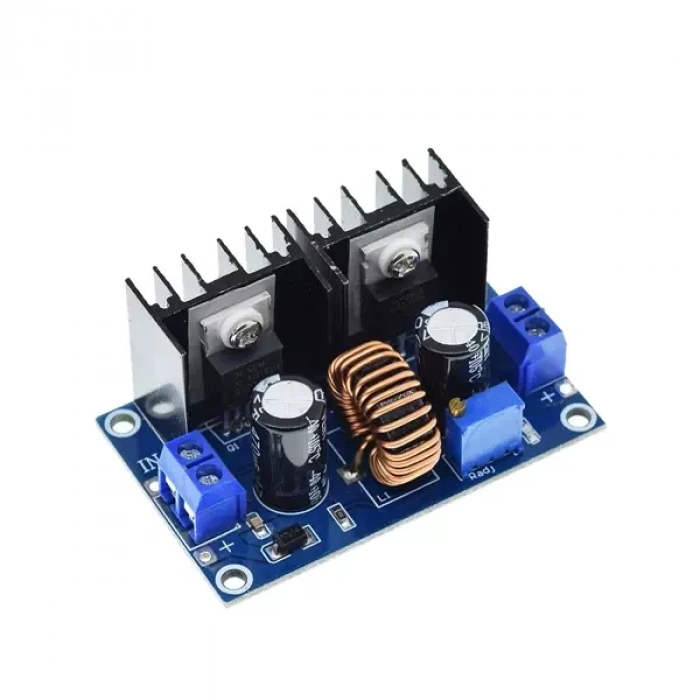

XL4016 voltaj düşürücü entegreye sahip modül ile DC4-38V arası gerilimleri DC 1.25-36V arasına düşürebileceğiniz voltaj düşürücü regülatör modülüdür. Üzerinde yer alan potansiyometre yardımıyla voltajı düşürebilirsiniz. Max. güç 200W olup üzernden max.8a akım geçmektedir. Uzun süreli çalışmalarda 5a önerilmiştir.
Not: Çıkış voltajını giriş voltajından daha düşük ayarlayınız. IN yazan kısım giriş, OUT yazan kısım ise çıkıştır.
Özellikler:
- Giriş Voltajı: DC 4-38V
- Çıkış Voltajı: DC 1.25-36V
- Maksimum Akım: 8A (Sürekli kullanımda 5A önerilmektedir.Verimlilik için fan bağlantısı sağlayabilirsiniz)
- Maksimum Güç: 200W
- Dönüşüm Verimliliği: 94%
- Anahtarlama frekansı: 180KHz
- Ölçüler: 61x40x29mm

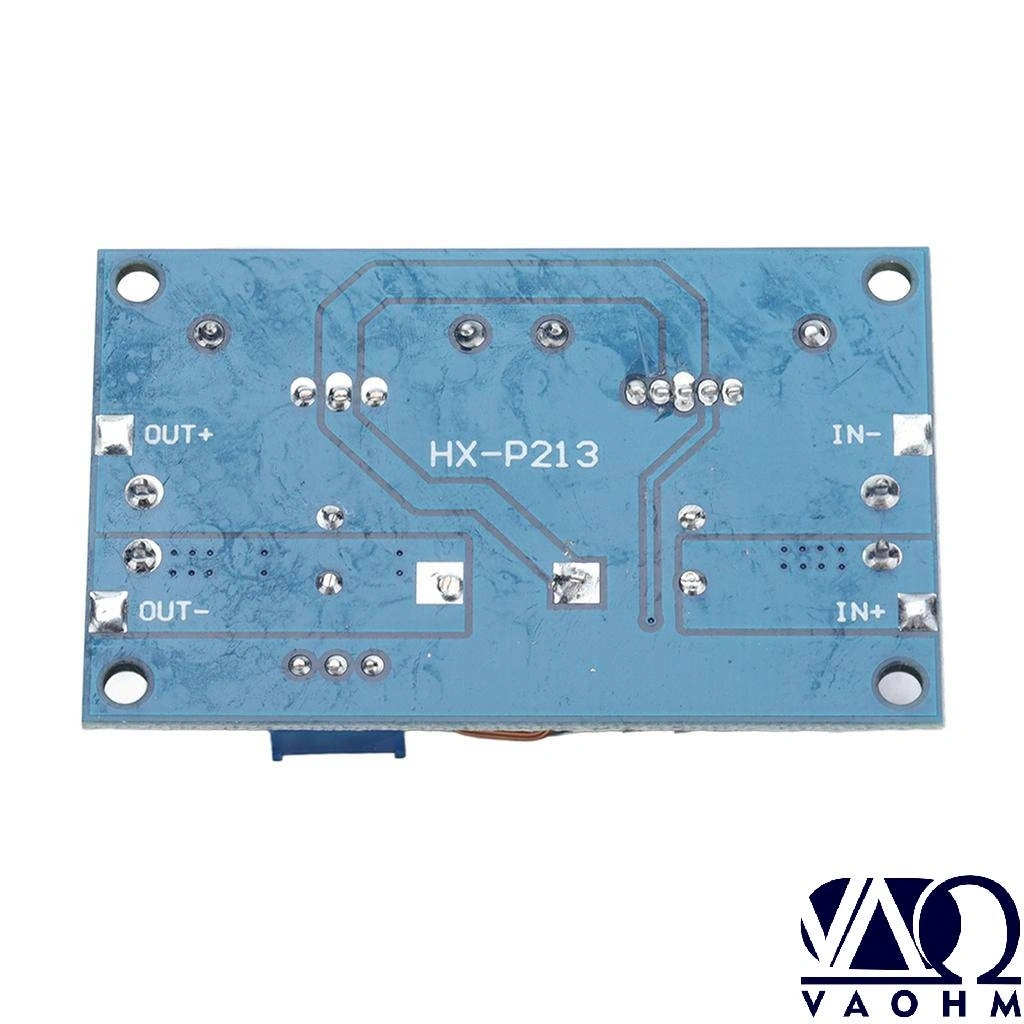

Pinout:
- VIN-: Input Negative
- VIN+: Input Positive
- VOUT-: Output Negative
- VOUT+: Output Positive
Paket İçeriği:
- 1 x XL4016 8A DC-DC Step Down Voltaj Regülatörü
Hangi Durumlarda UYGUN DEĞİLDİR?
- Giriş voltajından daha yüksek bir çıkış voltajı elde etmek için (voltaj yükseltme).
- Belirtilen maksimum 8A (sürekli 5A) akım değerini aşan yükler için.
- AC (alternatif akım) güç kaynakları veya yükler ile kullanım için.
Satın Almadan Önce
Satın almadan önce projenizin veya cihazınızın giriş/çıkış voltajı, akım ve fiziksel boyut gereksinimlerini dikkatlice kontrol ediniz. Uyumluluktan emin olamamanız durumunda teknik destek ekibimizle iletişime geçebilirsiniz.
İlgili ve Tamamlayıcı Ürünler
Sık Sorulan Sorular
S: Çıkış voltajını nasıl ayarlarım?
C: Modül üzerindeki potansiyometreyi saat yönünde veya tersine çevirerek çıkış voltajını istediğiniz değere ayarlayabilirsiniz. Ayarlama yaparken bir multimetre ile çıkış voltajını kontrol etmeniz önerilir.
S: Neden sürekli kullanımda 5A akım öneriliyor?
C: Modül, maksimum 8A akım taşıyabilse de, uzun süreli ve kararlı çalışma için 5A akım değeri önerilmektedir. Daha yüksek akımlarda veya uzun süreli kullanımlarda modülün ısınmasını engellemek için ek soğutma (örneğin fan) gerekebilir.
S: Bu modülü voltaj yükseltmek için kullanabilir miyim?
C: Hayır, XL4016E1 modülü bir DC-DC voltaj düşürücü (step-down) regülatördür. Giriş voltajını yalnızca daha düşük bir çıkış voltajına dönüştürebilir, voltaj yükseltme (step-up) işlevi bulunmamaktadır.
