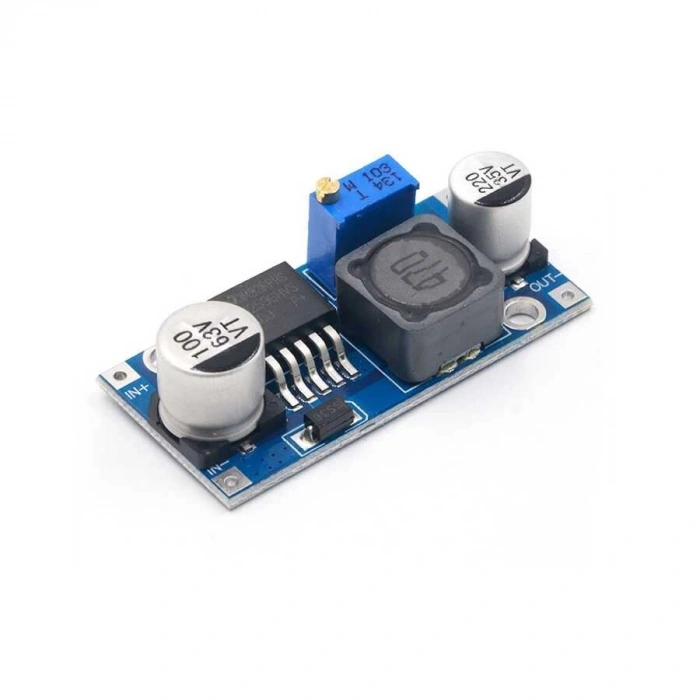

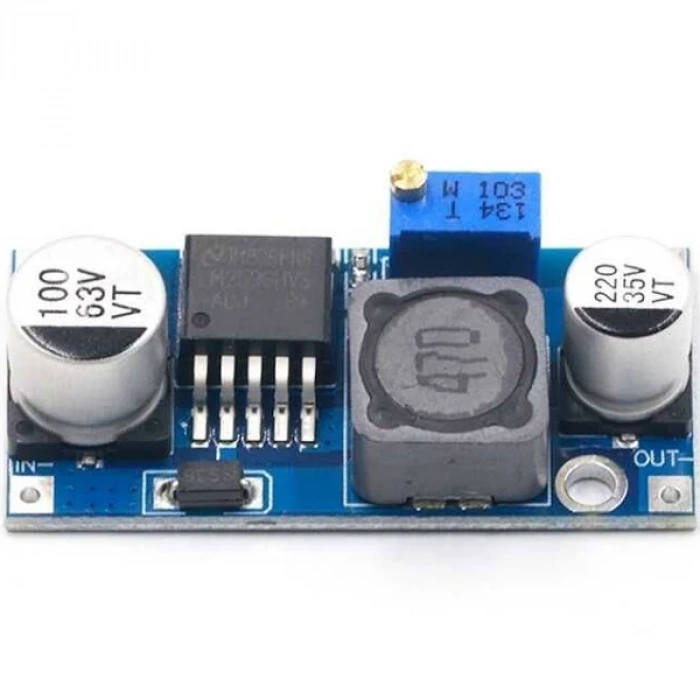

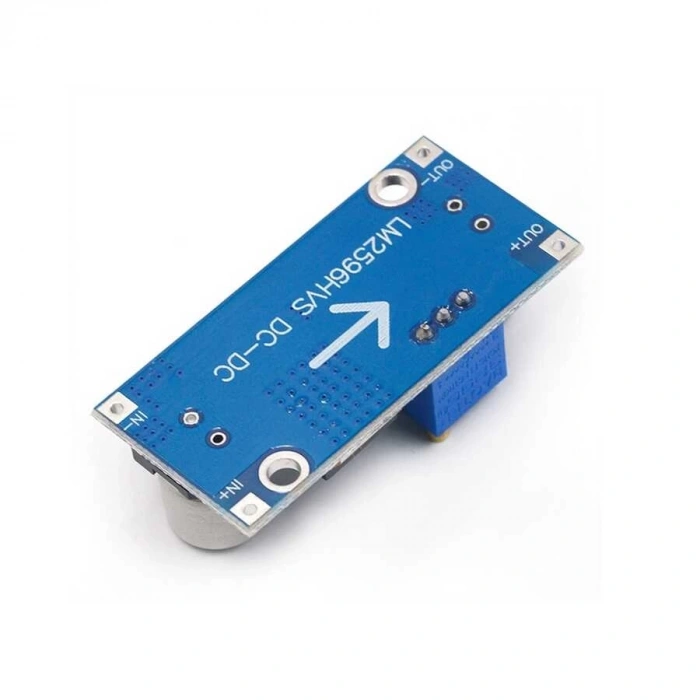

LM2596HVS 3a Voltaj Düşürücü Modül: Yüksek Voltajdan Güvenli Çıkış
⚡ Hızlı Özet: LM2596HVS 3a Voltaj Düşürücü Modül, 4.5-53V girişten 3-35V ayarlanabilir çıkış sağlayan, 3A'ya kadar akım sunan verimli bir DC-DC buck dönüştürücüdür.
OEM markalı LM2596HVS 3a Voltaj Düşürücü Modül, yüksek giriş voltajlarını güvenli ve istikrarlı bir şekilde düşürmek için tasarlanmış bir DC-DC voltaj regülatörüdür. Özellikle yüksek voltajlı güç kaynaklarından düşük voltajlı elektronik bileşenlere güç sağlamak gerektiğinde etkili bir çözüm sunar. Bu buck dönüştürücü modül, geniş bir uygulama yelpazesinde esneklik sağlamak üzere ayarlanabilir çıkış voltajı özelliğiyle öne çıkar.
Entegre LM2596HVS-ADJ çipi sayesinde, modül 4.5V ile 53V arasındaki giriş voltajlarını kabul edebilir ve 3V ile 35V arasında sürekli olarak ayarlanabilir bir çıkış voltajı sağlar. Maksimum 3A çıkış akımı kapasitesiyle, birçok orta güç gerektiren projede güvenle kullanılabilir. %92'ye varan yüksek verimliliği ve 150KHz anahtarlama frekansı, düşük güç tüketimi ve kararlı performans sunar.
Öne Çıkan Özellikler
- Geniş Giriş Voltaj Aralığı: 4.5V'tan 53V'a kadar geniş giriş voltajlarını destekler.
- Ayarlanabilir Çıkış Voltajı: 3V ile 35V arasında sürekli olarak ayarlanabilir çıkış voltajı sunar.
- Yüksek Akım Kapasitesi: Maksimum 3A çıkış akımı ile çeşitli yükleri besleyebilir (2A üzeri kullanımlarda soğutucu önerilir).
- Yüksek Verimlilik: %92'ye varan dönüşüm verimliliği ile enerji kaybını minimize eder.
- Sabit Anahtarlama Frekansı: 150KHz anahtarlama frekansı sayesinde kararlı çalışma sağlar.
- Kırmızı LED Göstergesi: Modülün çalışma durumunu gösteren kırmızı LED'e sahiptir.
Teknik Özellikler
| Özellik | Değer |
|---|
| Model | LM2596 Voltaj Regülatörü |
| Entegre | LM2596HVS-ADJ |
| Tip | Buck Converter (Gerilim Düşürücü) |
| Giriş Voltajı | 4.5V - 53V (Çıkış voltajından en az 1.5V yüksek olmalıdır) |
| Çıkış Voltajı | 3V - 35V (Sürekli ayarlanabilir, giriş voltajından yaklaşık 1.5V düşük olmalıdır) |
| Çıkış Akımı | Maksimum 3A (Normal ve kararlı çalışma akımı 2A, 2A üzeri soğutucu önerilir) |
| Verim | %92 (Maksimum) |
| Anahtarlama Frekansı | 150KHz |
| Ölçüler (yaklaşık) | 43mm x 21mm x 14mm (UxGxY) (*Web Verisi) |
| LED Göstergesi | Kırmızı |
Kullanım Alanları & Kimler İçin Uygun?
- DIY Elektronik Projeleri: Kendi güç kaynaklarını veya prototiplerini oluşturan hobi sahipleri ve mühendisler için.
- Endüstriyel Kontrol Sistemleri: Yüksek voltajlı sensörlerden veya kontrolörlerden düşük voltajlı mikrodenetleyicilere güç sağlamak için.
- Otomotiv Uygulamaları: Araç içi elektronik cihazlara stabil güç sağlamak amacıyla araç aküsünden voltaj düşürme.
- Güneş Enerjisi Sistemleri: Güneş panellerinden gelen yüksek voltajı, batarya şarj kontrolörleri veya diğer cihazlar için uygun seviyelere düşürme.
- Batarya Yönetim Sistemleri: Yüksek voltajlı batarya paketlerinden düşük voltajlı yükleri beslemek için.
- LED Aydınlatma Sistemleri: Yüksek voltajlı LED sürücülerine uygun voltaj sağlamak.
Hangi Durumlarda UYGUN DEĞİLDİR?
- Giriş voltajının çıkış voltajından düşük olduğu durumlar için uygun değildir (Buck dönüştürücü olduğu için giriş voltajı çıkıştan en az 1.5V yüksek olmalıdır).
- Çıkış akımı sürekli olarak 3A'nın üzerinde olan yüksek güçlü uygulamalar için ek soğutma önlemleri alınmadan kullanılması tavsiye edilmez.
- AC voltaj dönüştürme uygulamaları için uygun değildir, sadece DC-DC dönüşüm sağlar.
Paket İçeriği
- 1 adet LM2596HVS 3a Voltaj Düşürücü Modül
İlgili ve Tamamlayıcı Ürünler
Satın Almadan Önce
Cihazınızın voltaj, akım, bağlantı tipi ve fiziksel ölçü gereksinimlerini ürün özellikleriyle karşılaştırmanız önerilir. Ürünün cihazınızla uyumluluğundan veya ölçülerinden emin değilseniz, yanlış sipariş vermemek adına satın almadan önce teknik destek ekibimizle iletişime geçebilirsiniz.
Sık Sorulan Sorular
S: LM2596HVS modülü ile LM2596S modülü arasındaki fark nedir?
C: LM2596HVS, LM2596S'e göre daha yüksek giriş voltajlarını (53V'a kadar) destekleyen bir versiyondur, bu da onu daha geniş bir uygulama yelpazesi için uygun hale getirir.
S: Çıkış voltajını nasıl ayarlarım?
C: Modül üzerindeki çok turlu potansiyometre (trimpot) aracılığıyla çıkış voltajını istediğiniz değere ayarlayabilirsiniz. Ayarlama yaparken bir multimetre ile çıkış voltajını kontrol etmeniz önerilir.
S: Modülü 2A'dan fazla akımda kullanabilir miyim?
C: Modül maksimum 3A çıkış akımı kapasitesine sahiptir, ancak 2A'nın üzerindeki sürekli kullanımlarda modülün aşırı ısınmasını önlemek ve kararlı çalışmayı sağlamak için ek bir soğutucu kullanılması şiddetle tavsiye edilir.
⚠️Önemli Not: Bu modül bir buck (gerilim düşürücü) dönüştürücüdür. Giriş voltajı, elde etmek istediğiniz çıkış voltajından her zaman en az 1.5V daha yüksek olmalıdır.
⚠️Güvenlik Uyarısı: Elektronik bileşenlerle çalışırken daima gerekli güvenlik önlemlerini alınız. Yanlış bağlantılar veya aşırı yüklenme modüle ve bağlı cihazlara zarar verebilir.
