⚡ Hızlı Özet: TP4056 Type C lityum pil şarj devresi, tek hücreli lityum pillerinizi güvenli ve verimli şarj eder. Aşırı şarj, aşırı deşarj ve kısa devre koruması sunarak pil ömrünü uzatır.

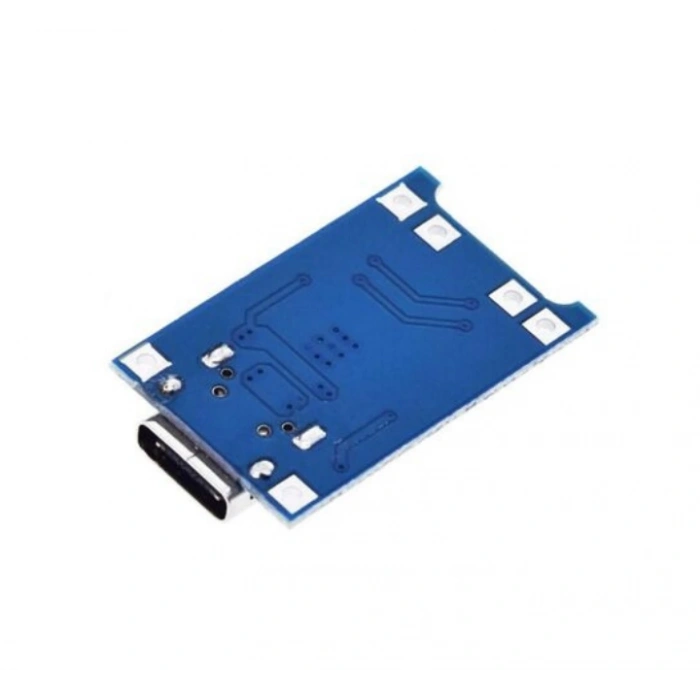

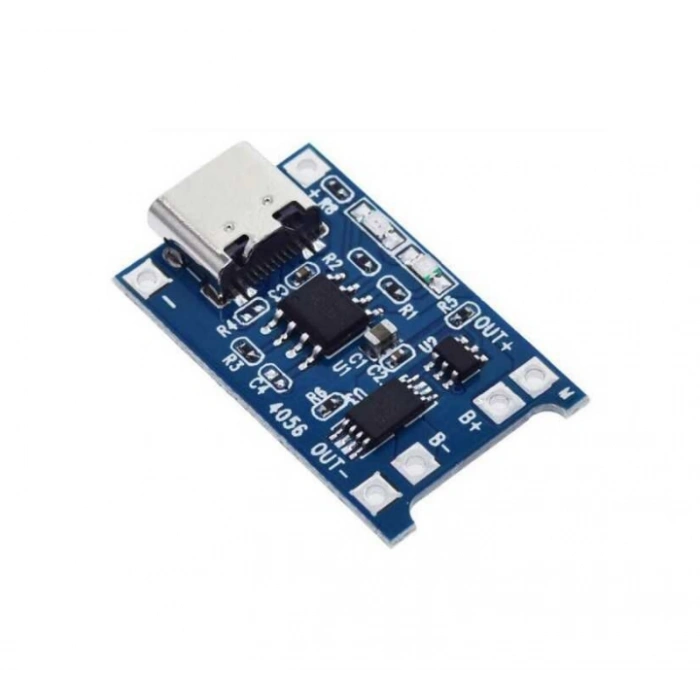

TP4056 Type-C lityum pil şarj devresi, kullanıcıların lityum pillerini verimli bir şekilde şarj etmelerini sağlar ve aynı zamanda güvenli bir şekilde kullanmalarını temin eder. Bu tip devreler, taşınabilir elektronik cihazlar, güç bankaları ve diğer lityum pil tabanlı ürünlerde yaygın olarak kullanılır.Bu devrelerin temel avantajlarından biri, lityum pilleri aşırı şarj, aşırı deşarj ve kısa devre gibi riskli durumlara karşı korumaktır. Ayrıca, Type-C bağlantı noktası sayesinde hızlı ve kolay bir şekilde pil şarj edebilme özelliği sunar.Şarj modülü-doğrusal şarjAkım-1A ayarlanabilir. (SMD direnç değişikliği gerektirir)Şarj hassasiyeti-1.5%.Giriş voltajı-4.5V-5.5V.Tam şarj voltajı-4.2V.Led göstergesi;Kırmızı Şarj oluyorDolu : MaviPil bağlı değil ya da pil arızalı : Mavi sürekli, kırmızı flaşÇalışma sıcaklığı- -10 ° ila + 85 °.Ters polarite yok.Ampermetre sadece modülün 5v giriş ucuna bağlanabilir.Şarj akımının pil kapasitesinin % 37 olması daha iyidir. 1000 mAH batarya şarj ederseniz, 400 mA akımı yeterlidir.Giriş voltajı çok yüksek ise, 5.2v gibi, akım 1000mA daha az olacak, normaldir. Bu koruma fonksiyonu, çip zarar görmemesi için şarj akımını otomatik olarak değiştirirGeri dönüş polaritesi yokBMS özelliği 1S 3A
Hangi Durumlarda UYGUN DEĞİLDİR?
- Birden fazla seri bağlı (2S, 3S vb.) lityum pil paketleri için.
- Lityum-iyon dışındaki (NiMH, NiCd, LiFePO4 gibi) pil kimyaları için.
- Belirtilen 1A şarj akımının üzerinde güç gerektiren uygulamalar için.
Satın Almadan Önce
Satın almadan önce, kullanacağınız pilin voltaj ve akım değerlerinin bu modül ile uyumlu olduğundan emin olunuz. Gerekirse teknik destek ekibimizle iletişime geçerek doğru seçimi yapabilirsiniz.
İlgili ve Tamamlayıcı Ürünler
Sık Sorulan Sorular
S: Bu devre hangi tip pilleri şarj edebilir?
C: Bu devre, tek hücreli 3.7V lityum-iyon (Li-ion) ve lityum polimer (Li-Po) pilleri şarj etmek için tasarlanmıştır.
S: Şarj akımını nasıl ayarlayabilirim?
C: Şarj akımı, modül üzerindeki SMD direncin değiştirilmesiyle 1A'e kadar ayarlanabilir. Detaylı bilgi için teknik dokümanlara başvurulabilir.
S: BMS özelliği 1S 3A ne anlama geliyor?
C: "1S" tek hücreli lityum piller için olduğunu, "3A" ise aşırı deşarj koruma akımının 3 Amper olduğunu belirtir. Bu, pilin güvenli kullanımını sağlar.
