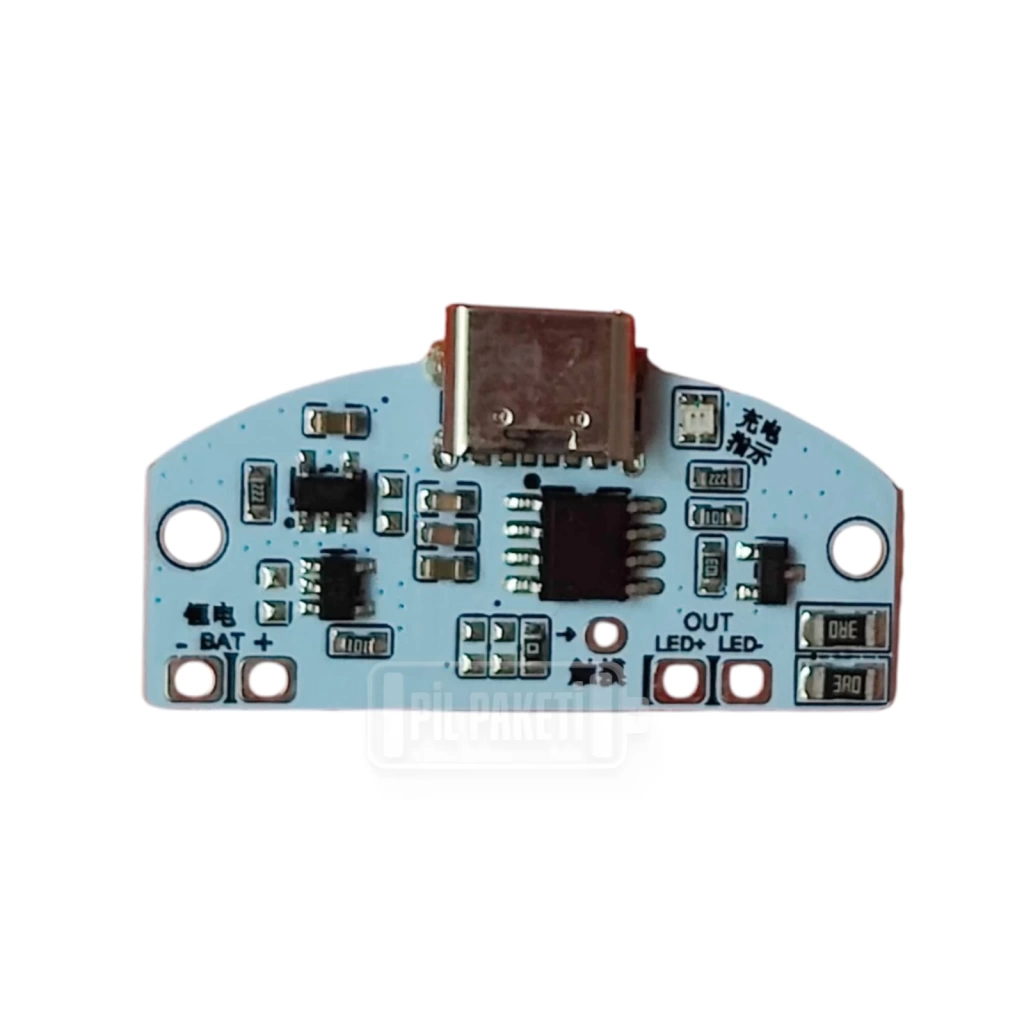

Şarjlı Dokunmatik Lamba Devresi

? Dokunmatik Tanımı:

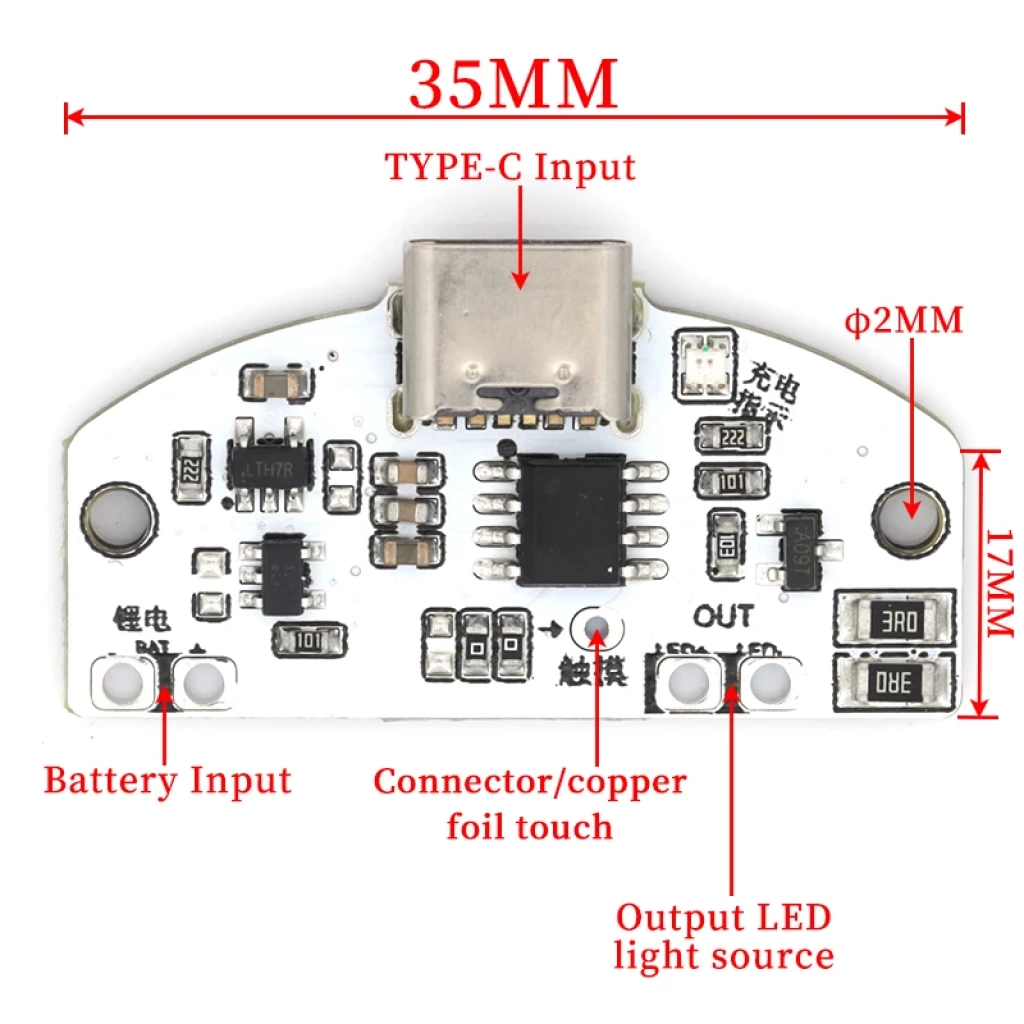

Kart üzerinde "T (touch)" olarak işaretlenmiş lehim noktası, dokunmatik kablonun bağlanacağı yerdir. Bu kablo kısa ve ince olmalı, tercihen 15 cm'yi geçmemelidir.

? Çıkış Tanımı:
Kart üzerindeki "LED+" ışık kaynağının pozitif kutbunu, "LED-" ise negatif kutbunu ifade eder. Bu uçlara LED bağlanabilir.

? Çıkış Voltajı:
Sabit voltaj çıkışı sağlar. Çıkış gerilimi doğrudan lityum pil voltajıdır. Gerilim yükseltme (boost) yapılmadan, voltaj artırıcı bir devre yerine kullanılamaz.

⚡ Çıkış Gücü:
Tek bir kanal için maksimum çıkış akımı 2A'dir. LED'ler için uygun bir akım sınırlayıcı direnç kullanılmadığı takdirde zarar görebilir. Bu nedenle, kullanılan LED kartında uygun bir akım sınırlayıcı direnç bulunması gereklidir.
