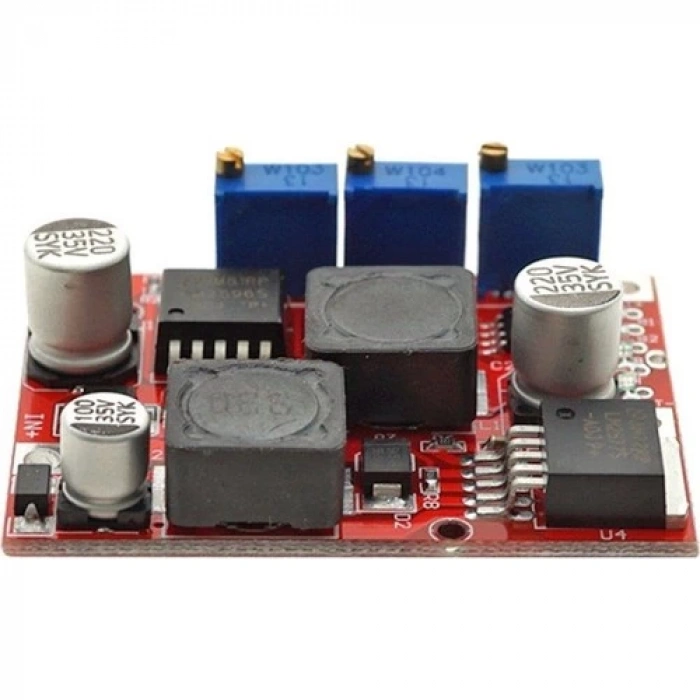

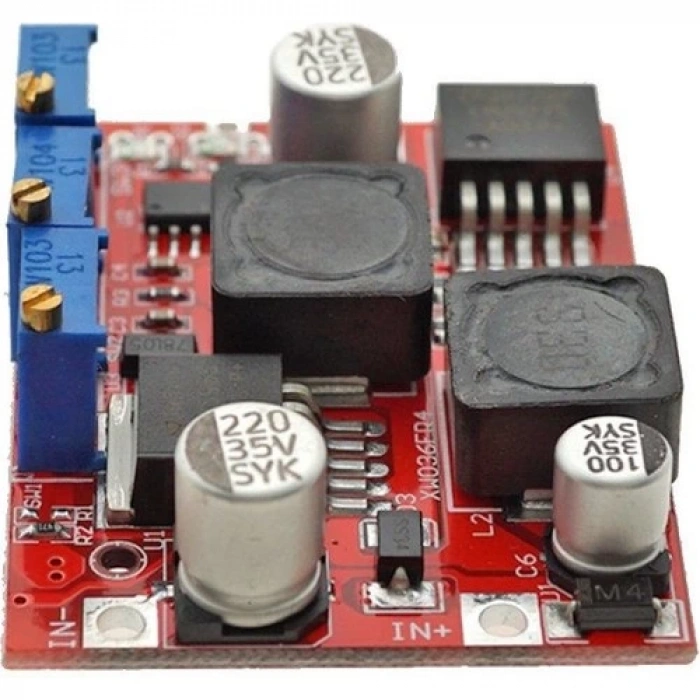

DC-DC Ayarlı Voltaj Yükseltici-Düşürücü Kartı (LM2577 + LM2596) ile Güç Kontrolü
⚡ Hızlı Özet: Bu DC-DC kart, LM2577 ve LM2596 entegreleriyle voltajı hem yükseltip hem düşürerek projelerinizde esnek ve stabil güç yönetimi sağlar.
DC-DC Ayarlı Voltaj Yükseltici-Düşürücü Kartı (LM2577 + LM2596),elektronik sistemlerde giriş voltajını istenen seviyeye ayarlamak ve sabit bir çıkış voltajı elde etmek için tasarlanmış gelişmiş bir güç modülüdür. Bu kart, voltajı hem yükseltme (boost) hem de düşürme (buck) yeteneğine sahip olmasıyla öne çıkar, bu da onu geniş bir uygulama yelpazesi için son derece esnek ve çok yönlü bir çözüm haline getirir. Farklı projelerde voltajın hassas bir şekilde kontrol altında tutulmasını sağlayarak enerji verimliliğini artırır ve bağlı cihazların ömrünü uzatır.
LM2577 ve LM2596 gibi güçlü entegre devrelerle donatılan bu modül, güvenilir performans sunar. LM2577 entegresi voltaj yükseltme işlemlerini yönetirken, LM2596 entegresi voltaj düşürme işlevini üstlenir. Bu çift çipli yapı, modülün her iki yönde de istikrarlı ve güvenli bir voltaj dönüşümü gerçekleştirmesini sağlar. Özellikle drone, elektrikli araçlar, güneş enerji sistemleri ve LED aydınlatma gibi çeşitli projelerde voltajın stabil ve istenen seviyede tutulması kritik öneme sahiptir.
Öne Çıkan Özellikler
- Çift Yönlü Voltaj Dönüşümü: Voltajı hem yükseltme (boost) hem de düşürme (buck) yeteneği sunar.
- Ayarlanabilir Çıkış Voltajı: Kart üzerindeki potansiyometre ile çıkış voltajı kolayca ayarlanabilir.
- Geniş Giriş ve Çıkış Aralığı: Çeşitli güç kaynakları ve yükler için esnek kullanım imkanı sağlar.
- Yüksek Verimlilik: Enerji kaybını minimize ederek verimli bir çalışma sunar.
- Kompakt Tasarım: Küçük boyutları sayesinde dar alanlarda bile kolayca entegre edilebilir.
- Güvenlik Özellikleri: Kısa devre ve aşırı akım koruması ile güvenli bir kullanım deneyimi sunar.
Teknik Özellikler
| Özellik | Değer |
|---|
| Entegre Devreler | LM2577 (Yükseltici),LM2596 (Düşürücü) |
| Giriş Voltajı | 4V - 35V DC |
| Çıkış Voltajı | 1.25V - 25V DC (Ayarlanabilir) |
| Maksimum Giriş Akımı | 3A |
| Maksimum Çıkış Akımı | 3A (Maksimum, 4A'e kadar bazı kaynaklarda belirtilmiştir) |
| Çıkış Gücü | 15W (Doğal Soğutma ile, 15W üzeri soğutucu gerektirir) |
| Dönüşüm Verimliliği | Yaklaşık %80 - %92 (yükseltme modunda daha yüksek) |
| Çalışma Sıcaklığı | -40°C ila +85°C (Endüstriyel) |
| Minimum Voltaj Farkı | 2V (Giriş ve Çıkış Arası) |
| Koruma Özellikleri | Kısa Devre Koruması, Aşırı Akım Koruması |
| Göstergeler | Sabit Akım (Kırmızı),Şarj (Kırmızı),Tam Şarj (Mavi) |
| Bağlantı Tipi | Vidalı Terminaller veya Lehimleme |
| Ölçüler (yaklaşık) | 50 mm x 37 mm x 13 mm |
Kullanım Alanları & Kimler İçin Uygun?
- Arduino ve Raspberry Pi gibi mikrodenetleyici projelerinde sabit güç beslemesi sağlamak isteyenler.
- Drone ve elektrikli araç gibi mobil uygulamalarda voltaj regülasyonuna ihtiyaç duyanlar.
- Güneş enerji sistemlerinde voltajı optimize etmek ve batarya şarjını düzenlemek isteyenler.
- LED aydınlatma projelerinde farklı voltaj seviyelerini ayarlamak isteyenler.
- Hobi elektroniği ve eğitim projelerinde esnek bir güç kaynağı arayanlar.
- Taşınabilir cihazların güç gereksinimlerini karşılamak için kompakt bir çözüm arayanlar.
Hangi Durumlarda UYGUN DEĞİLDİR?
- Belirtilen maksimum akım ve güç değerlerini aşan yüksek güçlü motor veya endüstriyel uygulamalar için doğrudan kullanım uygun değildir.
- Çıkış voltajının hassas bir şekilde ayarlanması gereken kritik tıbbi veya askeri sistemler gibi yüksek güvenilirlik gerektiren uygulamalar için tek başına yeterli olmayabilir.
- Doğrudan AC (Alternatif Akım) kaynaklarına bağlanmak için uygun değildir; sadece DC (Doğru Akım) girişleri için tasarlanmıştır.
Paket İçeriği
- 1 Adet DC-DC Ayarlı Voltaj Yükseltici-Düşürücü Kartı (LM2577 + LM2596)
İlgili ve Tamamlayıcı Ürünler
Satın Almadan Önce
Cihazınızın voltaj, akım, bağlantı tipi ve fiziksel ölçü gereksinimlerini ürün özellikleriyle karşılaştırmanız önerilir. Ürünün cihazınızla uyumluluğundan veya ölçülerinden emin değilseniz, yanlış sipariş vermemek adına satın almadan önce teknik destek ekibimizle iletişime geçebilirsiniz.
Sık Sorulan Sorular
S: Bu modül hem voltaj yükseltme hem de düşürme yapabilir mi?
C: Evet, DC-DC Ayarlı Voltaj Yükseltici-Düşürücü Kartı (LM2577 + LM2596),hem voltaj yükseltme (boost) hem de düşürme (buck) işlevlerini tek bir kart üzerinde sunar.
S: Çıkış voltajını nasıl ayarlarım?
C: Kart üzerinde bulunan potansiyometreyi döndürerek çıkış voltajını kolayca ayarlayabilirsiniz. Ayar yapmadan önce bir multimetre ile çıkış voltajını kontrol etmeniz önerilir.
S: Yüksek akım çekilen uygulamalarda kullanabilir miyim?
C: Modül, 3A'e kadar akım kapasitesine sahiptir ve 15W üzeri güç çekimlerinde ek soğutucu kullanılması tavsiye edilir. Uygulamanızın akım ve güç gereksinimlerini teknik özelliklerle karşılaştırmanız önemlidir.
⚠️Önemli Not: Bu modül, elektronik bilgi ve deneyim gerektiren bir bileşendir. Yanlış bağlantı veya kullanım, modüle veya bağlı cihazlara zarar verebilir.
⚠️Güvenlik Uyarısı: Yüksek akım veya uzun süreli kullanımlarda modülün aşırı ısınmasını önlemek için uygun soğutma önlemleri (örneğin, soğutucu eklemek) alınmalıdır.
