⚡ Hızlı Özet: XL4016 DC-DC Step Down modülü, 4-40V girişten 1.25-35V ayarlanabilir çıkış sunar. 5A akım ve 200W gücü destekler. LED ekranı ile voltaj takibi kolaylaştırır.

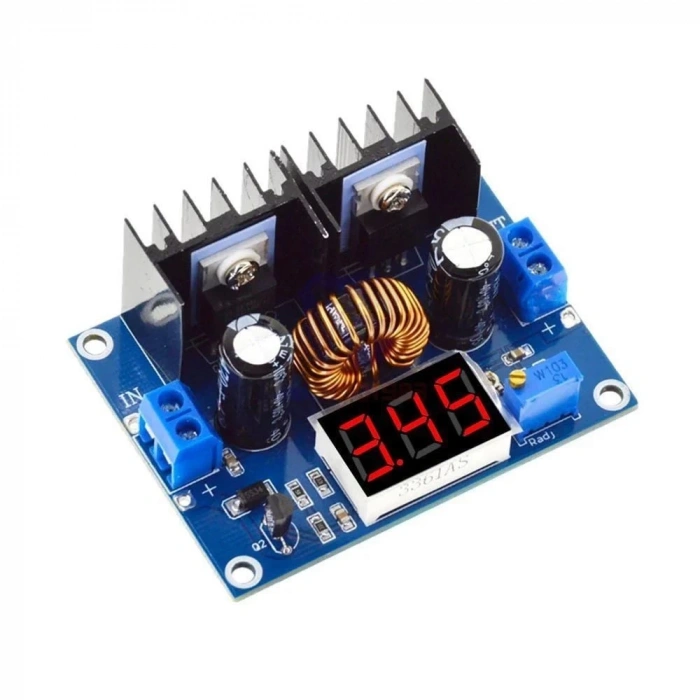

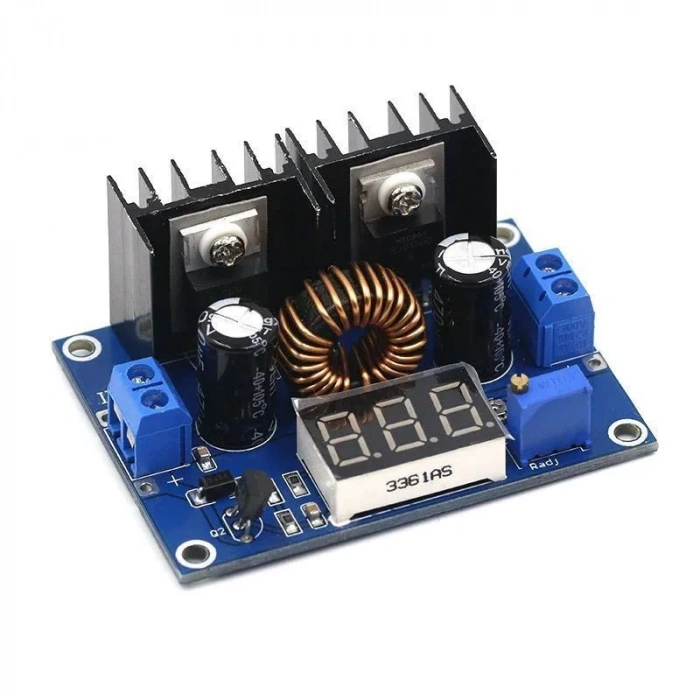

XL4016 8A DC-DC Step Down Voltaj Regülatörü
XL4016 CC-CV DC-DC Buck / Adım Aşağı Çevirici, ayarlanabilir +0.8 ila 28vdc çıkış, 8A. Daha yüksek akım ayarlı güç kaynağı gerektiren pille çalışan projeler için idealdir. Bu modüller XL4016 DC-DC çevirici IC'yi kullanır ve uygulamalarda LED sürücüleri, şarj cihazları veya düzenlenmiş bir güç kaynağı bulunur.
Özellikler:
Giriş gerilimi: DC 4-40V
Çıkış aralığı: DC1.25-35V (ayarlanabilir)
Maksimum akım: 5A (5A-8A arası akımlarda havalandırma fan şartının şarttır.)
Maksimum güç: 200W 65 ° C (200W-300W arasındaki güçlerde havalandırma fan şarttır.)
Dönüşüm verimliliği:% 94
Anahtarlama frekansı: 180KHz
Ters kutup koruması koruması: Evet (Girişte ters bağlantı vardır.)
Potansiyometre ayar yönü: saat yönünde (artırma),saat yönünün tersine döndürme (azaltma),(Saatin artırılması. Saatin tersi yönü seçimi.)
Görünüm boyutu: 70mm x 47mm x 29mm
Not:
Lütfen giriş voltajı ile çıkış voltajı arasında 2V'luk bir voltaj farkı olduğundan emin olun (Giriş İle çıış arasında 2V fark vardır.
Maksimum çıkış akımı 8A'ya ulaşabilir; Uzun süre çalışmak için lütfen akımın 5A'den az olduğundan emin olun. (Uzun süreli kullanımlarda 5A den az değişkenlikte.)
Bu bir yükseltme modülü değil, bir indirme modülüdür (Voltaj düşürür, yükseltmez.)
Ürün adı: DC voltaj regülatörü
Voltaj ayar modu: PWM modülasyonu
Giriş gerilimi: DC 4-38V
Çıkış gerilimi: DC 1.25-36V
Maksimum akım: 8A (lütfen fan ekleyin ve uzun süreli kullanım için akımı 5A'dan az yapın)
Maksimum güç: 200W
Dönüşüm verimliliği:% 95
Anahtarlama frekansı: 180KHz
Çalışma Sıcaklığı: -45 ~ + 85 ℃
Hangi Durumlarda UYGUN DEĞİLDİR?
- Giriş voltajından daha yüksek bir çıkış voltajı gerektiren uygulamalar için uygun değildir (Step-Up dönüştürücü değildir).
- Giriş ve çıkış voltajı arasındaki farkın 2V'dan az olduğu durumlar için kullanılamaz.
- Belirtilen maksimum akım (5A) veya güç (200W) değerlerini aşan sürekli yükler için ek soğutma (fan) olmadan kullanılması önerilmez.
Satın Almadan Önce
Satın almadan önce projenizin giriş/çıkış voltajı, akım ve güç gereksinimlerinin bu modülün teknik özellikleriyle uyumlu olduğundan emin olun. Kararsız kaldığınız durumlarda teknik destek ekibimizle iletişime geçmekten çekinmeyin.
İlgili ve Tamamlayıcı Ürünler
Sık Sorulan Sorular
S: Çıkış voltajını nasıl ayarlarım?
C: Modül üzerindeki potansiyometreyi saat yönünde çevirerek çıkış voltajını artırabilir, saat yönünün tersine çevirerek azaltabilirsiniz.
S: Modülü 5A'den daha yüksek akımlarda kullanabilir miyim?
C: Evet, 5A ile 8A arasındaki akımlarda veya 200W üzeri güçlerde modülün aşırı ısınmasını önlemek için harici bir soğutma fanı kullanmanız şarttır.
S: Giriş ve çıkış voltajı arasında belirli bir fark olması gerekiyor mu?
C: Evet, modülün düzgün çalışabilmesi için giriş voltajının çıkış voltajından en az 2V daha yüksek olması gerekmektedir.
